304传感器壳激光焊后钝化不能替代热色清除

304不锈钢传感器壳激光焊后出现蓝黄热色，钝化不能直接替代热色清除。较厚的焊接氧化层会挡住后续成膜，单纯延长钝化时间还可能让焊缝和母材受蚀不一致。工艺卡应先规定焊缝检查与氧化层处理，再进入钝化、漂洗和干燥，最后用尺寸与泄漏结果确认零件仍可放行。

以外径18毫米、壁厚0.8毫米的圆筒传感器壳为例，环形焊缝距密封槽只有6毫米。图样若同时要求焊缝无连续蓝黑热色、密封槽直径保持原公差并通过约定的泄漏检验，外协规格就要写清热色允许范围、内外壁处理区域和禁止触碰的密封面。只写“焊后钝化”，焊接方、清洗方和钝化方会按各自习惯理解，返工时也找不到明确边界。

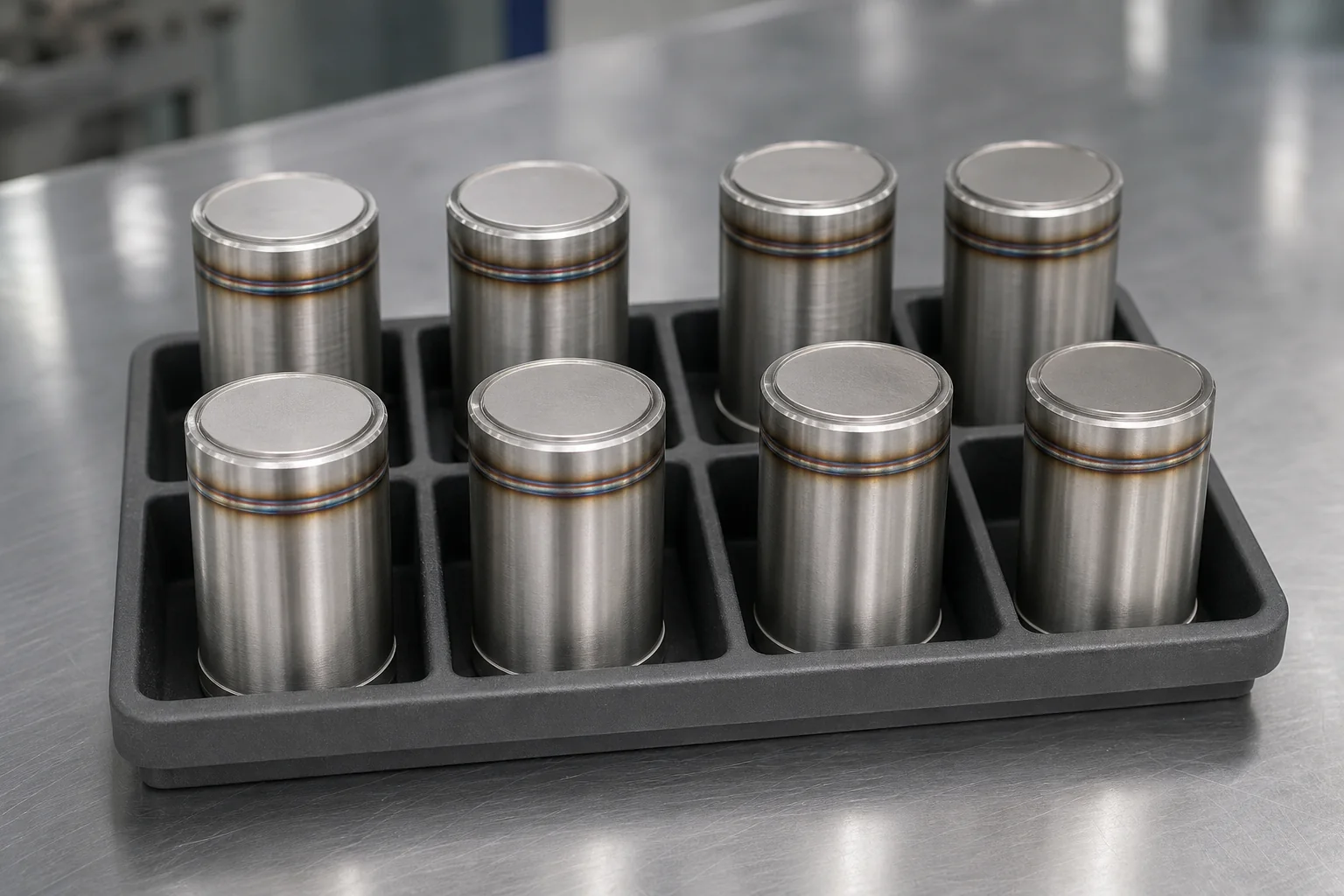

苏州维易达精密科技在苏州精密制造现场做首轮会签时，会保留焊前清洁、夹具编号、激光参数版本、保护气状态和焊后照片。样件按焊缝起点、搭接区和周向中段编号，记录热色宽度及颜色变化，再进入后处理。若同一圆周只有搭接区发黑，先检查能量叠加与保护气尾流；整圈颜色逐渐加深，则要查零件间隙、散热和气体覆盖，不能把所有问题都交给酸洗去遮盖。

热色清除前先判断焊缝是否完整。表面颜色变浅不代表气孔、咬边或未熔合已经消失，处理人员也不能用打磨把缺陷轮廓磨平。可在放大观察下核焊缝连续性和搭接位置，按批准方案完成泄漏初检；发现裂纹、明显凹陷或局部烧穿时，零件应回到焊接评审。后续漂洗和干燥出现彩色痕迹，可参考304垫圈钝化后水印的残盐判断，但焊接热色不能按普通水迹处理。

清除方法要服从零件结构。机械处理便于控制局部区域，但磨料、刷丝材质和切削方向必须受控，密封槽附近还要防止划伤与圆角变钝；化学处理能覆盖复杂焊缝，却要通过样件确定接触时间、遮蔽范围和漂洗能力。维易达会在批准样上同时测处理前后外径、密封槽和焊缝附近壁厚，确认清除氧化层没有把薄壁壳体变成局部低点。

钝化工序负责去除表面污染并恢复均匀的耐蚀状态，前提是油污、焊渣和明显氧化层已经处理干净。零件入槽前应形成连续水膜，内腔不能残留切削液或保护胶。适用条件是焊缝经批准方法清洁且没有待修缺陷，工艺动作是按受控槽液完成钝化与多级漂洗，验收证据则是表面均匀、残液受控、关键尺寸和泄漏结果均符合图样。

传感器壳的结构、密封槽和同类不锈钢零件样例可在https://www.weeda.cn/对照。样例用于确认焊缝可达性、内腔排液方向和夹持位置，正式参数仍应来自受控图样与样件验证。内腔若有盲区，外协单还要说明是否需要流动漂洗、超声辅助或改变装篮角度，不能默认静置浸泡能带走全部残液。

干燥和复验应紧接漂洗。壳体竖放时，水容易停在焊缝台阶或密封槽下缘，可先控水，再用洁净热风完成干燥；风路带油会在钝化表面留下新的斑痕。零件回到检验室温度后，再测密封槽、焊缝附近圆度和总长，并按约定方法做最终泄漏检验。尺寸漂移与泄漏异常应分别记录，避免把夹具变形、过度清理和焊接缺陷混成一个结论。

量产文件至少要关联材料炉批、焊接程序版本、保护气检查、热色照片、清理批次、钝化槽次、末级漂洗状态和泄漏结果。更换激光设备、夹具、清理介质或钝化外协厂时，按受影响项目触发复验。若热色反复集中在同一周向位置，应修正焊接或气体覆盖；若热色已清除却出现残盐和水印，则调整漂洗与干燥。工序责任清楚后，返工次数和壁厚损失才有可追溯的限制。
