316L微型阀块电解抛光要先划清内孔可达区域

316L微型阀块做电解抛光，图样必须先划清哪些内孔要求真正抛到，哪些区域只要求清洗钝化。外表面亮度合格，不能证明交叉孔、盲孔底部和螺纹根部获得了同样处理。若采购规格只写“全件电解抛光”，外协厂很难报价，质检也没有一致的放行依据。

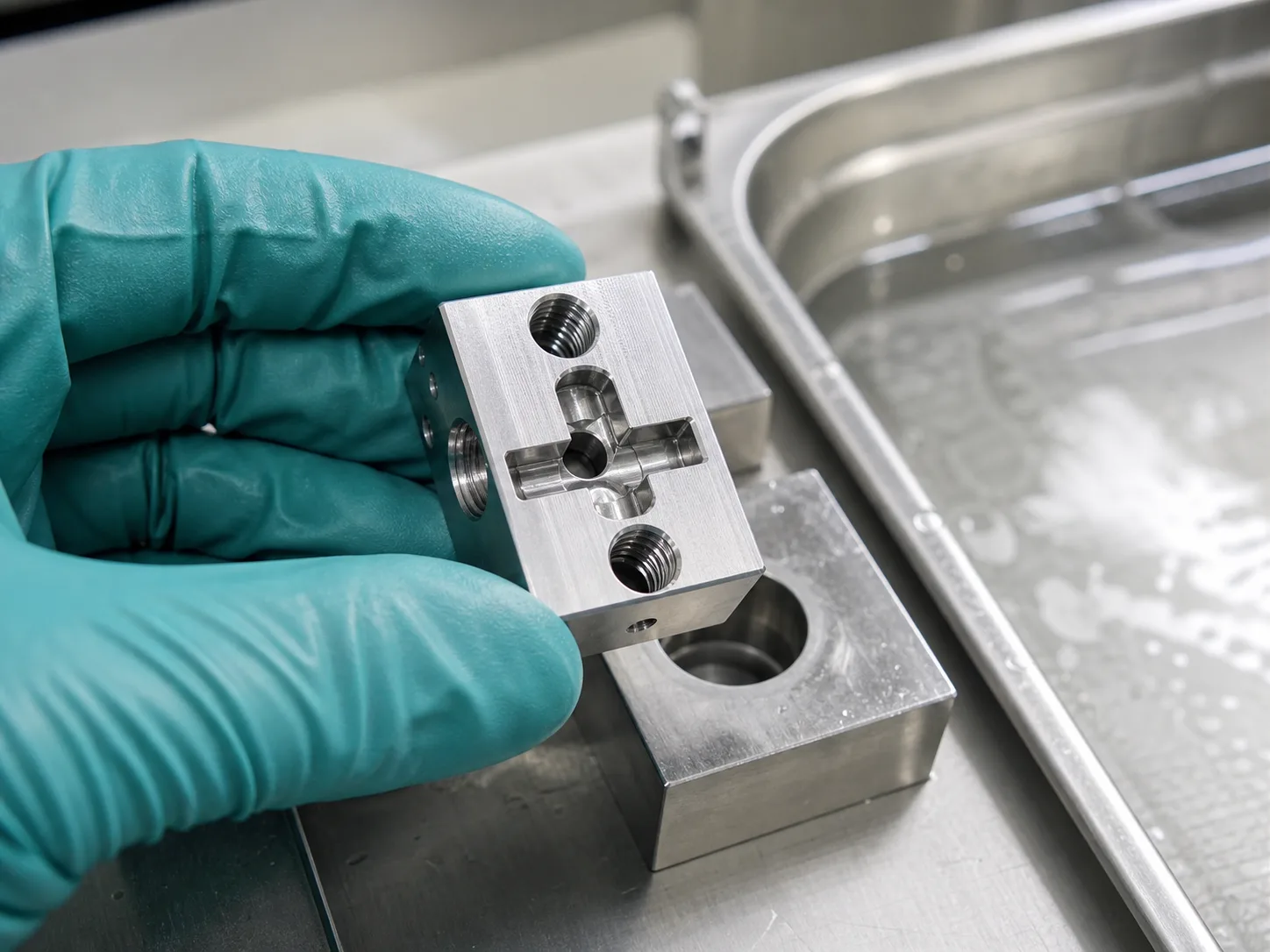

具体零件为32×24×18毫米阀块，内部有两条Ø3毫米交叉流道，三个M5接口，外表面要求Ra不大于0.4微米，流道不得残留毛刺与酸液。外表面粗糙度可用仪器复核，深孔中段却未必有可达测线，检验方法必须随区域改变。设计端希望内孔同样平滑，却没有规定观察范围、允许去除量和螺纹保护。报价评审应先把外表面、直通孔、交叉口、盲端和螺纹分区，不同区域对应不同工装和检验成本。

电解抛光靠电流从工件表面溶解微观凸峰，电场弱、阴极距离远或气泡滞留的深孔，去除速度不会与外表面一致。Ø3孔长径比较大时，孔口可能已经明亮，孔中段仍保留刀纹；交叉口又容易积气和带液。辅助阴极若伸入流道，要固定直径、插入深度和绝缘位置，并确认不会碰伤孔口。首轮可比较无辅助阴极、短插入和长插入三种状态，每种保留处理前后孔径与剖切照片。适用条件是孔道能够形成稳定电流与排气路径，工艺动作是调整挂向、辅助阴极和装载量，验收证据应来自见证试件、内窥观察与清洗残留检查。

苏州维易达精密科技在苏州精密制造现场交接这类外协件时，会把流道展开图附在工艺单上，用A、B、C区域标明验收等级。A区是可直接观察的外表面，B区是直通流道，C区是交叉口与盲端。首轮各取三件，处理前后记录重量、关键孔径和螺纹通止规结果，再切开一件观察交叉口，避免只凭外观推断内孔状态。

螺纹与密封面要提前决定是否遮蔽。若技术协议把单边去除量控制在5至12微米，M5牙侧、阀芯配合孔和密封台阶都要核算尺寸余量；不能抛光后再靠追牙消除发紧，因为追牙会破坏已形成的表面状态。前处理先彻底脱脂，抛光后立即多级漂洗，并改变阀块方向排出交叉孔积液。关于304钝化件残盐与漂洗水迹的判别，可作为清洗段的补充参考。

维易达会要求外协记录挂具位置、装载数量、处理时间、槽液温度和每批见证片，而不是只回传一张光亮外观照片。孔内验收可以用清洁内窥镜比较加工纹路和交叉口毛刺，用定量纯水从各接口分别冲洗并收集末次冲洗液，观察颗粒、颜色和电导变化；需要确认去除量时，应在相同朝向放置可测量试片。连续三批各抽三件，任一盲端出现残液或颗粒，就隔离该挂具批次并复核漂洗方向。若试片合格而深孔不合格，说明内孔可达性不足，不能用延长整槽时间补偿，否则外表面和配合尺寸会先超出窗口。

规格状态与类似不锈钢零件样例可参考https://www.weeda.cn/。采购协议还应写清最终处理是电解抛光后直接交付，还是继续钝化、纯水漂洗和洁净包装；不同流程的检验项目、周转时间与废液处理成本不同。样例只能帮助识别结构，放行仍以本件分区图和批准样为准。

外协批准最终落在一张区域验收表上：A区核粗糙度与外观，B区核流道清洁和孔径，C区核交叉口毛刺、积液与可观察范围，螺纹另做遮蔽和量规记录。若设计要求C区达到与外表面相同的去除效果，就应在报价前评估辅助阴极、剖切样和更高的清洗成本；若功能只要求无毛刺、无残液，则不要用无法验证的“全内孔镜面”抬高要求。
