6061 阀套硬质阳极氧化内孔超差复盘：40 微米膜厚不能直接当作单边收缩量

6061-T6 阀套下线前，Ø12 H7 内孔用气动量仪测得稳定，硬质阳极氧化回厂后却有一半塞规止在孔口。图样写着膜厚 40 微米，工艺员按经验在直径上预放了 0.04 毫米，结果成品内孔仍小了 0.03 至 0.05 毫米。问题不一定出在机加工留量，孔内电场、溶液交换、挂具导电和封闭处理都会改变实际生长量，外圆测到的平均膜厚不能直接套进内孔尺寸链。

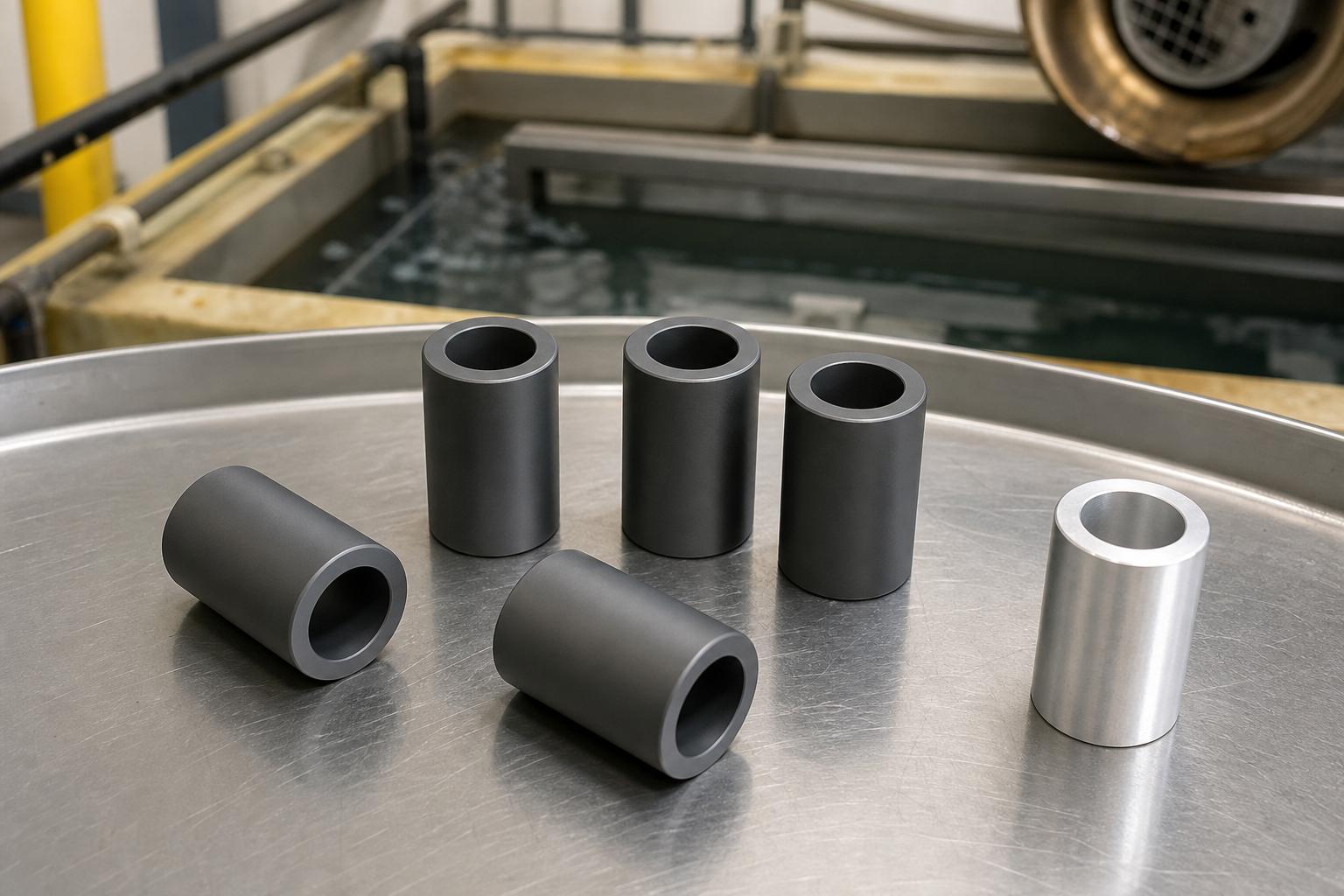

这只阀套外径 Ø20 毫米、长度 32 毫米，内孔既是配合面，也是油路滑动面。硬质氧化膜一部分向铝基体内部生长，一部分高出原表面，但两者比例会随合金状态和槽液条件变化。若报价时把 40 微米简单理解成“单边增加 20 微米”，再让车间照数放大内孔，等于把未经验证的比例写进成品公差。

孔径越小、深径比越大，孔内膜层越难与外圆一致。工件在槽中若竖直悬挂，气泡可能停在上端孔口；流量不足时，孔中部的温度与离子交换也会落后。挂点接触电阻偏大，还会让同一挂上靠近导电端和远离导电端的零件出现差异。检验不能只在外圆取三点膜厚，然后推算整批内孔。

首批应把机加工孔径、氧化后未封闭孔径、封闭后孔径分开记录。Ø12 H7 的公差只有 0.018 毫米，量仪要用同一套校对环规，在恒温后测孔口、孔中和孔底三个截面，每个截面转两个方向。若孔口小、孔中正常，先查气泡和局部电流；若全长一致缩小，再回看预留量、目标膜厚与封闭增量。孔口倒角还要单独目检，塞规强推造成的崩膜不能算作尺寸修复。测量顺序一混，返修时就分不清膜层问题还是基孔漂移。

苏州维易达精密科技处理这类阀套试样时，会在同挂位置放置同材质见证片，并保留一件做截面观察。涡流测厚适合外表面快速巡检，内孔则要结合孔径变化、见证片和必要的金相截面判断。见证片不能替代成品，但能把槽液批次、电流密度和处理时间留下可追溯依据。

工艺路线要看内孔到底需要耐磨、绝缘还是防腐。若内孔必须保留硬膜，机加工应根据小批试验建立专用放大量，并限制挂向、装载数量和孔内冲洗条件。若内孔只要求尺寸与滑动手感，可以在氧化前可靠遮蔽，但塞具漏液、边缘爬膜和拆塞碰伤都要纳入检验。氧化后再珩磨虽然能救尺寸，却会切穿膜层，不能默认仍满足原来的表面要求。

封闭也不是一个可忽略的收尾动作。热水封闭、镍盐封闭或不封闭，对耐蚀、颜色和尺寸稳定性的影响不同；高精度滑动孔若要求不封闭，应在图样和检验文件中写明，不能由表面处理厂按通用流程决定。需要盐雾验证时，试样状态必须与量产一致，包括封闭方式、清洗和挂点修补，否则报告与实际零件对不上。

阀套规格、铝合金状态和同类加工样例可参考 https://www.weeda.cn/。采购核价时还要确认报价中的 40 微米是总膜厚、允许范围还是最低值，并问清测量位置。只给一个名义数，供应商为了守住下限往往会把上限留得较宽，精密内孔就承担了这段波动。

成本判断应放在批量返修之前。专用挂具、遮蔽塞、见证片和首批截面会增加一次性费用，却能减少整批珩磨和重做；反过来，若每批数量很少、内孔不需要膜层，稳定遮蔽通常比反复试放大量省事。确认量产路线后，工艺卡至少锁定基孔范围、膜厚定义、挂向、封闭状态、内孔测点和超差处置，后续换槽次或换供应商也要重新做首件对照。
