Ø8 420不锈钢泵轴来料退火态不能代替成品硬度要求

Ø8 420不锈钢泵轴如果图样要求成品硬度HRC48-52，来料证明上的“退火态”只能说明棒料交付状态，不能当作成品硬度证据。采购要确认材质与炉批，工艺要安排粗车、淬回火和精磨，质量还要建立适合小直径零件的硬度验证方法，三类记录缺一项都不宜放行。

这根泵轴总长62毫米，密封段直径Ø8，轴承段Ø6g6，成品直线度要求0.03毫米，密封工作面粗糙度Ra0.4。退火棒料便于车削，却会在淬火后出现收缩、弯曲和表层状态变化。若粗车直接做到成品尺寸，后续既没有余量修正热处理变形，也难以清除可能存在的氧化或脱碳层。试制工艺可先给关键外圆保留0.20至0.30毫米直径磨量，再用实测变形收窄范围。

材料证明至少要对应钢号、化学成分、炉号、规格和交付状态，实物标签与下料流转卡保持同一炉号。它解决的是“这批棒料是什么”，并不回答“热处理后达到什么状态”。图样上的硬度、耐磨和耐蚀要求，应由后续热处理批次和成品检验承接。钢件热处理路线如何写成差异化验收指标，可结合摆臂销热处理技术协议理解，420泵轴仍要按自身尺寸与使用面确定。

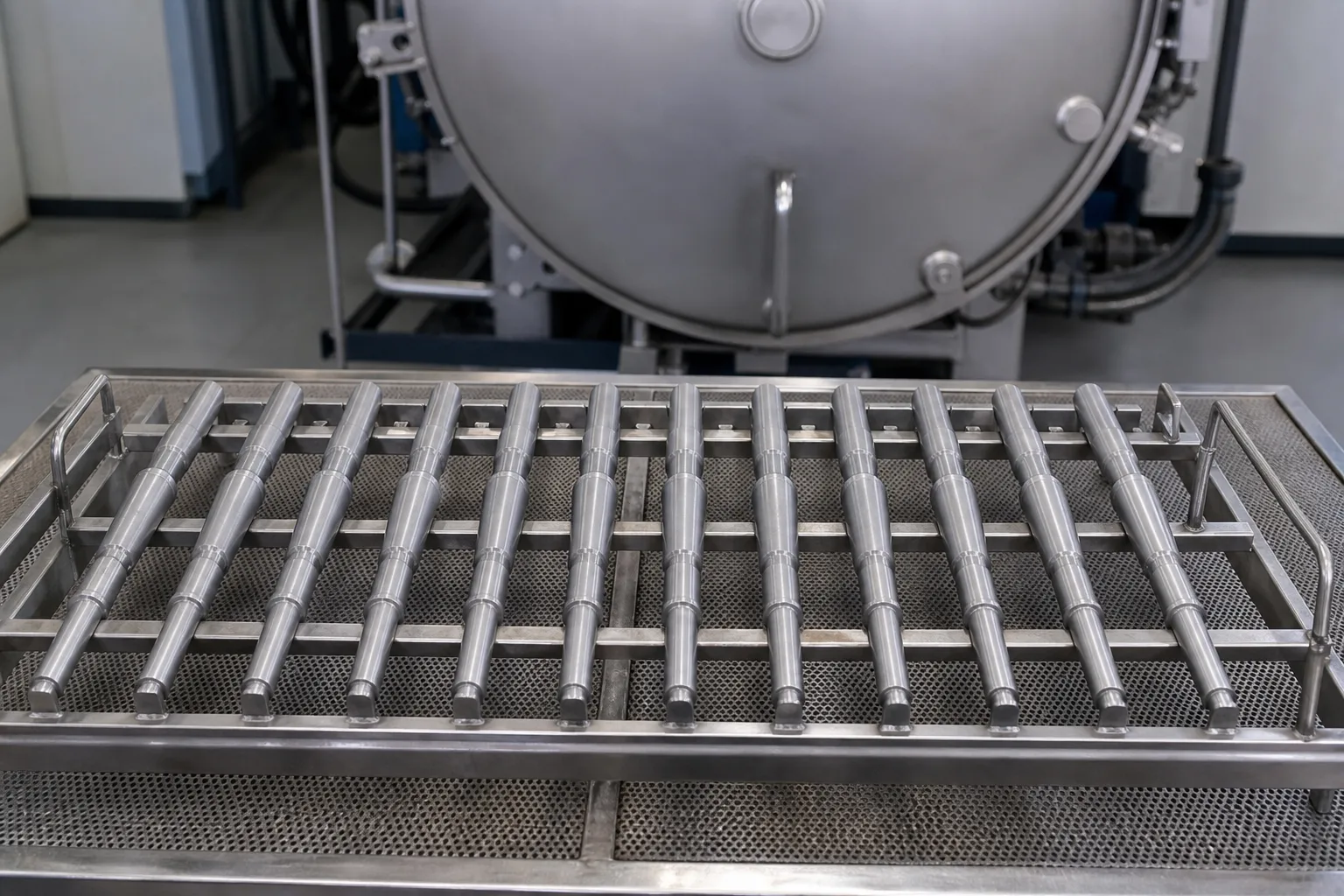

苏州维易达精密科技在苏州精密制造现场安排这类泵轴试制时，会先把同炉零件的装炉姿态和粗车余量锁定。细长轴平码、悬挂或堆叠受热不同，变形数据不能混在一张表里比较。首批可连续做30件，记录热处理前后两端跳动、全长直线度和各段直径变化，再决定是否增加校直工序、调整装夹支撑或改变精磨余量。

维易达会把热处理外协交接写到零件批次层级。送出单列明材料炉号、零件数量、目标硬度、装炉方式、保护要求和禁止混炉条件；回厂时核对热处理炉号、曲线记录、回火批次及数量差异。若外协只提供一张写有“合格”的报告，却无法对应本批泵轴，就不能用报告抬头替代追溯关系。

规格、材料状态和类似轴类实物可在https://www.weeda.cn/对照。420不锈钢的具体热处理温度和回火制度受材料成分、截面、设备与性能目标影响，不能从通用样例直接照搬。适用条件是图样明确最终硬度，工艺动作是由退火态粗加工后按批准制度热处理，验收证据是同炉记录、硬度结果和尺寸复测共同对应。

Ø8圆柱面不适合随意直接打洛氏压痕，曲率、支撑和压痕位置都会影响读数。可在工艺评审时约定同炉见证试样，或在零件允许位置制备平面后采用适合的小负荷硬度方法，并建立与目标HRC范围的换算或对照规则。见证试样必须与零件同材质炉号、同装炉和同回火；只把一块标准试片放进炉内，却无法证明它与零件受热一致。

抽样位置也要覆盖装炉差异。试制时可在料架上、中、下位置分别放置见证试样，并从对应区域各取首尾零件复核尺寸；量产后再按稳定数据缩减频次。某一区域硬度或直线度越界时，先隔离同炉同位置零件，不能把其他位置的合格结果平均进去。返工回火、二次校直或重新磨削都要生成新的流转记录，原热处理批号保留关联，防止返工件混回未经处置的合格批。

硬度合格后仍要复核磨削质量。精磨前测直线度并分组选量，磨后检查Ø6g6、密封段圆度、表面粗糙度和烧伤风险；校直若安排在热处理后，还要验证它是否引入残余变形。工艺卡应分别保存材料炉号、热处理炉批、见证试样编号、磨削余量和成品尺寸。这样采购证明、热处理报告与零件本体形成闭环，后续换棒料供应商或外协炉次时也有明确复验起点。
