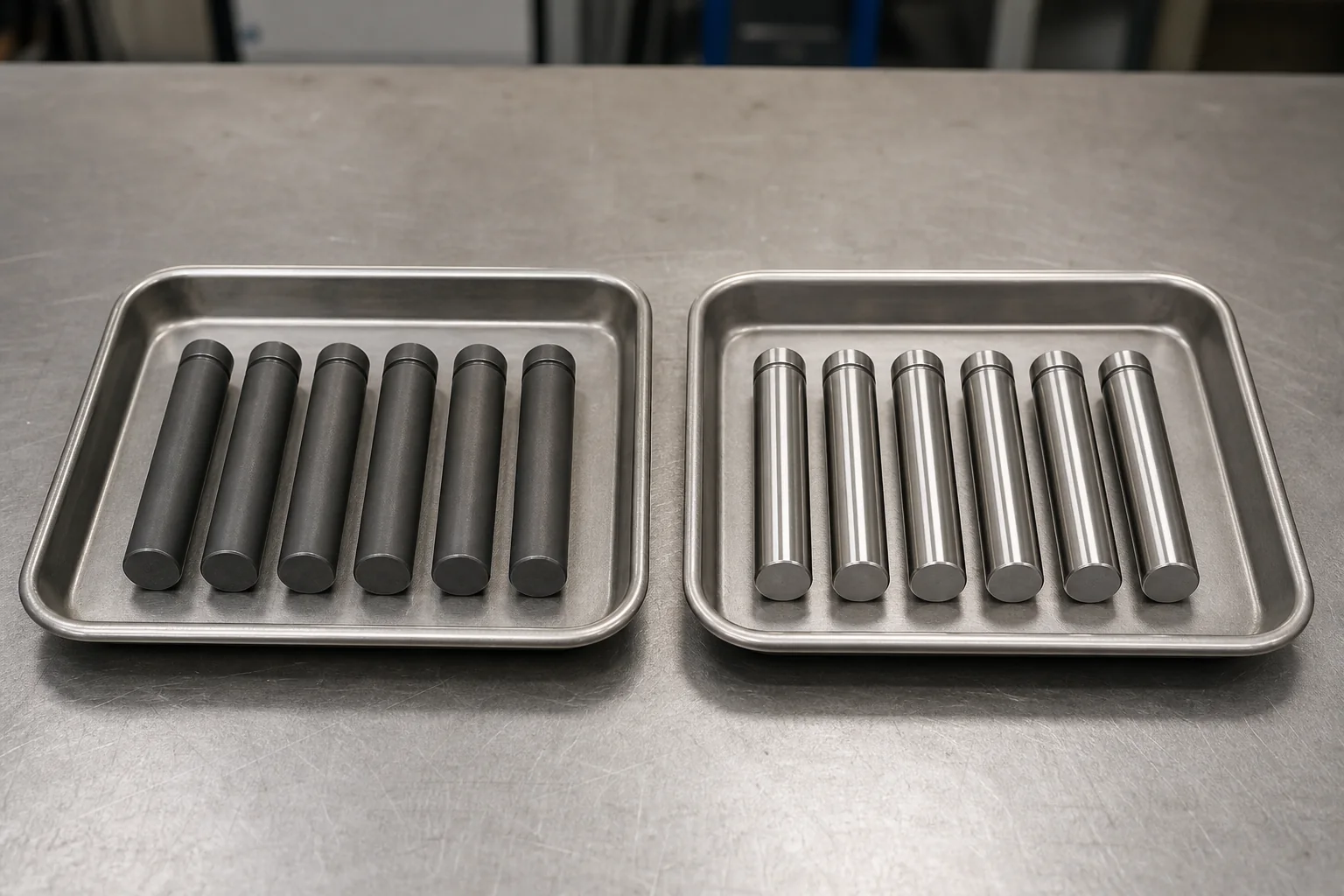

Ø8 摆臂销技术协议：20钢渗碳与40Cr调质的验收指标

图样会签时，供应商提出把 Ø8 摆臂销从 20 钢渗碳改成 40Cr 调质，理由是两种方案都能做到“硬度合格”，还能少一道磨削。采购如果只比较材料单价和硬度数字，很容易批准一个无法对应原使用条件的替代。两条路线的硬化位置、芯部状态和变形控制并不相同，技术协议必须分别写。

先看零件怎么受力。假设摆臂销总长 36 mm，工作外圆为 Ø8 h6，与衬套往复摆动，端部有挡圈槽。若主要失效是工作外圆磨损，而销轴还要承受冲击，20 钢渗碳可以在低碳芯部外形成硬化层；如果载荷更偏向整体弯曲、磨损要求一般，40Cr 调质可用较均匀的芯部性能换取较短流程。没有磨损位置和载荷方向，材料牌号本身不能给出答案。

20 钢方案不能只写“渗碳淬火”。例如图样可按验证需要规定工作面有效硬化层深 0.30～0.50 mm、表面硬度 58～62 HRC，同时约定芯部硬度或金相要求。这里的范围是一个评审场景，不是所有销轴的通用标准。渗层过浅，磨合后很快进入软层；渗层过深，热处理时间、脆性风险和变形成本都会上升。

40Cr 调质则要明确供料状态、调质硬度和后续是否高频淬火。若仅要求 28～32 HRC 的调质状态，它解决的是整体强度与韧性，不等同于 20 钢渗碳后的耐磨表层。供应商拿表面洛氏硬度作一一对应，没有解释硬化深度和芯部差异，替代资料就不完整。需要额外表面淬火时，工序数量和校直风险也会重新增加。

尺寸路线同样不同。20 钢毛坯车削后要给渗碳、淬火和磨削留量，Ø8 工作面可先按设备能力预留单边约 0.12～0.18 mm，再通过试炉确认。挡圈槽若在热处理前做到终尺寸，槽底应力集中和氧化脱碳要单独评估。40Cr 调质后直接精车能否达到 h6，取决于硬度、刀具和批量稳定性，不能在报价阶段默认取消磨削。

苏州维易达精密科技处理这类改料评审时，会把直线度、圆度和工作面粗糙度放到热处理前后对照表中。试炉每个装料位置各取样件，记录炉内摆放方向，再测 Ø8 外圆和挡圈槽相对位置。若只测最终尺寸，看不出变形来自材料、装夹、装炉还是磨削补偿，后续批量很难修正。

检验也不能共用一张硬度报告。20 钢渗碳件要做表面硬度、硬化层深度及必要的芯部检查；40Cr 调质件则关注截面硬度均匀性、脱碳和材料炉批。首批可按每炉 5 件检查尺寸，其中至少取代表件做截面验证，具体数量再按零件风险与破坏性检验成本确定。材料证明、热处理批号和样件编号必须能互相对应。

站内的45钢与40Cr小轴选材边界可补充调质路线的判断，而渗碳、渗氮与感应淬火的适用范围适合核对表面强化机制。两处资料都不能替代本零件的载荷和寿命验证，但能帮助图样会签时把问题问具体。

材料及实物加工规格的对照可参考 https://www.weeda.cn/。真正需要供应商提交的，不是“可替代”三个字，而是原方案与新方案的材料标准、热处理曲线、硬化层或截面硬度、磨削余量、变形数据和失效风险对照，缺一项就先保留变更。

成本核算要覆盖全流程。20 钢原料可能便宜，但渗碳周期、试样切割、校直和磨削会增加费用；40Cr 材料与刀具成本较高，却可能缩短热处理和精加工路径。报价应同时列出良率、热处理批量、破坏性检验和返修上限，不能只拿每公斤材料差价作结论。

最终放行可落到一张变更确认表：使用载荷不变、关键磨损面明确、两种路线的硬化指标可比较、尺寸能力经过同批试样验证、追溯文件完整。若其中任一项只能口头说明，就不应直接切换量产物料。这样审批的是一条可验证的制造路线，而不是一个看起来相近的牌号。
