折边封闭的5052电控盒喷粉缺陷从前处理排液与挂向倒查

5052电控盒的喷粉起泡若集中在封闭折边附近，先查前处理液能否排出，不先加厚粉末。折边缝的毛细带液、零件挂向和烘干时间会把残留带进固化炉；判断依据应来自缺陷方位、分段滴液记录、末次漂洗复核和同批折边见证样，而不是大平面膜厚。补喷只能覆盖外观，夹层残液在再次升温时仍可能从缝口迁出。

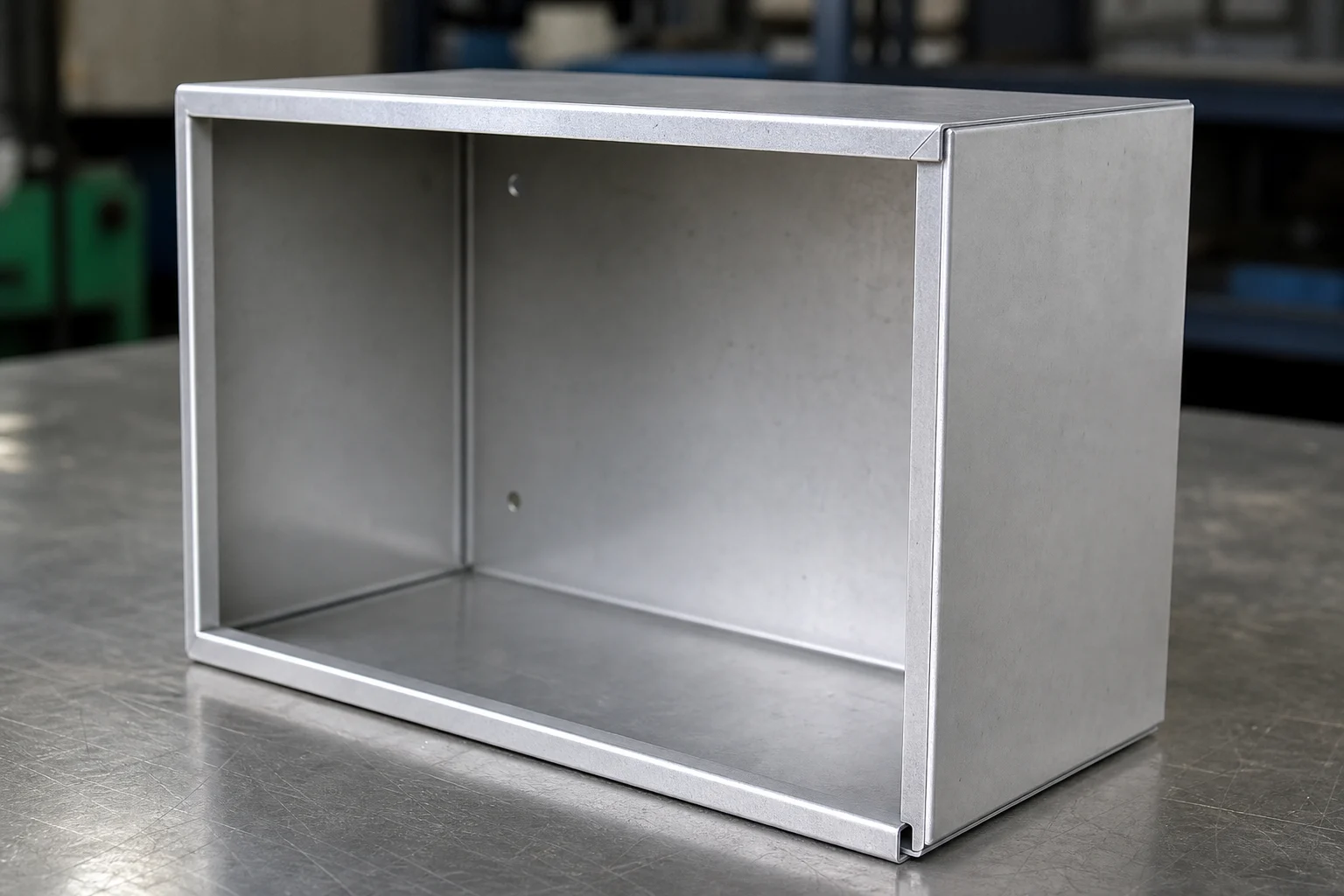

评审场景是一只1.2毫米5052-H32板折成的小型电控盒，盒口有12毫米回折边，角部采用搭接，外表面喷黑色粉末。若平面干膜暂按60至90微米控制，该区间只约束可稳定落粉的表面，不能证明折边缝内已经清洁干燥。盒体用于电气模块防护，不作为压力容器；尺寸与膜厚仍以项目图样和粉末体系为准。评审时还应标出折边长度、压合宽度、角部重叠量与所有可能进液的开口，避免只在成品图上圈一个缺陷点。

失效样先按折边上沿、下沿、角部搭接和挂点方向编号。缝边起泡、烘烤后渗出的白痕或沿重力方向延伸的水迹，更像带液路径；随机缩孔、整面颗粒或裸材油污则需另查脱脂和喷房。缺陷集中在最低折边时，适用同批钣金结构不变的条件，工艺动作是回溯每道水洗后的排液方向，验收证据是缺陷位置与滴液出口对应。失效件开缝前先拍照并标记原挂向，开缝后再观察夹层残留，防止拆解动作把水迹方向破坏。

折边结构决定液体能否离开。压得过紧的长缝会形成毛细通道，完全开放又可能影响外观和刚度；设计可比较角部排液缺口、间断压合或局部开放段。SPCC网罩的喷粉切边覆盖与前处理排液方法适合检查暴露边缘，本件还要把被折边遮住的夹层单独做见证样。排液缺口不能凭经验直接定值，应先确认它不进入密封配合面、不削弱紧固区，再用最小可加工尺寸试样比较滴液终止时间。

苏州维易达精密科技在苏州精密制造现场复盘这类盒体时，会让同批未喷样按实际挂向依次经过脱脂、转化、水洗和烘干，每出一槽记录折边四角的滴液持续时间，并保留一件可打开折边的见证样。末次漂洗还应在新补水后与连续生产末段分别取样，记录槽液状态和盒体出槽时刻，不能用一次手持测值替代整挂观察。该经验适用于未焊死、液体可能进入夹层的薄板折边；连续密封焊结构要改查焊缝针孔和焊后清洗路径。

电控盒、铝板和喷粉结构样例可在https://www.weeda.cn/作实物对照，正式排液方案仍由当前折边、槽液和挂具验证。挂向应让最长折边形成连续下坡，角部缺口位于最低点；出槽后先按批准时间自然滴液，再用洁净低压气流辅助，不把高压气枪直接吹进缝内造成液体迁移。挂具倾角需在空挂与满挂两种载荷下确认，若工件摆动后最低点改变，就要增加限位而不是延长滴液时间。

干燥后仍要验证夹层，而不是只摸外表面。可在同挂上、中、下位置各放折边见证片，烘干后打开夹层观察水迹、盐类残留和变色，并把结果对应到挂具位置。盲孔积粉的遮蔽与清理复核方法可补充局部积粉判断；折边起泡的主证据仍是前处理残留、干燥状态和固化后缺陷方位。若三处见证片结果不同，应先查喷淋遮挡、挂距和热风流向，不能把平均结果判成合格。

维易达会把修订落到排液缺口尺寸、折边压合段、单挂数量、挂向、滴液时间、气吹方向和见证样频次七项。若改变折边结构后见证样无残留且同挂盒体固化后缝边外观稳定，才批准新方案；更换前处理槽液、挂具角度或盒体搭接版本时重新复验。首挂结果应附缺陷方位图、滴液时间表和开缝照片，三类证据缺一项就不取消隔离。报价同时列出结构改模、见证样开缝和首挂验证成本，避免用补喷掩盖夹层带液。
