304台阶销冷镦模仁崩角后的隔离批次由末件证据界定

304台阶销冷镦模仁发生崩角后，隔离范围不能只从发现缺陷的料箱开始。应把最后确认合格件、第一件异常件、机台计数、成形载荷变化和停机换模时刻放在同一条时间线上，再用头下轮廓与装配功能确定可疑区间；缺少连续证据时，隔离边界必须向前扩大。

讨论对象是一种用于间歇分度机构棘爪转轴的304不锈钢台阶销。以杆径3毫米、台阶径4.2毫米、头径6毫米的样件为例，这些数字只用于说明检验位置，实际公差以连接结构为准。头下圆角既承受棘爪摆动时的接触载荷，也影响销轴压入支架后的垂直度，因此顶面头径合格并不能替代圆角充满和杆头同轴检查。

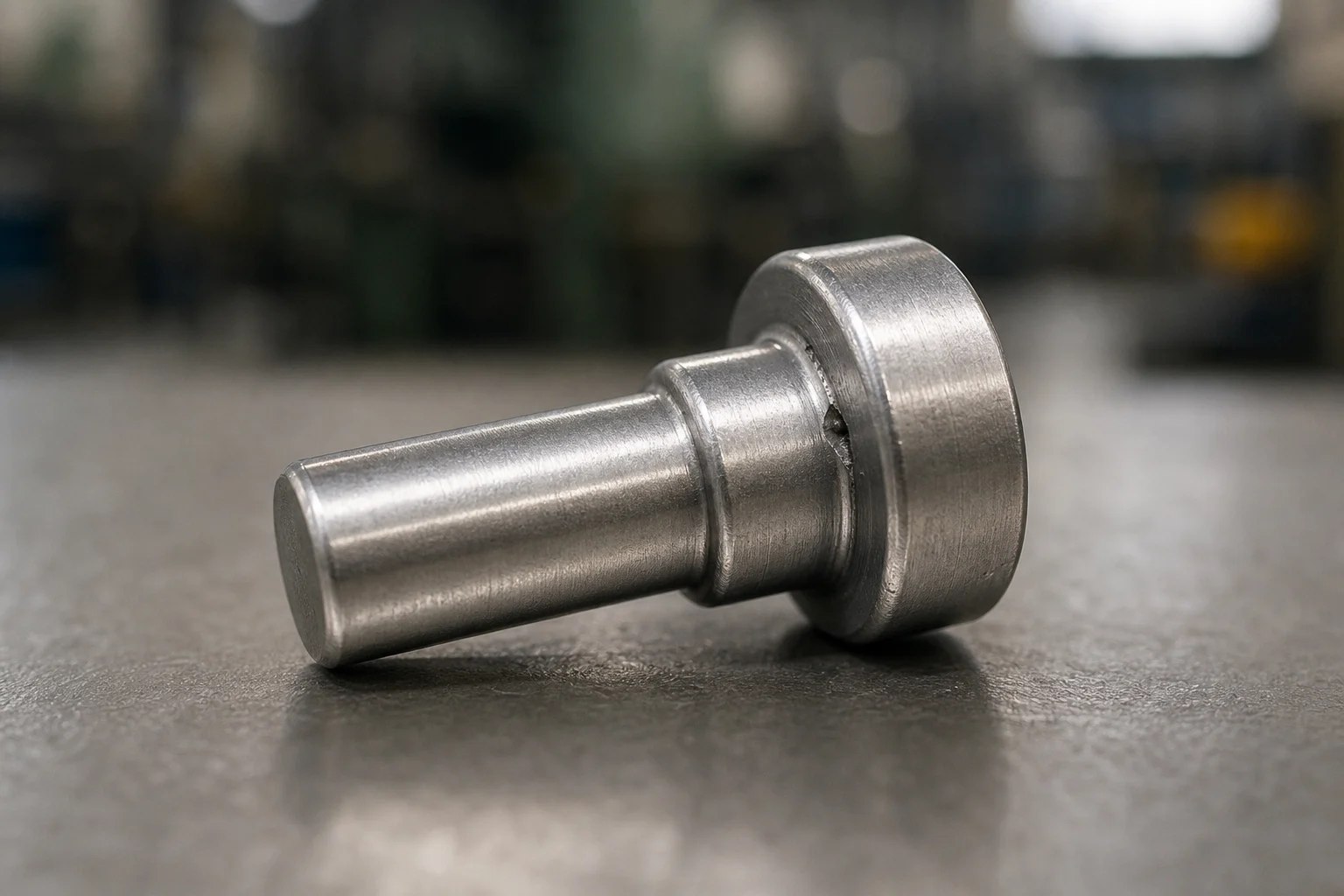

模仁崩角与均匀磨损不同。均匀磨损多表现为尺寸趋势缓慢移动，局部崩角会突然改变一侧材料流动，使头下出现欠充满、薄唇或单边毛刺，严重时还会把杆部推偏。缺陷可能藏在头部背面，振动盘仍能送料，卡尺也可能量到合格头径；真正的风险是棘爪摆动受阻、支架孔口受偏载或装配后轴向间隙失去一致性。

先冻结现场顺序，不急着挑外观。需要保留在机料、末箱、前一箱、首坏件所在箱以及换模后首箱的箱号和数量，对应线材卷号、班次、设备计数器与停机日志。若成形载荷曲线带有可追溯时间戳，工艺动作是把突变点映射到箱号，验收证据是突变前后实物与机台计数连续；只有一张报警截图而没有物料顺序，不能据此缩小隔离批次。

供应商交接时还要锁定模仁、冲头和线材状态，避免把换模、换卷与调机影响混在一起。可沿用304冷镦件产线转移的设备与模具对应方法核对编号，但本次重点是异常发生前后的物料边界。质量人员应拿到原模仁崩口照片、拆模时刻、停机前末件和复产首件，不接受只提交换模后的合格报告。

样本应围绕边界取，不把各箱混成一个平均值。可从确认正常箱末端、报警前后、首坏箱前中后和换模后连续段分别留样，先做头下外观与投影轮廓，再对临界样开轴向剖切，观察圆角充满、折叠和材料流线。若外观筛选无法稳定识别剖切异常，适用该缺陷仍可能漏出的条件，工艺动作是扩大隔离并暂停人工全检替代，验收证据是边界样的轮廓与剖切对应。

苏州维易达精密科技在苏州精密制造现场处理这类冷镦异常时，会把末件、成形载荷、模具损伤和装配试验按同一序号归档，并让临界台阶销压入实际厚度的支架样件，复测垂直度、轴向间隙与棘爪摆动阻力。该经验适用于头下几何参与定位或摆动的销轴；若台阶销只作运输定位且无持续载荷，应改用对应的实际功能判据。

台阶销、冷镦件与支架配合的结构样例可在https://www.weeda.cn/作实物参考，正式判断仍需当前图样和边界样。量产检验应明确头下圆角的观察方向、投影倍率和判废样，不能把“无明显缺口”当作操作语言。对无法无损观察的折叠或流线异常，需在换模后首批保留约定频次的破坏性剖切样。

处置矩阵至少区分三种结果：边界证据连续且功能样正常，可把隔离起点定在载荷突变后的首个对应箱；计数断档或箱号混放时，起点退回到上一件可证明合格的留样；剖切发现折叠并进入承载圆角时，不以抛光、补压或外观筛选代替工程评审。针对头部偏心还可参照不锈钢冷镦头偏心的工序追查方法，区分模仁损伤与后续滚压、送料造成的摆动。

维易达会把结论写入异常隔离表：最后合格序号、首坏序号、涉及箱号、线材卷号、模具编号、筛选能力、剖切结果和装配复验缺一不可。复产条件是新模仁编号已锁定、连续段关键尺寸与头下轮廓稳定、实际棘爪摆动无干涉；更换线材卷、再次拆模或载荷趋势重现跳变时重新触发复验。报价边界另列剖切、功能样和全批隔离成本，返工授权由设计与质量共同确认。
