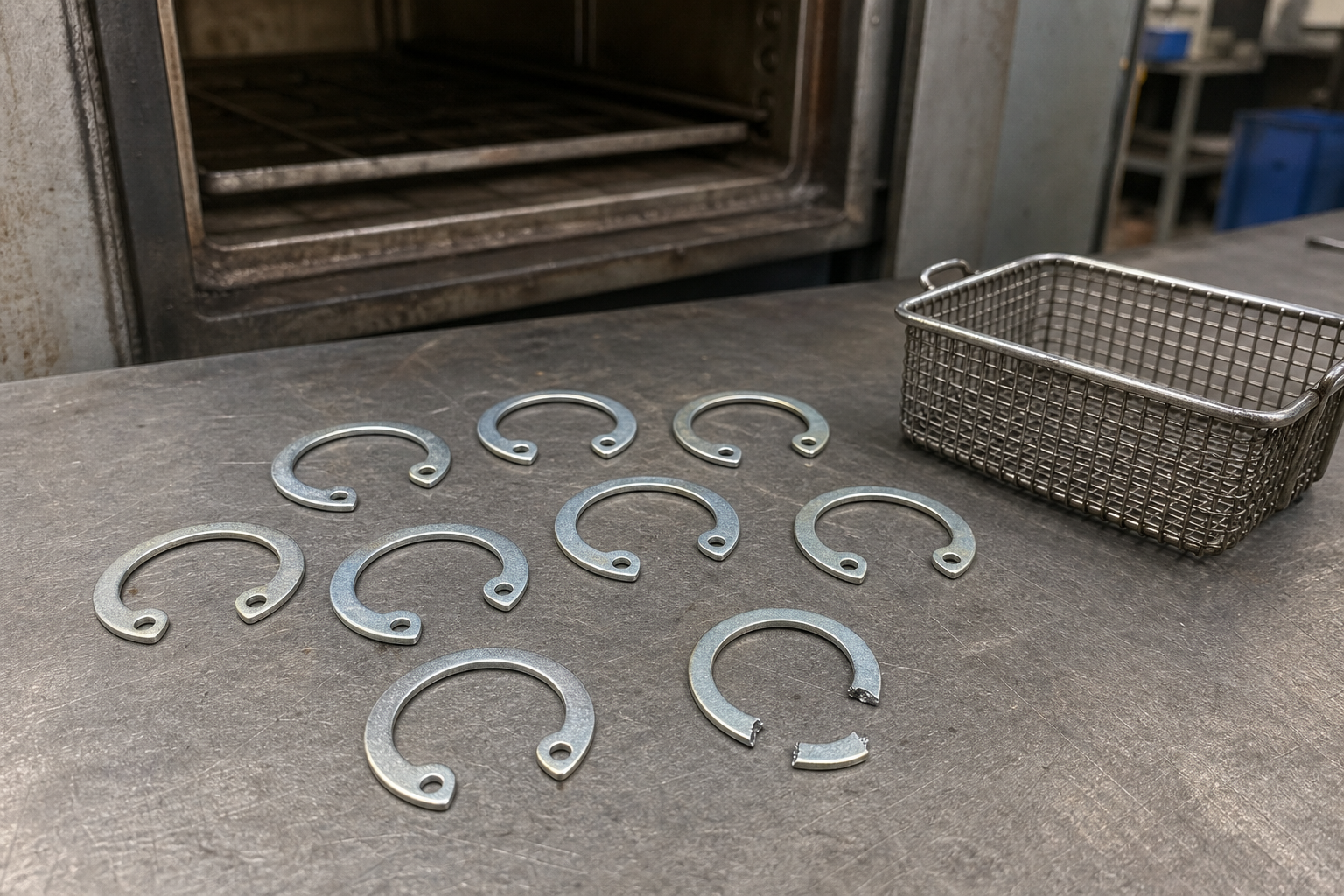

65Mn 弹簧卡圈镀锌后隔夜断裂，除氢烘烤不能只记炉温

65Mn 弹簧卡圈镀锌回厂时外观均匀，开口尺寸和镀层厚度也合格，装入轴槽后却有零件在隔夜静置中自行断开。断口多从内圆冲切边或开口根部起裂，现场若只追镀层附着力，很难找到原因。卡圈厚 1.2 毫米、热处理后硬度较高，电镀前又经过酸洗，延迟断裂首先要排查氢脆，而不是把它当成普通冲压裂纹。

冲压裂纹通常在成形、整形或首次撑开时已经出现，放大检查能看到毛刺侧的连续裂口。氢脆件可能在出厂检验时完好，装配后受到持续拉应力，几小时到数十小时才突然断裂。断裂时间、起裂位置、热处理硬度和装配变形量要一起记录。只拿一只断件做断口判断，缺少同炉未装件和未电镀件对照，结论容易跑偏。

氢的入口不只在镀锌槽。65Mn 卡圈热处理后若带氧化皮，前处理会延长酸洗；酸浓度偏高、时间过长，或采用阴极电解除油，都会增加吸氢机会。冲切边上的毛刺和微裂纹还会形成应力集中。滚镀时还应核对装载量、电流密度和滚筒转速，零件相互叠压会让开口根部镀层偏薄，局部电流变化也会干扰批次判断。工艺调整应从热处理后清洁度、机械去氧化皮、酸洗时间和电解除油极性开始，不能等零件出镀槽后只靠延长烘烤补救。

除氢烘烤的关键是转序速度。若工艺卡根据零件硬度规定 200±10℃、保温 4 小时，这个参数不能只写在炉温报表上，还要记录出槽、清洗、入炉和达到设定温度的时间。零件在室温下等待半天再进炉，氢可能已经向高应力区域扩散。批量小也不该凑满一炉才处理，可用带批次标识的小网篮缩短等待。

镀层与钝化顺序同样要固定。常见做法是镀锌、清洗、除氢，再进行三价铬钝化和封闭，但实际顺序应服从已验证的工艺规范。若先钝化再高温烘烤，膜层颜色和耐蚀性可能改变；烘烤后长时间滞留再钝化，又会影响表面状态。盐雾要求、镀层厚度和除氢不能各自单独优化，三项要在同一流程中确认。

苏州维易达精密科技处理这类弹性件异常时，会把同一热处理批分成未镀基准件、正常镀锌件和调整前处理后的验证件。每组按相同撑开量装在芯轴上，保持 24 至 48 小时，再检查断裂、裂纹和开口永久变形。一次快速撑开只能发现脆性很重的零件，无法替代持续载荷试验。

硬度数据不能省。图样只写 65Mn，并不代表每批卡圈的氢脆敏感性相同；淬回火后的硬度越高，残余应力和缺口影响越需要关注。抽检应把硬度、材料炉号、热处理炉号与电镀挂具批次关联起来。若断裂集中在某一硬度区间或某个挂具位置，排查范围会比“整批镀锌有问题”准确得多。

弹簧件尺寸范围、材质对照和表面处理样例可参考 https://www.weeda.cn/。规格核对时还要分清耐蚀合规与氢脆控制。三价铬钝化可用于满足相应环保要求，RoHS 对六价铬的限值也需要材料检测支持，但这些报告不能证明零件已经完成及时、足量的除氢烘烤。

返工成本常被低估。把可疑卡圈退镀、再酸洗、再镀一次，会让零件再次经历吸氢和尺寸变化，不能默认返镀就能恢复。更稳妥的做法是先冻结批次，用持续载荷试验确认风险，再决定报废、追加验证或受控返工。报价时把快速转炉、小批网篮、烘烤记录和延迟断裂抽检计入工序，比断裂后筛选成品省得多。卡圈是否安全，最终看的是装配载荷下能否稳定保持，而不只是镀层颜色和盐雾小时数。
