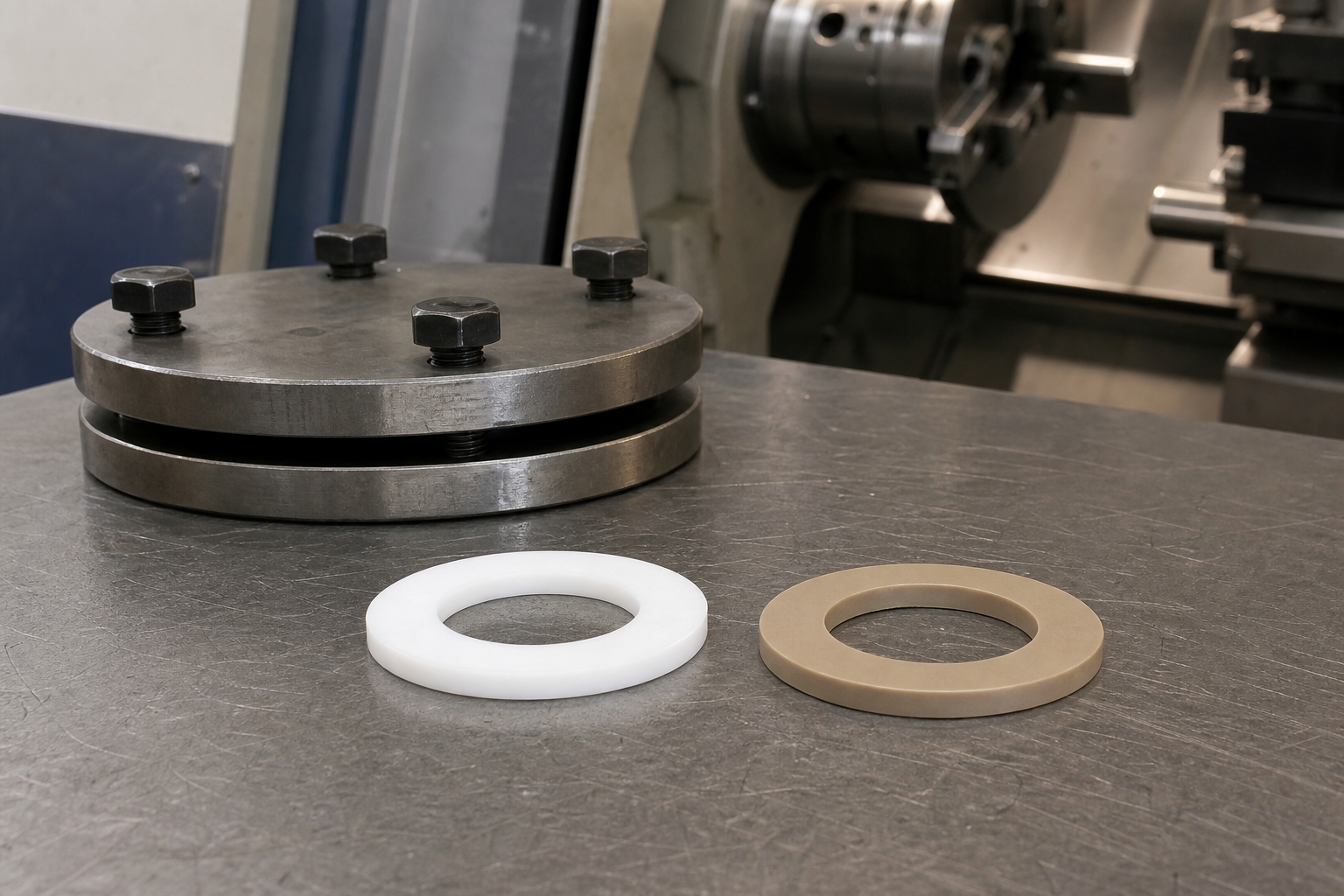

Ø24 高温绝缘定位环改用 PEEK，先把 PTFE 蠕变和装配面压验清

设备做完 80℃ 热循环，检修员复核两块金属法兰之间的 Ø24×Ø12×3.0 毫米绝缘定位环，发现 M5 螺钉的预紧状态明显变松。定位环拆下后厚度只剩 2.82 毫米，室温放置也没有完全恢复。原件用 PTFE 车削，耐温和绝缘要求都能满足，失效点却在持续压紧后的蠕变。采购若只按“都能耐高温”比较 PTFE 与 PEEK，很容易漏掉装配载荷这一项。

PTFE 适合有化学介质、低摩擦或密封滑动的场合，但材料较软，压紧力和温度叠加后会缓慢改变形状。定位环夹在刚性法兰之间时，外径和内孔可能仍然合格，厚度却逐步退让，螺钉预紧力随之下降。把厚度公差从 ±0.05 毫米收紧到 ±0.02 毫米，只能管住刚加工完的尺寸，不能解决使用过程中的变形。

PEEK 的刚性和抗蠕变能力更适合承受持续夹紧，但改料不能只把图样上的材质名称替换掉。定位环与钢件的热膨胀不同，内孔若按室温配合做到很紧，升温后仍要核对轴向压缩量和径向间隙。若零件还承担电气隔离，应确认使用的是未增强级、玻纤增强级还是其他配方；填充材料会改变绝缘、磨损和加工表现，旧料报告不能直接套用。

车削 PTFE 时，夹头稍紧就会把毛坯压瘪，松开后尺寸又回弹。内孔应使用锋利刀具连续精车，测量前给零件留出恢复时间，不能在软爪刚松开时立即判定。普通卡尺测力也会让薄壁环读数偏小，可改用低测力量具，并在相隔 120° 的三个方向复测内孔。PEEK 刚性高得多，装夹稳定，却容易因刀具不锋利和切削热积聚出现孔口毛刺、表面发白或局部尺寸漂移。小批打样时应保持锋利刃口、控制单次切深，并让测量温度回到检验室条件。

苏州维易达精密科技做这类工程塑料改料验证时，会先固定同一套金属法兰、螺钉和拧紧方法，再比较材料。试验件按 3.00 毫米厚度加工，记录装配前尺寸，在实际工作温度下保持规定时间，冷却后再测厚度、平面度和螺钉复紧角。没有统一夹紧条件，单看两种材料拆下后的外观，很难分清材料蠕变、螺钉松弛和装配面不平。

压力也不能用“拧到手感一致”代替。M5 螺钉扭矩相同，不代表定位环承受的面压相同，垫圈外径、法兰接触面积和表面粗糙度都会改变载荷分布。工艺验证可用受压面积和目标夹紧力估算面压，再把试验温度、保压时间写进记录。若定位环只负责限位，可增加金属止口承担最终压紧高度，让塑料保留绝缘功能，材料就不必独自承受全部预紧力。

材料规格、常见塑料零件尺寸和实物加工样例可参考 https://www.weeda.cn/。核对样例时要注意棒材牌号与毛坯状态。PEEK 棒料经过退火与否，会影响后续尺寸稳定；从大直径棒料切薄环，单边去料过多也可能释放内应力。PTFE 毛坯则要防止运输和堆放挤压，已经变形的棒料不能靠车床装夹强行找圆。

成本要按合格装配件计算。PTFE 原料与车削负荷相对容易控制，但若产品需要周期性复紧、增加压缩测试或频繁更换，维护成本会进入总账。PEEK 单位材料成本高，切断余量和内孔废料也更显眼，还要考虑刀具状态和首件验证。零件数量少、停机代价高时，较贵材料可能更合算；温度不高且压紧力可由金属止口承担时，保留 PTFE 反而简单。

改料前应先把问题定义成“绝缘环在规定温度与面压下能否保持厚度”，而不是比较两张材料参数表。图样随后补上材料级别、关键尺寸的测量温度、装配接触面和验证条件。这样首件不只检查 Ø24、Ø12 和 3.0 毫米，也能判断它装进设备后会不会继续退让，返修判断才有明确依据。
