铝合金壳体阳极后接地电阻升高，导电接触面怎么留

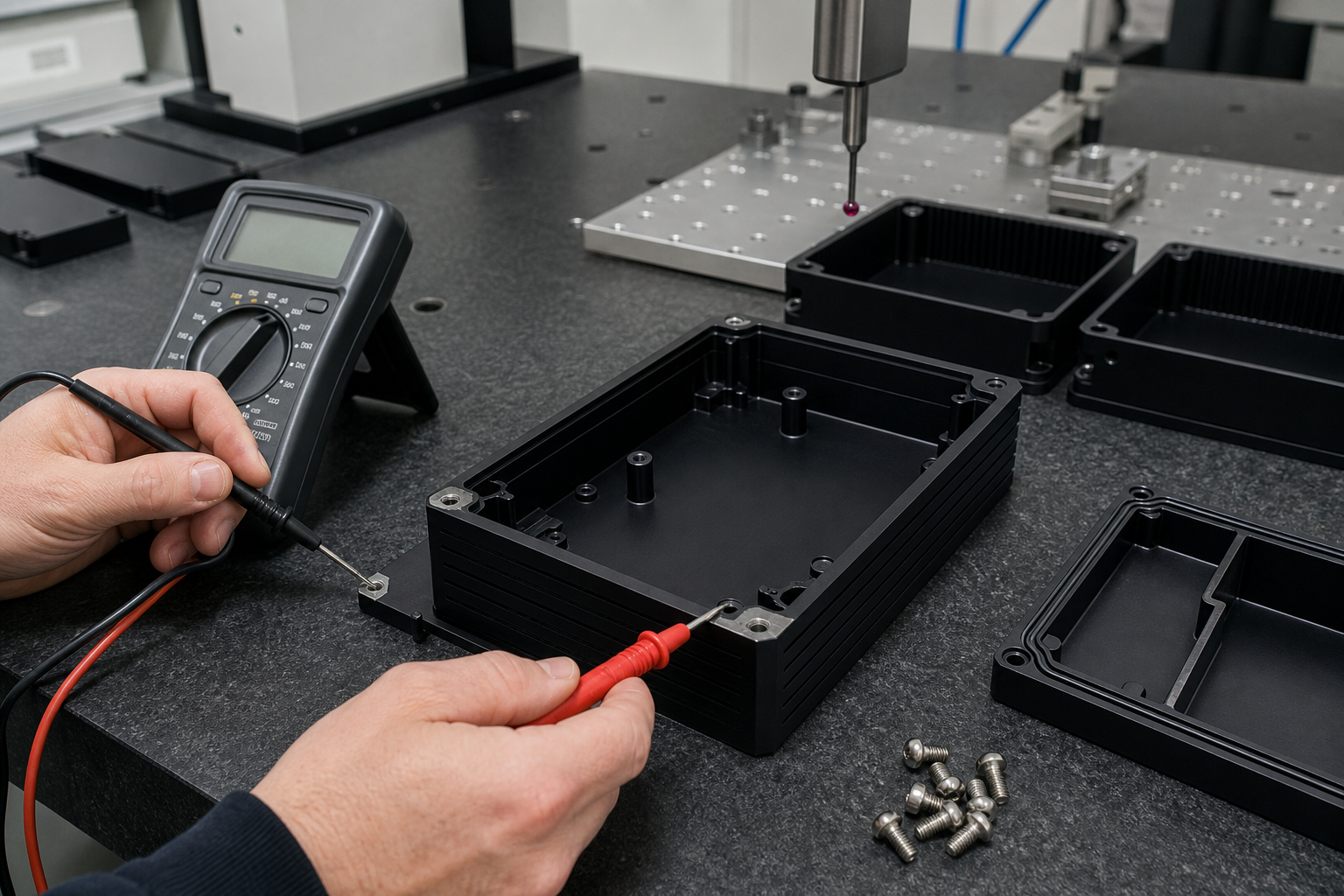

一批黑色阳极氧化铝壳，外形尺寸、颜色和膜厚都合格，装上电路板后却过不了接地连续性测试。万用表一支表笔压在接地螺钉上，另一支碰壳体，读数时高时低；把螺钉再拧紧，偶尔能导通，换个位置又不行。问题常被归到螺钉松动，其实铝合金表面的阳极氧化膜本身就是绝缘层。外观做得越完整，未经处理的接触面越难形成稳定导电路径。

普通硫酸阳极膜由基体向内生长，也向外增加一部分厚度。膜层能提高耐蚀性和耐磨性，却不能当作金属接触面。接地螺钉穿过阳极后的螺纹孔时，牙侧氧化膜会隔开螺钉与铝基体。装配人员依靠加大扭矩挤破膜层，短期可能测到低电阻，振动、拆装或表面氧化后又会漂移。若产品对保护接地或电磁屏蔽有要求，接触位置必须在表面处理图上单独定义。

最直接的做法是在接地柱、安装耳或指定平面预留导电区。阳极前使用耐化学遮蔽塞、胶带或专用夹具覆盖这一区域，让铝基体保持裸露。遮蔽尺寸不能只画一个圆圈，还要考虑胶带边缘误差、挂具方向和螺钉垫圈的实际接触直径。导电区太小，垫圈会压到膜层；留得过大，裸铝边缘暴露在潮湿环境中，耐蚀和外观又受影响。首件应连同螺钉、垫圈一起确认接触范围。

裸铝并非唯一选择。部分壳体可在接触区采用导电化学转化膜，既保留一定防护能力，也提供比阳极膜更合适的电接触表面。项目涉及 RoHS 时，要明确使用符合要求的无六价铬或三价铬体系，并让供应商提供对应资料。转化膜的电阻仍受膜重、清洗和存放状态影响，不能因为名称里有“导电”就省掉成品检测。外壳其他区域继续阳极时，两种处理的交界也要在图纸上标清。

有些设计使用齿形垫圈或带齿螺母刺破膜层。这种办法适合要求不高、允许一次性装配的接地点，但齿尖压入深度、装配扭矩和重复拆装次数都要验证。齿形垫圈转动后会刮伤一圈膜层，产生铝屑，还可能让裸露区从螺钉下方延伸出来。若壳体处于盐雾、冷凝水或室外环境，靠随机刮破膜层获得导电，批次稳定性通常不够。

苏州维易达精密科技在评审带接地要求的铝壳时，会先问清楚电流路径、接地点数量和成品电阻上限，再决定遮蔽还是局部转化处理。加工图与表面处理图分开管理，接地柱高度、螺纹有效深度和裸露直径分别标注。表面处理回厂后，检验员先看遮蔽边界有没有残胶或药液侵入，再装入指定紧固件测试，不用尖表笔直接刺膜来制造一个假导通。

测量方法也要匹配要求。普通数字万用表适合快速判断通断，但表笔压力、接触氧化和引线电阻都会影响低阻值结果。要求较严时，应采用四线法低电阻测试，让电流线与电压采样线分开，并固定探头位置和装配扭矩。测试点要从实际接地螺钉到规定的壳体位置，而不是任选两块裸铝。每批留存首件和末件数据，能看出遮蔽、清洗或挂具接触是否逐渐漂移。

常见铝合金壳体、接地柱和紧固结构，可结合 https://www.weeda.cn/ 上的实物加工样例核对。询价时应同时提供阳极颜色与膜厚、导电区尺寸、转化膜要求、接地电阻及检测位置。只写“黑色阳极”时，表面处理厂会默认追求完整覆盖；增加局部遮蔽后，遮蔽工时、残胶清理和电阻测试都会进入成本。

想压低成本，可先把接地点集中到容易遮蔽和检测的位置，减少零散小窗口。批量稳定后制作重复使用的遮蔽塞和定位夹具，比每件手贴胶带更快，也能缩小边界波动。设计端不要把接地要求留到装配测试才发现，表面处理端也不能用加大螺钉扭矩补救。导电路径在图纸阶段定下来，阳极膜、裸露区和紧固件各自承担明确作用，壳体的外观、耐蚀与接地才能同时满足。
