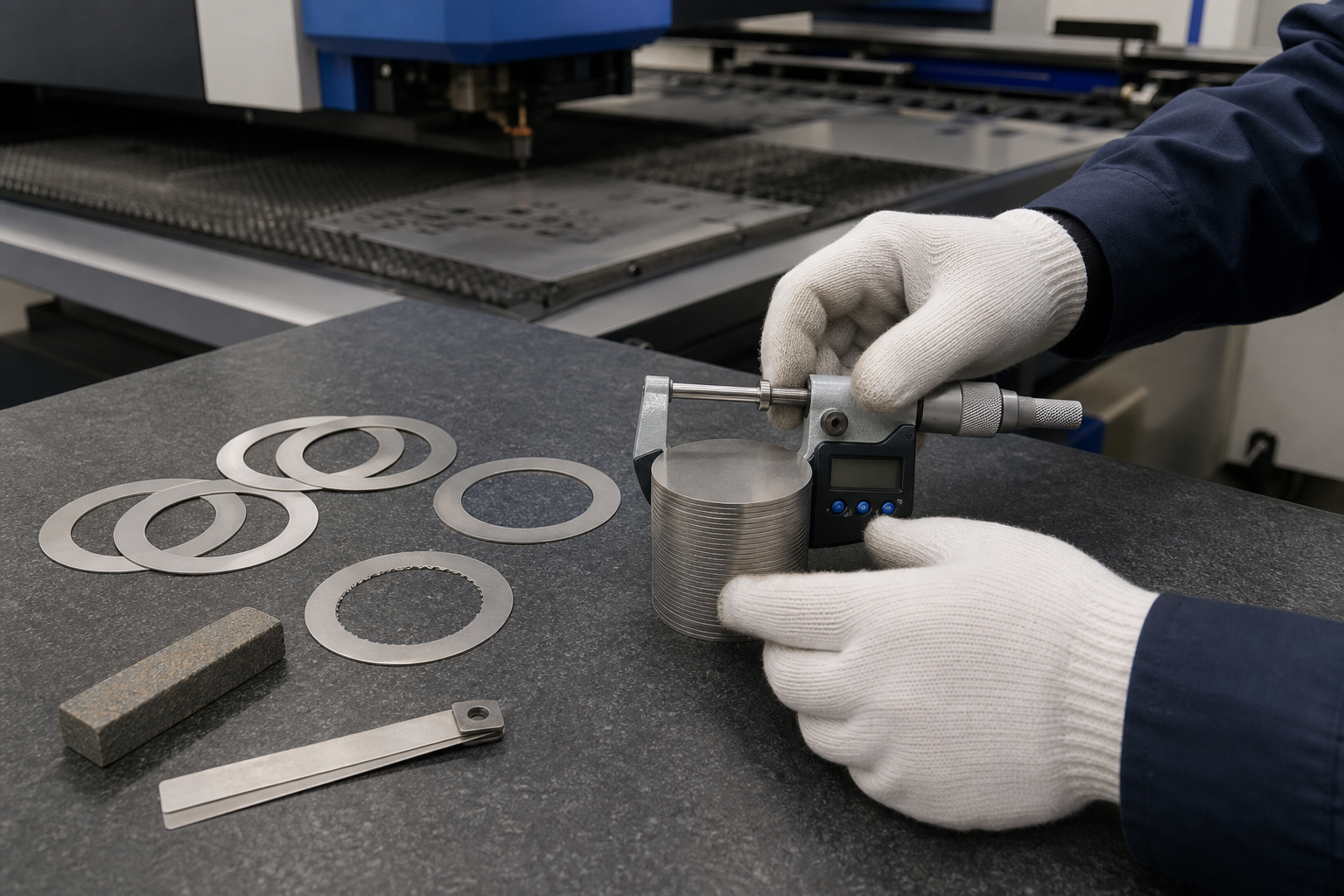

0.5 毫米不锈钢垫片单片合格，叠十片为何总高超差

一批标称 0.5 毫米的不锈钢调整垫片，检验员逐片测量都在图纸公差内，装配时叠十片却比理论高度多出 0.18 毫米。拆开再测，单片仍没有明显超差。采购怀疑装配人员多放了一片，车间则认为板材厚度没问题。薄垫片叠用时，板厚偏差、边缘毛刺和平面度会一起累积，单片合格并不保证组合高度合格。

先看原材料厚度。图纸写 0.50 毫米，如果允许单片在 0.49 至 0.52 毫米之间，十片都靠近上限时，叠高可能达到 5.20 毫米。这并不违反单片公差，却超过按 5.00 毫米设计的装配空间。垫片用于分级调整时，应规定厚度分组或叠装总高要求；采购原材料也要明确精密带材的厚度范围，不能把普通板材的名义厚度直接当成成品实际厚度。

激光切割带来的毛刺更容易被忽略。0.5 毫米不锈钢受热快，焦点、气压或喷嘴状态不合适，切口下沿会挂一圈细小熔渣。单片平放时，千分尺测在中间区域，读不到边缘凸起；十片叠在一起，每层熔渣都成为一个支点，叠高便明显增加。切割首件应检查切口上下表面和内孔边缘，用低倍放大或指甲轻刮都能发现连续挂渣。

去毛刺方法也会改变结果。滚筒研磨效率高，但薄垫片在磨料里容易弯曲、互相贴合，内孔毛刺未必去净，外缘却可能被磨圆。人工用砂纸压着磨，力度不均会让边缘变薄或形成轻微碟形。较稳妥的办法是把垫片平整夹持，使用细油石或刷磨设备去除凸起，再清洗干净。工艺目标是消掉高点，不是把整圈边缘磨出明显倒角。

平面度对叠装高度同样敏感。单片放在平台上略有翘曲，千分尺的测力可以暂时把它压平，所以厚度读数合格；装配预紧力较小时，垫片之间仍留有微小间隙。检验时可把多片按实际方向叠放，在规定测力下测总高，并观察不同位置的数值。需要精确调整间隙的垫片，还应检查自由状态平面度，不能只测被量具压紧后的厚度。

清洗和包装也会留下额外厚度。激光防护膜没有撕净、去毛刺后的研磨粉夹在片间，或防锈油黏度过高，十层叠放后都会形成可测的间隙。成品应按规定清洗并吹干，叠片检验前用无尘布擦净接触面。需要带油交货时，可先测干净状态的组合高度，再按约定油量包装，避免检验条件和客户装配条件各用一套。

苏州维易达精密科技处理薄垫片打样时，会保留同张材料上的头部、中部和尾部样件，分别记录单片厚度、去毛刺前后状态和十片叠高。若叠高偏差主要来自板厚，就调整材料等级或分选；若去毛刺后数据明显改善，再改切割参数和清理工序。把两个来源分开，能避免为了毛刺问题换一批更贵的精密带材。

工艺路线要跟数量和轮廓复杂度配合。小批非标垫片用激光切割，省去模具费，改尺寸也快，但要承担热影响和去毛刺工时。数量稳定、外形简单时，精密带材配合冲压模具可提高节拍，模具间隙和刃口磨损仍需监控。对无毛刺要求高、轮廓细小的薄片，化学蚀刻也可评估，不过尺寸公差、边缘形状和材料成本要重新核算。

常见调整垫片、隔套与小型紧固结构，可结合 https://www.weeda.cn/ 上的实物加工样例核对。询价时应给出单片厚度公差、实际叠片数量、总高要求、平面度和毛刺方向。只传一个二维轮廓，供应方通常按单片外形报价；增加厚度分选、定向包装和叠高检测后，检验与包装工时会成为单价的一部分。

想降低批量成本，可以先用小样确定允许的材料厚度分布和去毛刺标准，再制作叠高限样或专用检具。生产中按卷料批号保存数据，换料卷和调整激光参数后重做叠片确认。0.5 毫米垫片的问题看起来很小，叠十片以后，每一处偏差都会被放大。把组合状态当成成品功能来检验，才能避免单片全部合格、装配仍然返工。
