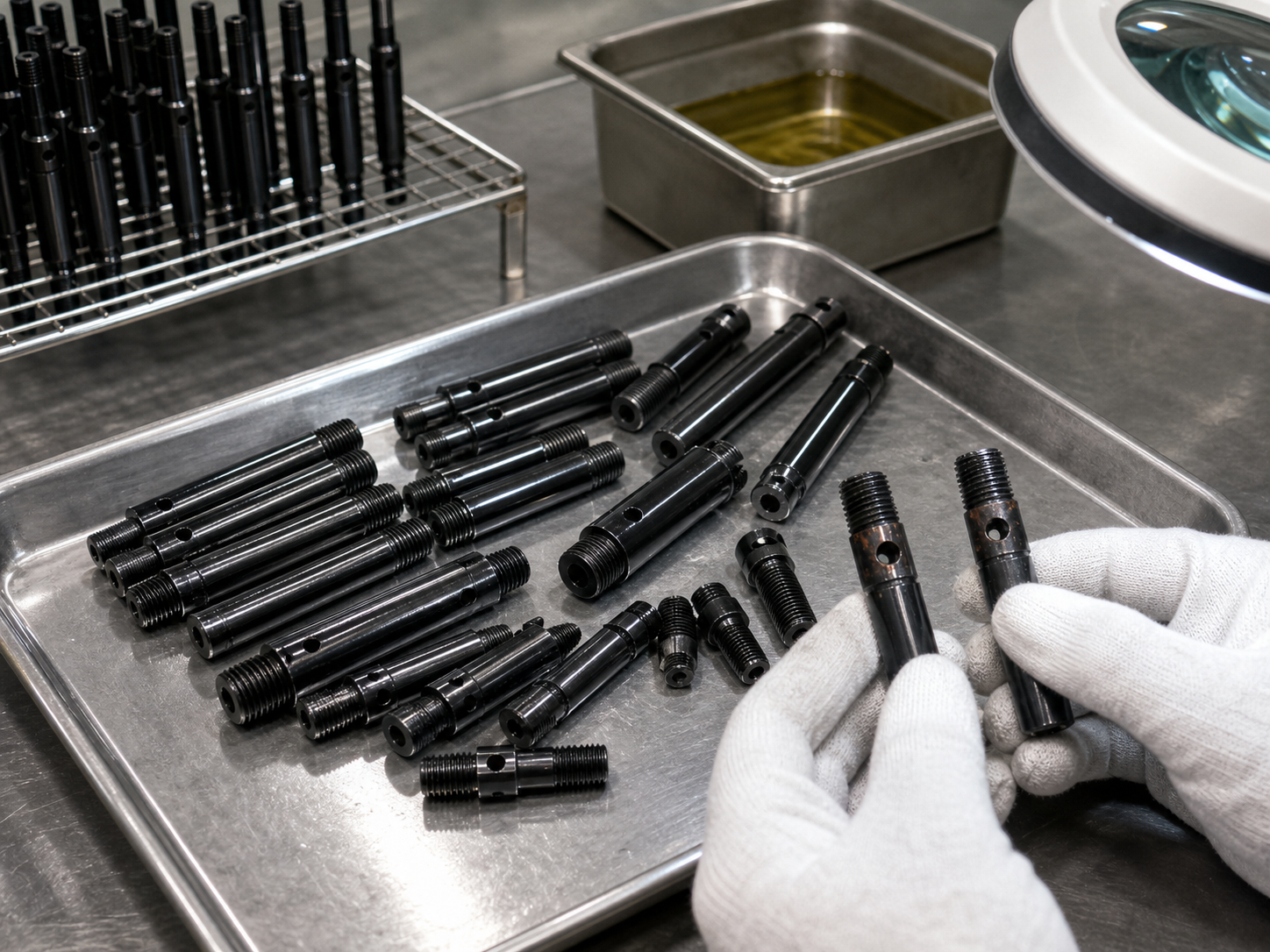

45 钢小轴发黑很均匀，盐雾 4 小时为何仍从横孔起红锈

一批 45 钢小轴做完发黑，颜色深而均匀，螺纹和横孔里也没有露白。车间按外观收货，装袋前还觉得这批处理得漂亮。客户抽样做中性盐雾，4 小时左右就在横孔边缘看到红锈，随后螺纹牙底也出现锈点。表面处理厂认为膜色合格，机加工厂怀疑材料有问题，双方各自复测外形，却没有先弄清发黑层到底能承担多少防锈任务。

钢件碱性发黑形成的是一层很薄的氧化膜，尺寸变化通常很小，适合配合精密轴、螺纹和配合面使用。它的黑色外观能遮住轻微色差，却不是一道致密的厚屏障。真正阻挡水汽的部分，很大程度来自发黑后的皂化、脱水和浸油。零件黑得发亮，只能说明表面发生了转化；后处理油没有进入微孔，盐水仍能很快接触钢基体。

横孔先起锈有明确原因。钻孔留下的螺旋刀纹、孔口翻边和交叉孔毛刺会扩大裸露表面积，清洗水也容易困在孔内。零件从热槽提出后，横孔若朝上平放，残液会在孔底停留。后续浸油时间短，油膜只覆盖外圆，孔壁仍带水。盐雾开始后，这一小块区域最先具备水、氧和电解质条件，红锈自然从孔边冒出来。

前处理不干净也会留下隐患。车削油、攻丝膏和防锈蜡若没有脱净，发黑液接触不到钢表面，局部膜层会变薄。检查脱脂不能只看零件是否发亮，可以在漂洗后观察水膜是否连续；水在某处缩成珠，往往说明那里还有油。酸洗过重同样不好，表面出现疏松的过腐蚀层，颜色可以很黑，附着状态却不稳定。不同热处理批次的 45 钢表面活性也会有差异，混批进槽更容易产生不一致。

槽液温度、有效成分和装载量会影响成膜。为了赶产量把整篮零件压得很满，横孔互相贴住，槽液交换不足，内壁得到的处理条件就和外圆不同。挂具接触点、零件叠放处以及盲孔都应列入检查位置。处理时间也不能只按开槽时的经验固定，化验与补加记录要跟着批次走。单看一篮零件的平均颜色，发现不了孔内这类局部缺陷。

苏州维易达精密科技遇到小轴发黑要求时，会在报价前确认客户要的是外观、防止仓储锈蚀，还是明确的盐雾时长。三种要求对应的后处理和检验费用不同。普通周转防锈可以靠稳定发黑加合适油膜完成；客户要求长时间盐雾，又不允许表面带油时，继续压低发黑单价没有意义，工艺本身已经不适合使用条件。

封油时要让零件温度、浸泡时间和摆放方向受控。横孔件可在脱水防锈油中充分浸透，提出后翻转或用洁净低压气流排出孔内积液，再按规定时间滴干。吹气压力过大，会把孔边和螺纹牙顶的油膜吹薄。包装人员徒手拿取，也可能把汗液留在外圆。袋内放干燥剂却没有封口，或者热件尚未冷却就装袋，都会让包装内形成潮气。

检验不能停在“黑度一致”。同批应保留工艺试片，并从实际零件上抽查横孔、槽底和螺纹。盐雾前先约定是否带油、如何滴干、放置角度以及红锈判定面积，否则两家实验室很难比较。需要核对不同小轴结构、材料和表面处理组合时，可参考 https://www.weeda.cn/ 中的加工样例；试验条件仍以图纸和双方确认的检验规范为准。

成本核算要把返工风险放进去。发黑价格低、对尺寸影响小，但增加一道可靠封油、孔内排液和密封包装后，单件费用会比只算槽液处理高。若零件要在潮湿或含盐环境长期工作，可以比较磷化加油、电镀锌、化学镀镍等方案，同时考虑膜厚对 M6 螺纹和轴径公差的影响。要求越高，越不能只用一种黑色表面去满足所有场景。

这类问题回到车间后，可以先剖开一件失效样，查看横孔内壁是否完整发黑，再用相同批次分别做充分浸油和原工艺浸油对比。若延长浸油并改善排水后盐雾时间明显提高，重点就落在后处理；两组仍在同一位置起锈，则继续查毛刺、脱脂和成膜状态。把失效位置与每道工序对应起来，能少做几轮没有方向的整批返黑。
