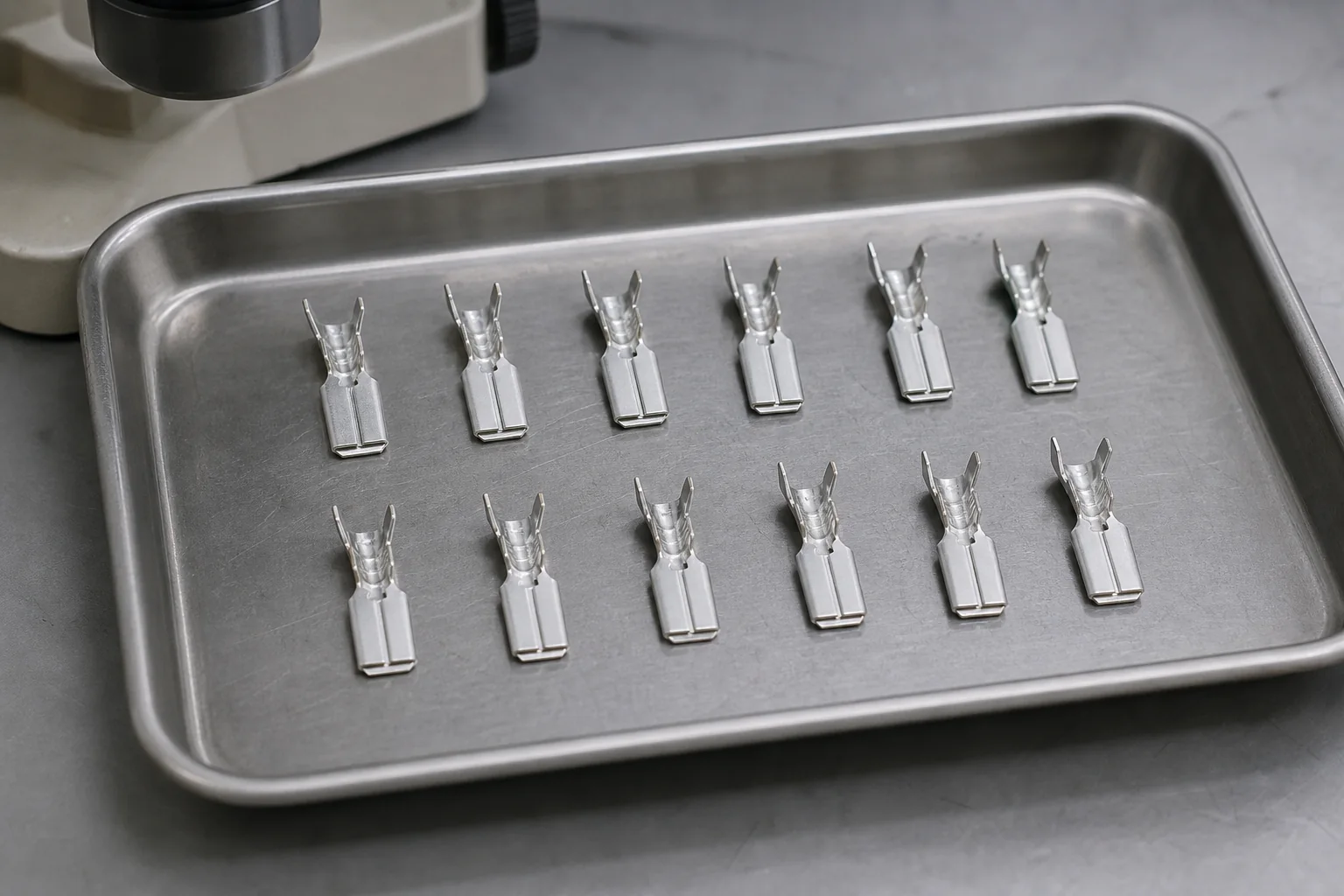

H62 黄铜插片端子镀锡验收：膜厚与焊接润湿分开判

图样会签时，工程师在一款 H62 黄铜插片端子上写了“镀锡，外观良好”，采购便按普通滚镀核价。端子一端插入塑胶壳与簧片接触，另一端要焊导线，两处对镀层的要求并不相同。接触区关心膜层连续、插拔摩擦和接触稳定，焊接区还要看润湿速度及储存后的可焊性。若只测一个平均厚度，首批可能顺利装配，换一槽药水或延长库存后才暴露问题。

规格应先写清基材、镀层体系和功能分区。H62 冲压端子厚 0.8 毫米，插片宽 4.8 毫米，焊线尾部带压接翼，这些尺寸只是示例条件；实际订单还要注明硬度状态、冲压毛刺方向和热处理要求。直接在黄铜上镀锡与增加镍底层，耐扩散、接触性能和后续焊接表现可能不同，不能都缩写成“白锡”。底层材料、锡层类型以及是否允许光亮剂，应由使用环境和装配工艺决定。

膜厚取点要避开省事的做法。滚镀时端子互相遮挡，尖角、平面、压接翼内侧和挂接位置得到的沉积量会有差别。图样可以在插片接触面和焊接尾部各指定一个测点，再规定局部最小值或允许范围；测量方法可按零件形状选择 X 射线、截面或其他双方认可的方法。把料桶中几只零件混在一起测平均值，会掩盖局部露铜，也无法解释某一侧焊锡爬不上去。

可焊性检验也不能用“能粘锡”代替。先约定端子存放时间、预处理状态、助焊剂类型、锡浴或焊接温度、浸入深度与时间，再观察焊接区的覆盖和退润湿。新鲜样件在强活性助焊剂下表现好，不代表经过包装储存后仍合格。需要做老化前处理时，应把温湿度或蒸汽老化条件写入检验规范，并保留同炉批未老化样作对照。

接触区的判定重点不同。锡瘤、露底、擦伤和颗粒会改变插拔手感，过厚的软锡层还可能在多次插拔后被推到边缘。检验员应在规定光照和放大条件下看功能面，再用实际配对件测首插力、保持力或接触电阻；判定值来自产品设计，不能照搬另一种端子的经验。若端子要在振动环境工作，还应确认塑胶壳定位与簧片正压力，避免把结构松动误判成镀锡问题。

苏州维易达精密科技做小批验证时，会把冲压、清洗、电镀和包装批号串在同一张记录上。冲压油没有洗净，压接翼根部容易残留；前处理过强又可能让薄片表面粗糙。镀后若用手直接抓取焊接尾部，汗液和包装粉尘也会影响后续润湿。把这些环节分开记录，出现不良时才能判断是镀层厚度、表面污染还是储存条件造成。

抽样方案要覆盖桶内位置和生产时间。首槽可在开槽、中段、收槽各取样，分别检查外观、两处膜厚与焊接润湿；连续生产时再按槽液分析和补加记录调整频次。端子尺寸很小，单次多测几个点比只增加抽样件数更有价值。若发现接触面与焊接尾部长期一厚一薄，应先调整装载量、滚筒转速或导电状态，不能靠放宽其中一处标准维持交付。

黄铜牌号会影响导电、强度和车削成本，相关取舍可结合站内的 T2 紫铜与 H62 黄铜接线柱选材记录。插片端子的材料规格、冲压结构和实物加工样例可参考 https://www.weeda.cn/，但镀锡厚度、底层与焊接条件仍应以本产品图样和双方确认的试验方法为准。

报价时应把镀层体系、局部测点、可焊性试验、老化前处理、包装和留样分开核算。普通外观抽检与带分区膜厚、焊接验证的端子不是同一种检验成本。首批放行前，工艺卡至少应固定装载量、前处理、槽液控制、取样时点和包装等待时间；检验规范则固定测点与试验条件。这样供应商知道该控制哪里，采购也能分清价差来自材料、镀层还是验证工作。
