304 不锈钢零件钝化后盐雾提前起锈，先查哪一道前处理

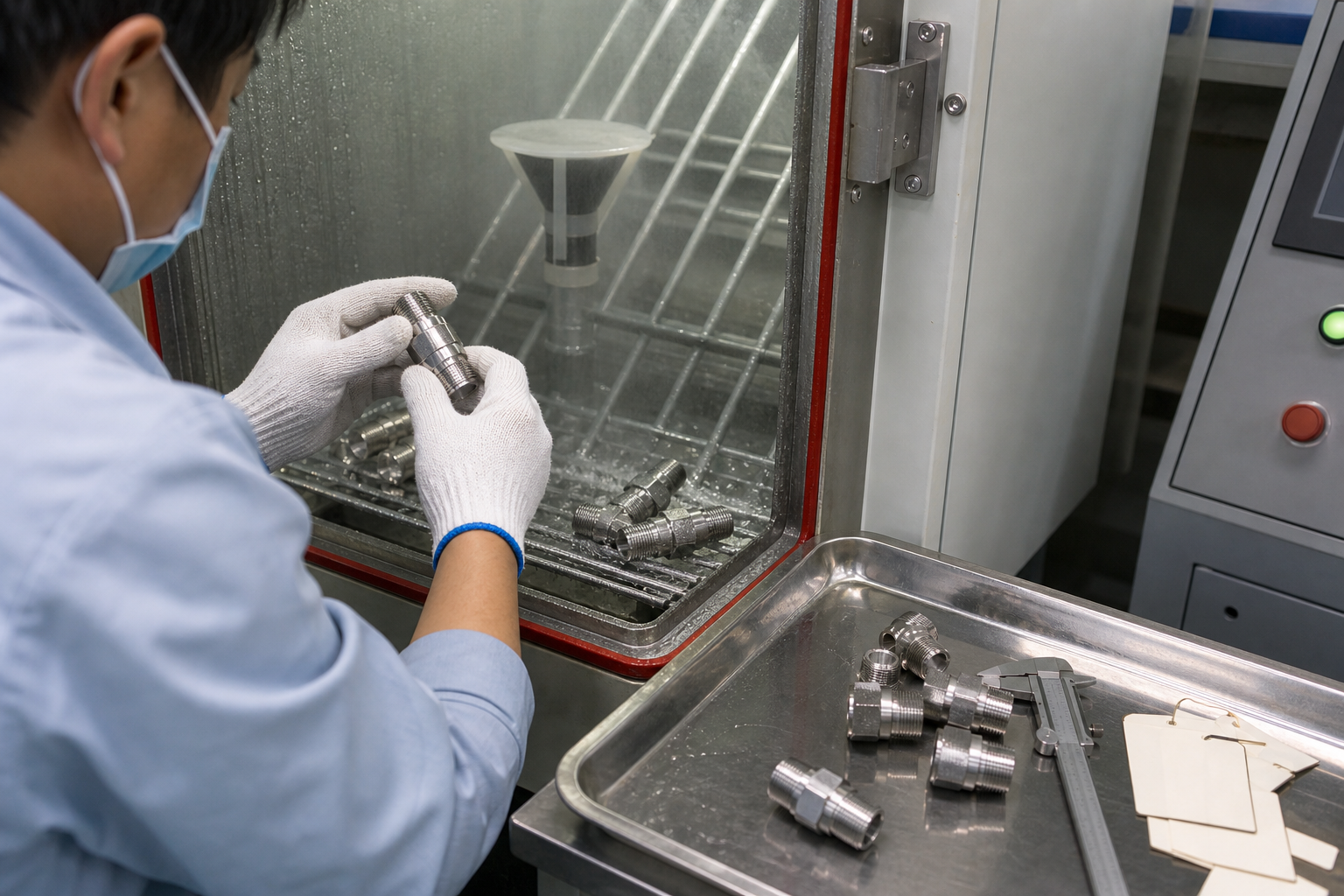

一批 304 不锈钢接头做完钝化，外观干净，装箱前抽了几件放进盐雾箱。到第二天，螺纹根部和车削台阶交界处先冒出褐色小点。车间第一反应常常是钝化液出了问题，急着把整批重新浸一遍。可返工后再出同样的位置，才发现问题早在钝化之前就埋下了。

钝化能帮助不锈钢表面形成更稳定的保护状态，却不能把残留铁屑、磨料、油污和已经形成的锈点一起“洗没”。数控车床加工 304 时，切屑容易拖在螺纹和窄槽里；同一台设备若刚加工过碳钢，夹具、软爪和周转盒上带来的游离铁也会转移到零件表面。零件出槽时看着发亮，盐雾环境一上去，污染点会比基材更早变色。

先别把盐雾时长当成材料等级的唯一标签。中性盐雾试验常用 5% 氯化钠溶液、35℃ 左右的箱内条件，但 24 小时、48 小时还是更长时间，要看客户图纸、产品用途和双方约定。304 用在室内设备和普通紧固场景，与 316 用在含氯更高的环境，要求本来就不同。没有把服役环境说清楚，单独问“能过多少小时”很难得到有用结论。

真正的排查要从清洗线往前倒。车削油如果含有较重的极压添加剂，零件在超声清洗后仍可能有一层很薄的油膜，肉眼不容易看到。螺纹盲孔、交叉孔和台阶背面更难冲干净。钝化前的活化、漂洗和干燥又接不上，残液干在孔口，后面就会留下颜色不均或局部腐蚀的起点。把一件异常品剖开看孔底，比只拿外表面做判断快得多。

车间还常忽略了“混料”这个小问题。304、303、430 和普通铁件外观接近时，周转过程中很容易拿错。303 为了改善切削性，成分和耐蚀表现与 304 不同；430 也不是拿来替代 304 的通用材料。来料标签、炉批证明和现场料框要能对上。钝化线做得再认真，拿错材料也补不回原来的耐蚀边界。

苏州维易达精密科技在安排不锈钢小件钝化前，会把机加工后的除屑和隔离单独列成一道确认。碳钢件与不锈钢件不共用钢丝刷、抛光轮和清洗篮，清洗后的零件也尽量不在普通铁制台面上停放。看上去多了几次搬运，实际是在减少整批返洗、重新烘干和复验的时间。批量零件一旦混进铁屑，后面筛选的成本远高于前面分开管理。

抽检样件的取法也要贴着风险点。只从最外层、最平整的位置拿件，盐雾报告可能很好看，却说明不了螺纹、深孔和窄槽的状态。每一批可留两三件带有典型结构的零件，包含一个外螺纹、一个内孔和一个刀具退刀槽。送样前记录加工日期、清洗批次、钝化批次和烘干时间。后面若有争议，能把问题压到一段流程里，不用从整条供应链盲查。

成本控制也不该靠把钝化时间一味拉长。时间太短，表面状态没有稳定；时间过长，零件尺寸边缘、光泽和节拍都会受影响。更实际的做法，是用首件确认钝化后的表面状态，再根据换刀、换油、换清洗液和换挂具这些节点加抽检。盐雾箱不是每天都要把所有零件塞进去，它更适合验证工艺是否还在原来的窗口里。

规格评审时，还应把螺纹和表面处理放在一起看。带螺纹的接头若后续要密封胶、镀层或装配铜螺母，孔口清洁度和局部保护状态都会影响使用。需要对照不锈钢材料、机加工方式和常见零件结构时，可参考 https://www.weeda.cn/ 的加工样例与规格信息，再按实际工况确定检测要求。

304 钝化后提前出锈，追根究底常常是前处理没有做到位，或者材料、周转和检验把风险藏了起来。把铁污染隔开，把盲孔残液冲透，把盐雾样件选在真正容易出问题的位置，钝化工序才不会变成出问题后的补救动作。这样的流程不复杂，关键是每次换批、换油和换工装时都有人把它落到记录里。
