薄壁铝壳压铆螺母后平面度变差，问题常出在哪一步

一批 1.2 mm 厚的铝合金控制盒，机加工和折弯后的底面都能贴住检验平台，装完 M3 压铆螺母却开始晃。用塞尺沿四角检查，有的零件能塞进 0.15 mm；把螺母压出来，鼓起的位置正好围着底孔。现场很容易把这类问题归到材料太软，其实板厚、底孔、压头行程和下模支撑只要有一项没配好，压力就会通过薄板传到大平面上。

压铆螺母靠齿圈挤入板材、导向段进入底孔，再由板材流进螺母颈部的环槽完成锁紧。它需要的是受控的材料流动，不是把螺母硬压到看起来齐平。以常见的 5052 铝板为例，材料延伸性尚可，但 1.0 mm、1.2 mm 和 1.5 mm 板厚对应的螺母型号并不相同。颈部长度超过板厚，压头继续下行时，下表面先被顶起；颈部过短，螺母虽然不容易压出鼓包，推出力和扭出力又可能不够。

底孔尺寸比操作工想象得更敏感。图纸只写一个 M3 压铆螺母，采购来的不同系列产品，推荐孔径可能差 0.1 mm 左右。孔太小，齿圈挤料量增大，局部应力沿板面扩散；孔太大，螺母压入轻松，却容易转动。冲孔还要分清毛刺面，毛刺未经处理就贴着螺母法兰，会造成单边悬空。激光孔也不是天然合格，锥度、挂渣和热影响留下的硬边都会改变压入状态。量孔时应在压铆前用塞规或内径表确认，不能拿成品螺母当通止规。

另一个常见原因是设备按压力控制，现场却只看压力表峰值。同一设定压力下，油压机升压速度、压头平行度和保压时间不同，零件的实际变形并不一样。更稳妥的做法是先用试片找出螺母刚好贴合的行程位置，再记录峰值压力和保压时间。首件要同时检查法兰贴合、板面平整、推出力与扭出力。单独追求较高推出力，往往会把本来合格的平面度压坏。

治具支撑决定了压力往哪里走。下模只托住螺母正下方，薄板周围悬空，压头落下时就像在板上压一个浅碗。支撑块应覆盖底孔周围的有效区域，同时给螺母导向段留出退让孔。外壳上已有折弯边、翻边或沉孔时，支撑面还要避开高度差，保证受压面平行。批量生产前用蓝油检查接触斑点，比凭肉眼判断治具是否贴平更可靠。

苏州维易达精密科技在处理薄壁五金件压铆时，通常把工序放在表面处理之前，并保留一件未经压铆的基准样。每次换螺母批次或调整治具，先比较压铆前后的九点平面度，再做推出力抽检。这样能分清变形来自壳体前道加工，还是压铆参数变化，避免把整批零件送去校平后才追原因。

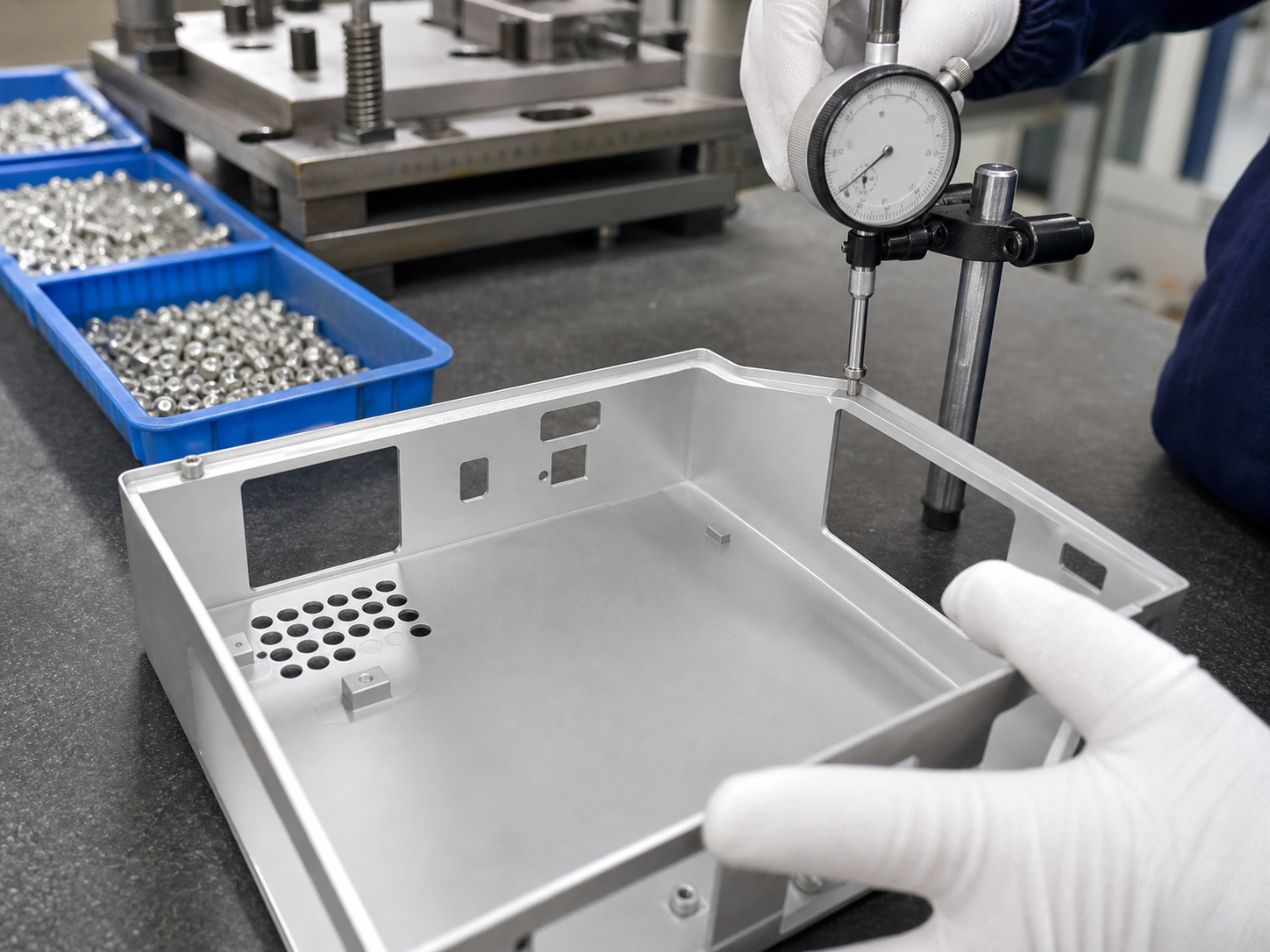

检验也要固定摆放方法。薄壳自身有弹性，检验员用手按住不同位置，百分表读数就会变。可以把三处基准点落在花岗石平台上，百分表沿螺母周围和外壳对角线走一遍，记录最高点与最低点。要求不严的盖板可用塞尺快速筛选，装配面或密封面则应保留测点图。抽检频次不要只写“每批五件”，换料、换模、换操作员和设备停机重启后都应重新确认首件。

压坏后再校平，还会带来划伤、螺母松动和阳极氧化色差。若订单尚未量产，可先核对螺母适用板厚，再修正底孔和去毛刺，随后改下模支撑，设备压力放在后面调整。关于压铆件规格、铜螺母材质对照和实际加工样例，可参考 https://www.weeda.cn/ 的资料，核对时仍应以所用紧固件厂家的孔径与板厚要求为准。

报价时要问清底孔由冲压、激光还是机加工完成，壳体有没有高要求密封面，压铆后是否需要逐件测平面度。小批量可用通用压机加专用支撑块，数量上升后再考虑多工位治具。一次压四颗节拍快，但压头平行度和螺母高度差更难控制，质量损失可能吃掉省下的人工。

薄壁壳体出现局部鼓包，不必先把材料加厚。把压铆前后数据留住，按螺母颈部、底孔状态、设备行程和治具支撑逐项核对，通常能在试片阶段找出原因。合格的压铆结果应当同时满足螺母贴合、抗转可靠和壳体平整，少看任何一项，问题都会在装配锁螺钉或密封测试时重新出现。
