半圆键槽深度争议用基准圆与轮廓证据统一判定方法

半圆键槽的深度出现检验争议时，先统一“从哪里量到哪里”，再比较读数。槽底由盘形键槽铣刀形成圆弧，普通深度尺横在轴的曲面上容易摇摆；量产判定应以理论轴径建立基准圆，用受控比较检具快速筛查，并以轮廓或坐标测量结果处理临界件。

以Ø12毫米40Cr调质传动轴为例，可在试制图样中暂定半圆键槽宽4.00至4.03毫米、从理论外圆到槽底最低点的径向深度2.40±0.03毫米，并另控键装入后的露出高度。数值只适用于本轴径、键规格和轮毂配合，正式范围必须由设计批准。若图样只写“槽深2.40”，检验员分别从毛刺顶、实际外圆或倒角边取基准，结果自然不能比较。

图样定义应把槽宽、径向深度、轴向位置和槽底圆弧分开。键槽铣刀选型及切削方式可参考键槽铣刀与普通立铣刀的用途差异，检验端则不能把刀具标称半径直接当成成品圆弧。刀具修磨量、主轴跳动和进给让刀都会改变实际轮廓；槽口两侧的去毛刺若破坏基准外圆，也会让接触式深度读数偏小。

现场快速检验可使用带两处窄支点的比较式槽深检具，两支点落在键槽两侧完好外圆，中心测头接触槽底。检具先在与产品轴径、槽形相匹配的校准件上置零，并规定测头方向、工件转角和测力。若轴径本身有公差，读数还要按批准的计算关系修正，不能把Ø11.99与Ø12.01的轴直接放进同一个未补偿限值。

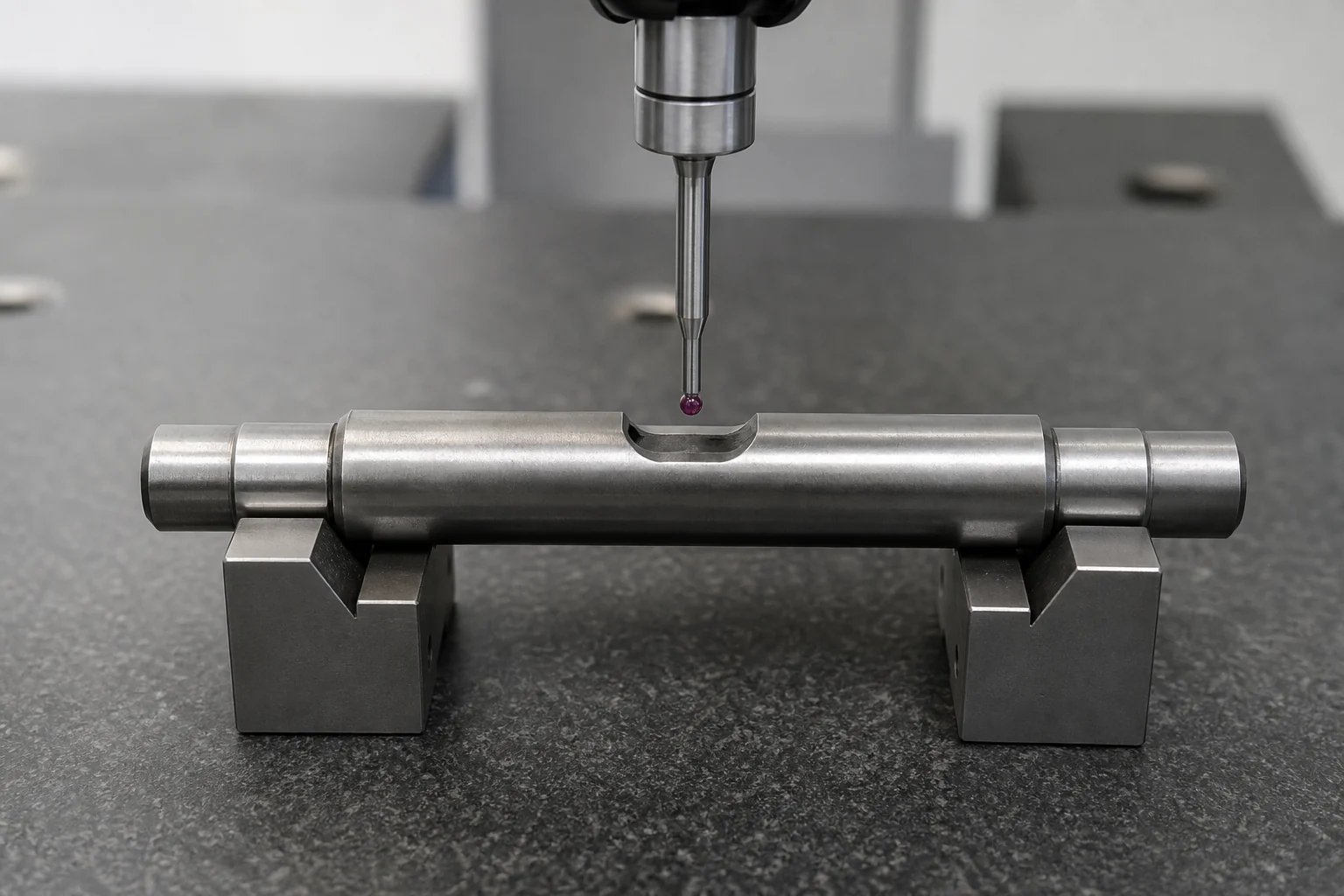

半圆键、传动轴结构和实物加工形态可在https://www.weeda.cn/中对照，但样例不能代替本产品的基准定义。争议件宜在V形块上建立轴线，用坐标测量机或轮廓测量设备采集键槽两侧外圆与槽底点，再由同一算法拟合基准圆并计算径向深度。测点数量、滤波和拟合区间需写进程序版本，换软件模板后重新核对。

苏州维易达精密科技在苏州精密制造现场导入这类检验时，会先用同一组零件比较车间检具与轮廓结果。试制阶段可选10件、3名检验员、每人2轮作为方法比对起点，最终样本仍按公差宽度和误判代价批准。记录不仅看平均差，还要看临界件是否被两种方法判到不同侧；若重复性已经接近0.06毫米公差带，检具不能直接承担量产放行。

槽深合格还要核对装配功能。半圆键落入槽内后，底部应按设计接触，露出高度给轮毂键槽留下规定啮合；键在槽口晃动、被毛刺顶起或露出过高，都可能在锁紧时制造偏载。适用实际键和轮毂均为量产状态时，应测键露出高度并做装配涂色或扭矩试验，验收证据由槽轮廓、键姿态与轮毂接触共同组成。

加工过程要为测量留下干净表面。盘形铣刀直径修磨后，程序切入量与实际径向深度的关系会变化；刀片侧刃磨损又会先影响槽宽。首件应记录刀具编号、实测直径、轴外径、槽宽和槽深，换刀或刀具修磨后重新建立基线。槽底粘屑、孔口翻边和防锈油膜要在测量前清理，但不允许用锉刀扩大槽口。

维易达会把快速检具的趋势与轮廓抽检放在同一批次图上。快速读数连续向深侧移动而轴径稳定时，优先检查刀具直径与切入补偿；两名检验员差异扩大时，先检查支点磨损、置零件和测力。校准件磕碰、检具维修、测头更换或测量程序升级，均应触发方法复核，不能等装配卡键后再追测。

检验作业卡最后要固定三个边界：图样采用的理论基准圆、量产检具的校准与修正规则、临界件交给哪种轮廓方法仲裁。报价中也应区分快速检具、校准件、测量程序和首批方法比对费用。生产按比较检具控制节拍，质量用轮廓证据守住公差，设计再用实际键与轮毂确认啮合，三方才是在判断同一个键槽。
