高温密封阀座的PEEK棒料热历史决定精加工复测时点

高温密封阀座采用聚醚醚酮（PEEK）棒料时，精加工尺寸不能只按下机读数放行。棒料的挤出与热处理历史、粗加工去料比例、夹紧力和后续工作温度会共同释放残余应力；图样公差应对应明确的稳定时间与复测状态，功能面还要经过实际装配或密封试验。

以外径28毫米、内孔18毫米、总长12毫米的薄壁阀座为例，若密封外圆为28.00±0.02毫米，内孔同时承担阀芯导向，首件应记录粗加工后、精加工后和规定温度循环后的外径、内径及圆度。这些条件只服务于本次试制，不能套给其他PEEK级别或壁厚。热循环后回到室温仍持续变化，说明材料状态和加工路线尚未稳定。

采购资料要说明PEEK级别、填充状态、棒料直径、批号和交付状态。不同配方的收缩、刚性和切削表现不同，颜色相近不能视为同料。材料证明回答实物来自哪一批，供方热历史则决定能否再做中间稳定处理。高温绝缘件的材料与面压关系可参考PEEK与PTFE定位环的蠕变验证条件，阀座还需加入密封直径和同轴功能。

苏州维易达精密科技在苏州精密制造现场处理这类阀座试制时，会对应棒料头尾、批号和单件流转号，并保留同一件在粗车、松夹稳定、精车及装配后的尺寸。这个方法适用于大比例去料的薄壁环件；毛坯接近成品截面时，也要先用首批趋势确认能否减少中间复测。

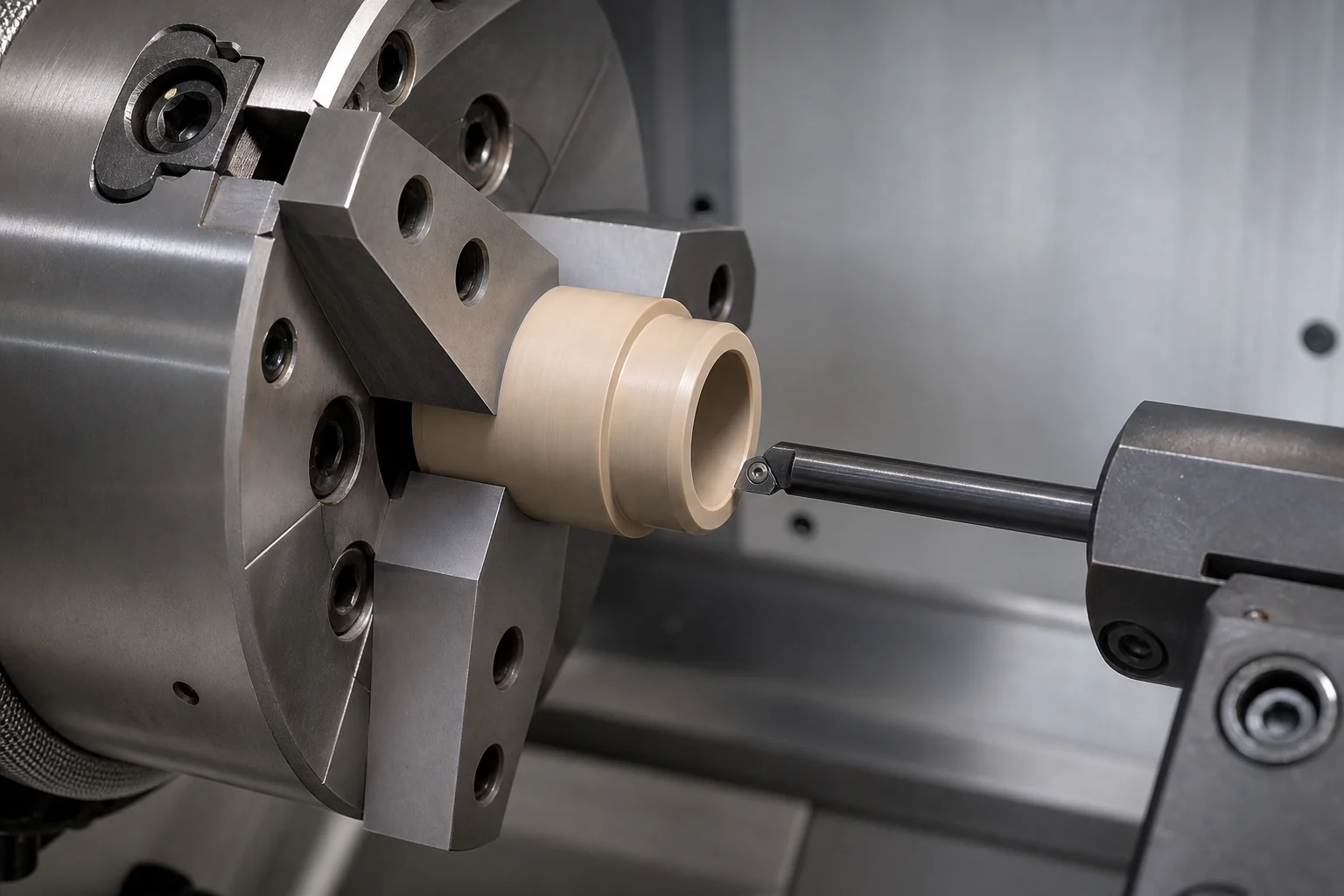

粗加工要建立均匀余量，不能一次逼近成品。外圆与内孔分步去料时，控制余量差，使用锋利刀具和圆周软爪，避免大夹紧力暂时校圆。若自由状态圆度已越过精加工余量，继续补刀只会追着变形走。需要中间退火时，温度、保温、冷却和装炉方式必须采用供方及产品评审批准的制度。

PEEK棒料级别、阀座结构和实物形态可在https://www.weeda.cn/中对照，但样例不能代替本批热历史。记录保留刀具编号、切削顺序、夹持长度、松夹时间和检验温度。同一件在机台旁与恒温后读数不同时，先统一温度和测量方向再判断刀补；按热件读数修程序，冷却后可能反向偏移。

复测要固定基准与测量力。外径在相隔约120度的方向取值，内孔在入口、中部和密封肩附近分截面测量，记录最大最小值而非平均数。单一方向容易漏掉三爪夹持造成的周期误差。同批材料且温度一致时，按同一时点松夹复测，证据包含外径、内径、圆度与基准端面关系。

尺寸稳定不等于密封功能通过。阀座在高温流体通道中还受金属配对件膨胀、压缩量和介质作用。试制应使用实际阀体与阀芯，按批准的温度、压力和循环次数做密封或动作试验，并前后复测关键尺寸。没有真实结果时，只能写明需验证条件，不能从参数表推断泄漏率或寿命。

维易达会把尺寸趋势与棒料位置一起看：棒头、棒中、棒尾同向变化时，复核整批热历史和稳定工序；只有个别件漂移时，检查装夹、刀具停顿和测量时点。抽样量由首批离散程度与失效代价决定。更换棒料直径、材料级别或供方后，原稳定时间不自动沿用。

供应商交接还要防止“同牌号替代”。采购批准表应把材料级别、填充状态、批次文件和禁止混料条件列成独立项目；生产流转卡标明棒料批号，余料回库时保持标签。若材料文件与实物标签无法对应，即使首件尺寸合格，也不能证明后续补料会重复同一状态。必要时保留同批小段见证料，用于发生尺寸争议后的成分或热分析比对。

工艺卡最终应确定三个动作：粗加工保留多少均匀余量、在哪个受控状态复测、什么条件触发热循环和密封复验。若规定稳定后尺寸及功能试验都通过，可按首批趋势收窄检验频次；若只有增加校正或反复补刀才能合格，报价需加入中间稳定、二次装夹和复验成本，设计端也应重新评估壁厚与公差。这样材料采购、车削节拍和阀座功能由同一组边界约束。
