12L14电磁铁衔铁化学镀镍时工作气隙面应单独定义

12L14电磁铁衔铁做化学镀镍时，工作气隙面不能跟随外表一句“镀镍”处理。镍层厚度、磷含量和遮蔽边界都会改变气隙、端面贴合与磁路状态。图样应把防锈面、导向面和工作气隙面分区，分别规定镀前尺寸、镀后证据，再用同一线圈与衔铁行程验证吸合和释放。

以小型直动电磁机构为例，衔铁外径φ12 h7、总长18毫米，工作面与固定铁芯形成0.10至0.16毫米设计气隙。若外圆要求8至12微米化学镍，而工作面也沉积同样厚度，两侧磁极面叠加后会压缩气隙；若只凭成品总长补偿，又可能忽略端面平面度。上述数值只适用于该结构，不能移作通用公差。

先确认12L14在机构中的职责。它便于车削，但材料批次、冷作状态和硫化物分布会影响磁响应及镀层结合。材料证明只能对应牌号和炉批，不能证明成品吸力。设计人员要明确衔铁是否承担导向、是否接触潮湿介质、断电后允许多长释放时间，再判断工作面保留基材、采用薄镀层，还是调整磁路尺寸后整体镀覆。

分区图应标出A区外圆、B区台阶与C区工作气隙面，并给出遮蔽线距离。只写“气隙面不镀”还不够，因为遮蔽帽压住圆角会留下过宽裸露带，退镀修边也可能形成毛刺。遮蔽边界应避开导套接触带，倒角和端面交界处还要规定是否允许露底。挂点必须落在非功能区。

镀前尺寸要按功能面分别留量。外圆若以镀后φ12 h7交付，应按批准的单边沉积窗口设定车削尺寸，并以同批见证件验证增量；工作面若遮蔽，总长不能套用外圆补偿。膜厚应在接近功能区且可达的位置记录，必要时用截面见证样校核，不能把平板试片平均值直接当作圆柱面结果。

化学镍前处理还会影响遮蔽后的裸钢面。药液若残留在遮蔽缝隙中，成品可能沿边界出现锈斑或渗镀。规格、材料与衔铁实物样例可在https://www.weeda.cn/作外形参考；正式工艺仍应记录槽液批次、装载量、入槽方向、处理时间和遮蔽件使用次数，并按约定倍率检查边界。

苏州维易达精密科技在苏州精密制造现场处理这类小型衔铁时，会先用三件镀前样建立外圆、总长和工作面平面度基线，镀后按同一编号复测，再把遮蔽线照片与膜厚记录配对。这个经验适用于工作气隙小、外圆兼作导向面的直动结构；若工作面后续还要研磨，工序卡必须另写研磨余量、镍层是否允许被磨穿以及清洗后的防锈时限。

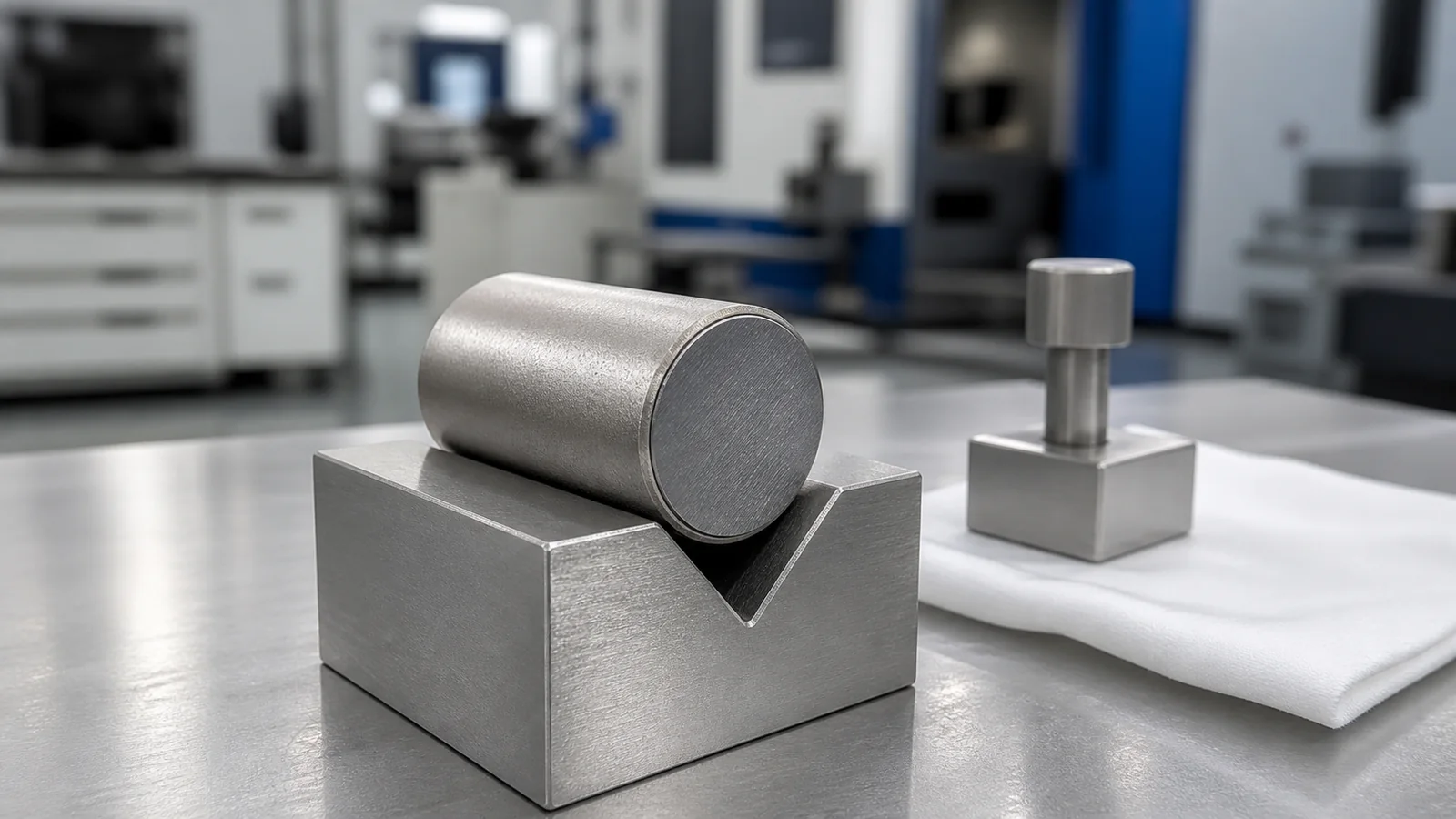

尺寸复测不能只量外径。工作面要用平面度或端面跳动方法确认遮蔽、活化和装夹没有造成磕伤，外圆与工作面的垂直关系也应保留。若镀后出现局部高点，衔铁可能在吸合末端先发生点接触，电流和声音都正常却不能达到设计行程。与材料磁响应有关的基础判断，可参照电磁阀推杆磁响应与残磁的同工况验证方法。

功能试验应固定线圈、电压、温度、复位弹簧和装配垫片。首批可按镀前基线件、镀后样件和边界样件分组，记录起始气隙、吸合电压、完整行程、断电释放时间及连续动作后的卡滞情况。若没有真实试验结果，只能写明“需验证”的项目和判定条件，不能用膜厚合格推导吸力合格。工作面不镀时，还应在规定存放周期后复验锈蚀是否改变贴合。

维易达会把异常分成尺寸链、镀层和磁路三类：外圆增量偏大先核镀前尺寸与沉积窗口，遮蔽边界发黄或起皮先核前处理与遮蔽密封，吸合变化则回看实际气隙、线圈条件和材料批次。若基材改成其他易切削钢，不能沿用12L14的镀前活化和磁功能结论；若化学镍配方或磷含量范围改变，也应触发见证样和功能复验。

工艺卡最终应落到一个明确决定：哪些面镀、哪些面遮蔽、镀前尺寸按什么窗口加工、谁保管边界样、什么变更必须重做磁功能试验。对于本例，只有镀后外圆、工作面几何、遮蔽边界和同工况动作记录同时满足图样，才能批准该分区方案；仍未确认的防锈周期与配方变化风险应留在复验条件中，而不是藏进“表面镀镍”四个字里。
