304薄壁隔套改用焊管后需分区复核壁厚与压装变形

304薄壁隔套由无缝管改成焊管时，材料证明同为304并不能证明两条路线等效。焊缝区的壁厚、硬度、内外余高和残余应力可能沿圆周形成固定差异，切断与端面加工后又会表现为圆度、端面跳动或轴向叠装不稳。批准变更应先定位焊缝，再按周向分区测量，并用实际装配载荷确认功能。

以小型电机轴承座内的隔套为例，外径φ18±0.03毫米、内径φ16+0.05/0毫米、长度12±0.02毫米，壁厚名义值1毫米，两端面平行度要求0.02毫米。隔套承受轴承与端盖之间的轴向预紧，外圆不再精车，只切断、车端面和去毛刺。供应商若把冷拔无缝管换成高频纵缝焊管，成本与交期可能改善，但原来的尺寸抽检不足以判断焊缝余高是否顶住配合件，也看不出端面加工后薄区是否集中在同一方位。

采购文件先补齐制造路线。除牌号、炉批和规格外，还要写明焊管成形与焊接方式、焊后热处理状态、内外焊筋处理、表面状态及允许的修磨边界。材料证明负责对应化学成分和交付状态，不能代替焊缝几何检查。若供应商只提供“304不锈钢管”而没有制造方法，来料仓库无法把无缝管、焊管和不同焊筋处理批次分开，后续尺寸异常也追不到原管卷号。原管直线度、定尺长度和端部切除量也要约定，避免弯曲管段集中进入同一批隔套。

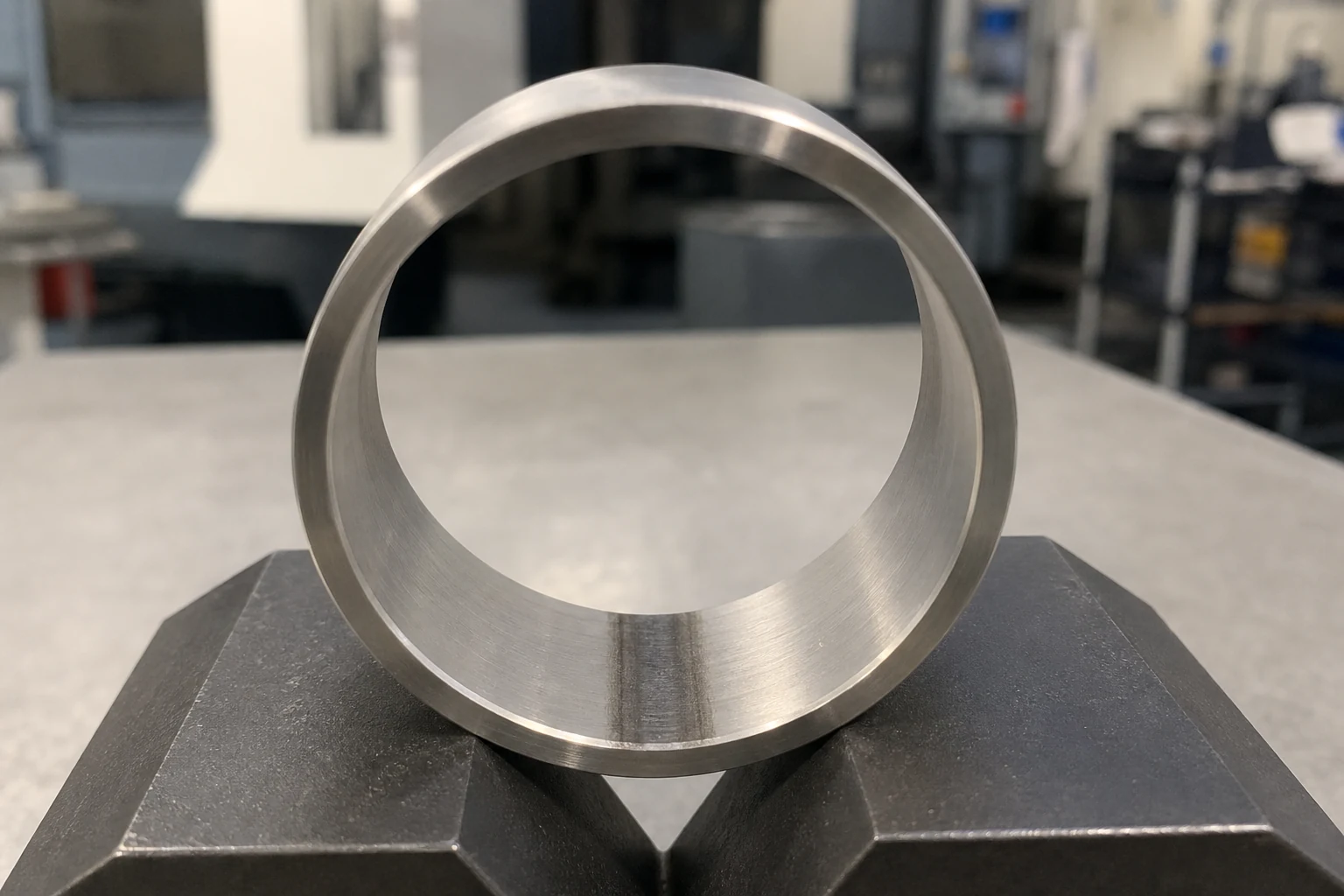

首批样管先找出焊缝方位，可通过表面连续纹路、低倍截面或经批准的无损方法确认，再把该方向定义为0°。在0°、90°、180°和270°位置测壁厚，并对同一截面记录内外径与圆度；端面加工后再复测两端，判断夹紧和切削是否把原管差异放大。薄壁环松夹后的形状变化可参考304薄壁密封环自由状态圆度复测方法，但焊管还要保留焊缝方位信息。

焊缝区不只看厚度。低倍截面应观察熔合连续性、内壁余高和局部修磨，必要时在母材、热影响区和焊缝中心做硬度对比；取样方法、载荷和位置需固定，不能把单点数值解释成整根管材性能。截面若经过机械抛光或腐蚀显示，还应保留制样方向和观察倍率，防止把制样划痕误认成未熔合。304管材、薄壁套筒和材料规格样例可在https://www.weeda.cn/作为实物参考，正式批准仍以当前采购图、样管截面和装配条件为准。

苏州维易达精密科技在苏州精密制造现场做这类路线变更时，会从同一根样管的前、中、后位置各截一组短环，给焊缝方向做不可混淆的方位标识，再按同一软爪压力加工端面。这个经验适用于不精车外圆、主要靠原管尺寸保证壁厚的隔套；若成品内外圆都留有足够加工余量，则要另行评估车削后焊缝区是否仍影响圆度和硬度分布。记录应关联原管卷号、夹持方向和每个短环位置。

尺寸通过后还要做叠装验证。若图样规定隔套在1.5千牛轴向载荷下参与端盖预紧，应使用实际轴承座、端盖和紧固件组装，记录加载前后的总叠高、端盖贴合与卸载后的隔套圆度；数值是本例的设计条件，不可直接套到其他结构。若焊缝区出现局部顶靠、压痕或卸载后椭圆，应回到内壁余高、壁厚薄区和端面平行度查因。焊接表面后续还需钝化时，可对照304焊缝热色清除与钝化边界，不能用后处理遮盖制造缺陷。

维易达会把批准结论写进材料替代矩阵：哪些管径与壁厚允许焊管，焊缝内余高上限如何测，周向壁厚取几点，样管前中后如何编号，装配载荷由谁复验。以后更换焊接方式、管材供应商、焊筋去除方法或焊后状态时，重新触发截面、分区尺寸和叠装试验；只更换同一批准路线下的炉批，则按来料文件和既定抽样执行。这样采购获得了清楚的成本边界，质量也能把异常限制到具体原管批次。
