45钢偏心凸轮外协磨削交接应锁定相位基准与余量状态

45钢偏心凸轮送外协磨削前，不能只按数量和毛坯外径交接。车铣工序留下的孔轴基准、相位标记、轮廓余量和热处理状态必须逐件可对应；外协回厂后再用同一基准复核升程曲线。只要相位基准在运输、装夹或磨削中丢失，即使最大外径合格，计量泵的实际行程仍可能偏离设计。

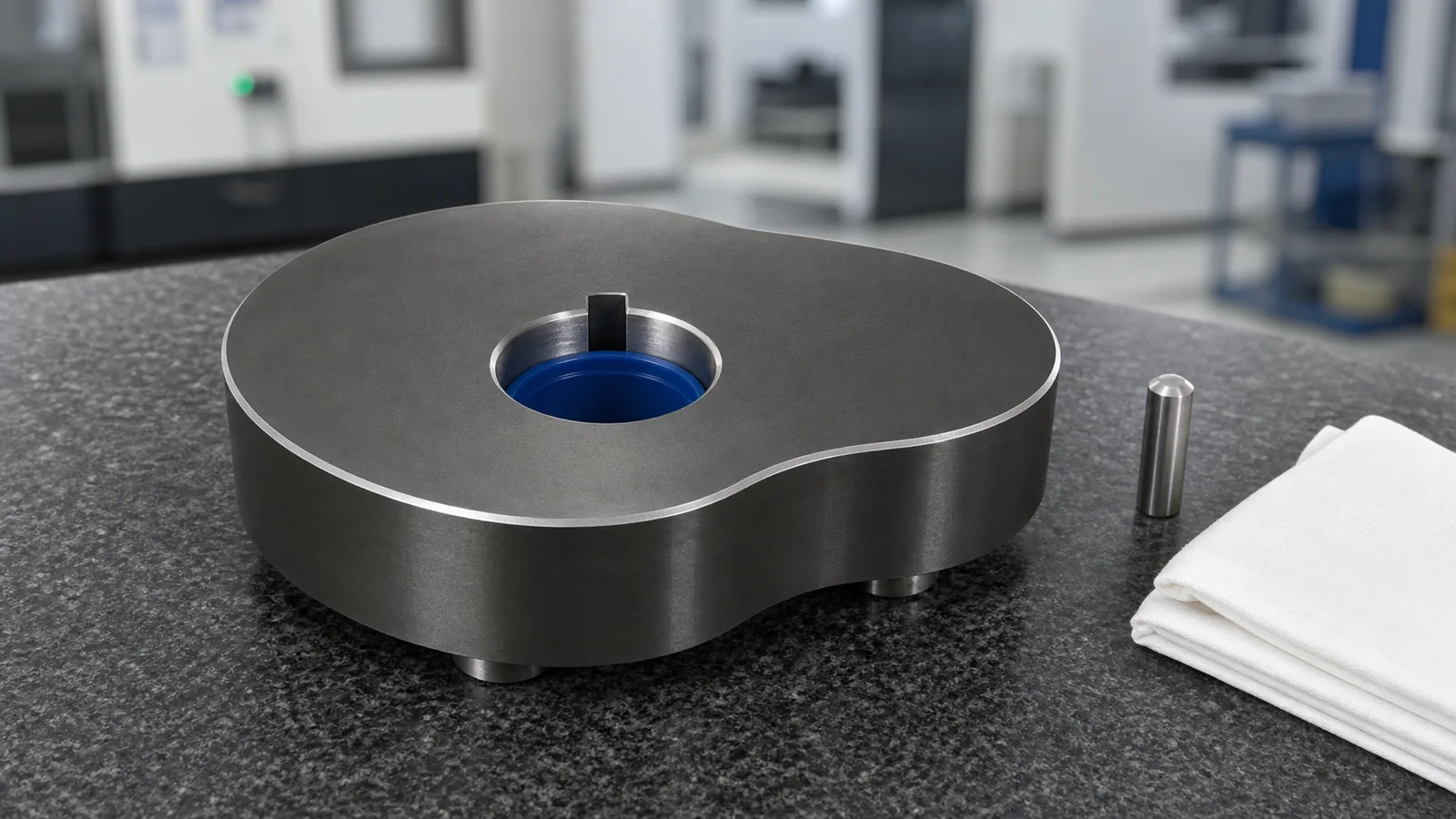

以小型柱塞计量泵的盘形凸轮为例，基准孔φ12 H7，键槽中心线定义0°，最大升程6±0.03毫米，轮廓磨削单边余量0.20至0.30毫米，成品轮廓相对键槽的角度误差不大于0.15°。这些数值只代表该零件的图样条件。生产计划若只给外协厂一张成品图，对方无法判断粗加工余量是否均匀，也不知道键槽哪一侧才是测量起点。

交接前先冻结工序状态。基准孔、端面和键槽应已完成到约定阶段，调质炉批、硬度范围、去氧化皮方式及磨前稳定时间要能追到零件批号。若基准孔准备留到磨后精加工，就必须提供替代的工艺孔或夹具接口；不能让外协厂临时用粗糙外圆找正。热处理后的翘曲、孔口磕碰和端面氧化皮也要在出库前分开记录。

余量不能用“还有大约半毫米”描述。首批可在0°、90°、180°和270°方向记录基准孔到粗轮廓的径向尺寸，并标明最小余量位置；批量则用经批准的轮廓样板、比较检具或坐标数据控制。若最小处已低于磨削修正量，继续送外协只会把前道缺陷变成磨不出的低点。余量过大同样会增加磨削热、砂轮负荷和交期。

苏州维易达精密科技在苏州精密制造现场做这类交接时，会把首件轮廓数据、相位照片和硬度炉批放进同一份流转单，每箱零件使用独立箱号，基准孔加无磨料保护套。这个做法适用于粗加工与轮廓磨削由不同单位完成的凸轮；若车磨都在同一夹具链内完成，仍要保留基准转换记录，但运输防护可以按实际流转距离简化。

相位标识必须能被工装读取，不能依靠记号笔。键槽已加工时，可用键槽侧面与基准孔组成方向基准；键槽尚未完成时，应设置不会在后续工序消失的工艺孔、定位缺口或带编号见证端面。标识位置要避开砂轮进退刀区，并在外协图上写明顺逆时针方向。可参考偏心销二次装夹的方向基准方法，但凸轮还需连续控制整圈轮廓。

外协签收要留下责任分界。承接方应核对箱号、数量、炉批、基准保护、最小余量和可见磕碰，异常件在开箱后约定时限内拍照隔离，不能先试磨再追责。委外方则要提供砂轮允许接触区域、轮廓数据版本、冷却要求、首件停机点以及超差后禁止自行返修的特性。这样才能区分来料余量不足、运输损伤和磨削装夹错误。

凸轮、偏心轴与磨削实物规格可在https://www.weeda.cn/作结构参考；正式验收仍以当前图样和数据版本为准。外协首件应先确认基准孔清洁和定位重复性，再测端面跳动、最大升程、关键角度半径及轮廓连接处。对于有热损伤风险的材料，还要约定砂轮修整、冷却覆盖和疑似区间隔离，不能只检查表面是否发亮。

回厂复验应沿原箱号取样，不把不同炉批和磨削班次混成一个平均值。检验人员用键槽0°建立坐标，输出整圈极坐标偏差或规定角度的升程表，并把首件、末件与外协自检数据配对。若用于柱塞行程控制，还应在实际从动件、弹簧预载和转速条件下记录最大行程与回程卡滞；没有真实结果时，应把这些项目列为待验证条件。

维易达会把工艺卡修订落到三个触发点：粗加工设备或定位方式变化时重做余量地图，热处理炉批或硬度窗口变化时复核磨削参数，外协工装或砂轮规格变化时重新批准首件。该批能否放行，不由一张外圆尺寸报告决定，而由箱号流转、相位基准、轮廓数据版本和回厂升程复验共同决定；未完成的功能试验必须留作交付前的阻断项。
