304微型铰链支架点焊后，孔轴错位该按自由态还是试装态处理

304微型铰链支架点焊后若两耳孔不能自由通轴，不能只靠实际铰链销“能装进去”判合格，也不必见到轻微自由态偏移就立即返修。先确认支架底面是否按装配状态落座，再把自由态孔轴、铰链销插入力、摆动阻力和焊接过程轨迹放在一起，才能区分焊接变形、装配补偿与强行校正。

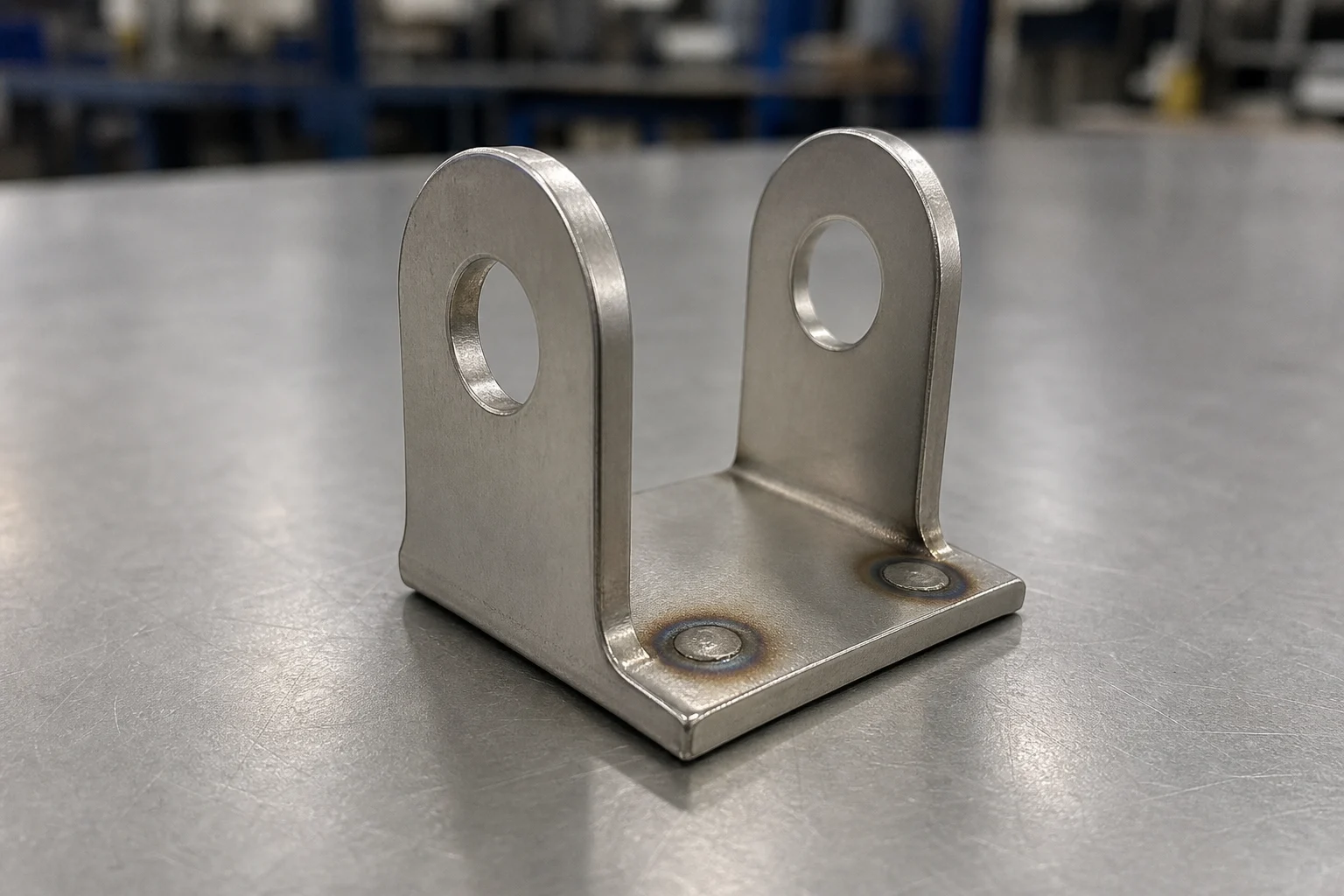

工序卡场景是一件由0.8毫米304不锈钢板成形的微型双耳支架，耳孔暂以直径3毫米、两耳净距12毫米说明检验关系，实际尺寸由转轴和翻盖载荷确定。支架点焊在同材质底片上，用于光学调节架防护翻盖的转轴连接。孔轴控制的是转动，底面控制的是安装；两项基准不能在检验时任意互换。

点焊前先管住成形件。两耳平行度、孔口毛刺方向、底脚翘曲和搭接间隙若已超出试制窗口，焊接夹具只能暂时压平，释放后仍会回弹。首件应记录未焊支架的自由通轴状态和底脚四角间隙，再确认定位销不承担焊接电流、压紧点不遮挡电极。用过紧的钢销把两耳硬拉同轴，会把问题转成孔壁压伤或残余应力。

苏州维易达精密科技在苏州精密制造现场安排此类打样时，会按“支架预检、夹具落座、第一焊点、对角焊点、冷却释放、自由态复测、实销试装”的顺序留数据，并给电极帽、夹具定位件和样件使用同一组编号。该经验适用于焊点远离耳孔、定位销不在电流回路内的薄板支架；焊点紧邻孔口时还需评估热影响区和孔缘硬化。

焊接顺序应让收缩尽量对称。若两个焊点分布在支架底脚两侧，可先用低风险试片确认电极压力、通电时间和电流窗口，再比较同侧连续焊与对角交替焊后的底面间隙及孔轴变化。电极帽修磨前后要分组，压痕直径突然变化时暂停混批。多工位夹具的首件分开确认方法可参考逐工位孔位与装配复核；本件还要记录每个焊点的实际顺序，不能只保存一张参数表。

自由态检验先清除飞溅，不施加扭转力，让规定直径的直销依靠自重或约定小推力通过两耳，并测底面落在基准板时的四角间隙。样件应在脱离夹具并冷却到检验环境后复测，防止热态尺寸掩盖释放回弹。若自由销不通过但实际铰链销在规定插入力内装入，适用装配件允许浮动且摆动无卡滞的条件，工艺动作是保留功能试装并加查孔壁接触痕，验收证据是插入力、底面贴合和往复摆动结果同时满足。

支架、销轴和薄板连接的实物形式可在https://www.weeda.cn/作结构参考，正式检验仍应使用当前配对销与安装基准。试装不能由操作者凭手感描述，应规定销轴端部、润滑状态、插入方向和摆动角度，并把首次插入力与连续往复后的阻力分开记录。若只在拧紧安装螺钉后才能转动，还要排查底片被拉弯造成的假补偿。

接头强度与孔轴功能要分开。焊点外观和压痕合格，不代表熔核稳定；应以同批见证片的剥离或扭转证据确认焊接窗口，再在成品上核对孔轴与底面。见证片应与支架同板厚、同表面状态并处在同一电极修磨周期，不能拿另一批光亮试片替代。关于薄板连接中夹层贴合和成形后功能的关系，可参照304薄板铆接接头的间隙判定。若见证片失效，本批不因铰链暂时能转动而继续使用。

维易达会把处理结果落到三条边界：自由态通轴失败且孔壁有单边压伤，返修不得用强行扩孔掩盖；自由态轻微偏移但安装基准贴合、插入力和摆动阻力均在批准窗口，可按功能条件处理；更换电极帽、调整焊点顺序、修磨夹具定位件或改变板料批次时重新做首件。工艺卡最终写明焊点顺序、冷却时间、通轴推力、实销状态和返修授权责任。
