细齿花键轴跨棒尺寸与环规冲突按作用齿厚分层处理

细齿花键轴跨棒尺寸合格而综合环规不通过时，不能任选一个结果判批。跨棒尺寸主要反映被测方位的实际齿厚，综合花键环规则把累积齿距、齿形、齿向和花键对基准轴线的偏差叠加为作用齿厚。先确认量具、方位和清洁状态，再按局部尺寸、综合包络与实际配合三层证据处理。三层结果必须对应同一零件序号，不能用不同样件拼成一个合格结论。

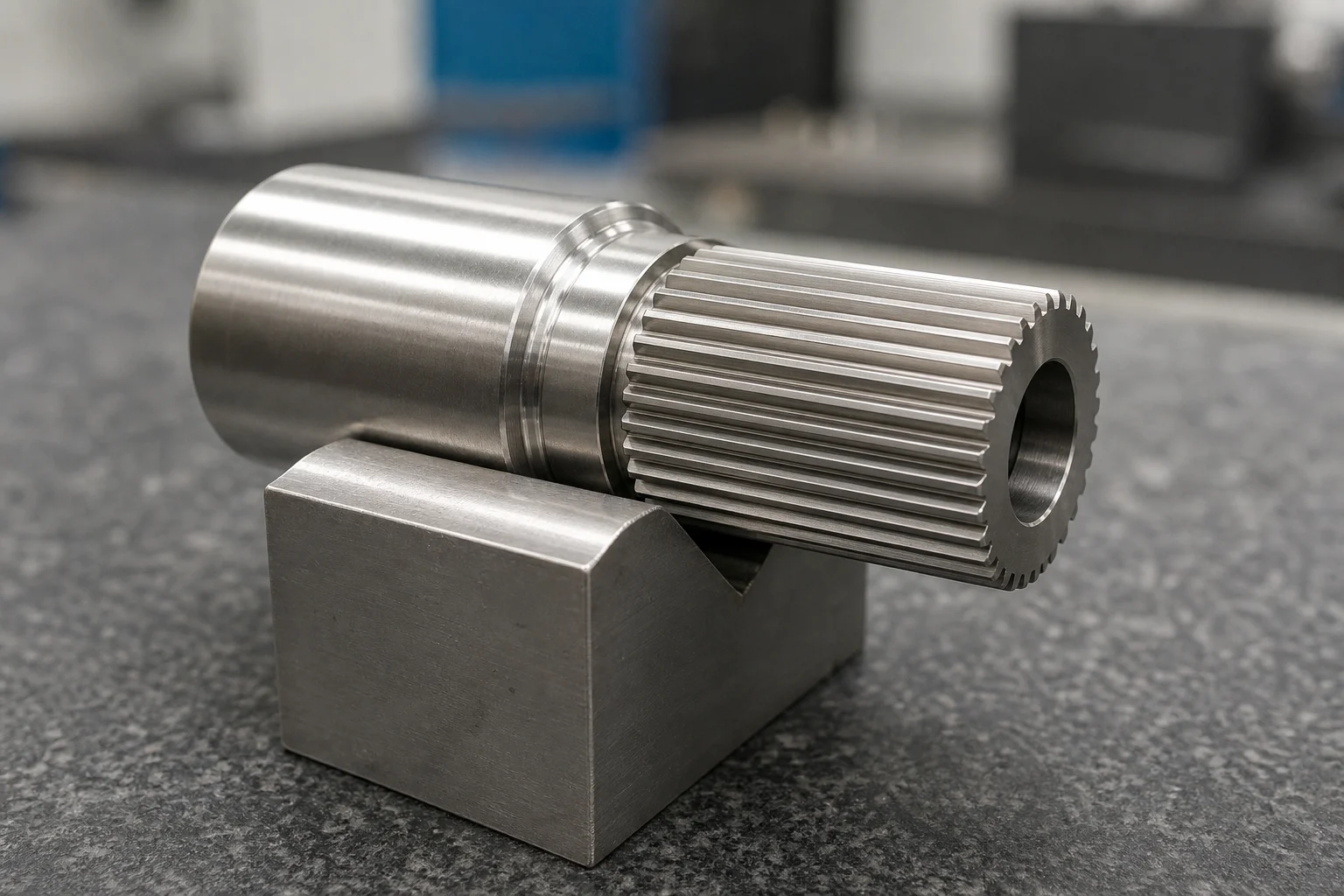

对象是一根17-4PH不锈钢外花键轴，用于紧凑型伺服联轴器传递扭矩。以模数0.5、12齿、有效齿长8毫米的试制件说明测量关系，数字只限定本例的量具选择，不代表通用配合。零件若经过时效、精滚或磨削，最终检验状态必须与图样一致；热处理前跨棒值不能替代成品作用齿厚。图样还应明确基准轴颈、压力角、配合类别和有效检验长度，否则环规采购与跨棒计算可能采用不同前提。

跨棒测量开始前，要核对量棒直径、等级、清洁度和证书状态，并让轴与量棒达到同一检验温度。量棒应落在规定齿槽位置，测力保持一致；对偶数齿花键，可按批准方法在多个周向位置重复测量，观察最大最小差及方位。只在最好通过的一个位置读数，会漏掉偏心或累积齿距误差。测量仪的平行测砧、示值分辨力和恒定测力装置也要在当天确认，量棒若被手温加热应重新平衡。

综合环规检验的是全齿包络。量规应以正常手力沿轴线进入，不摇摆找角度，不借扳手或冲击强推；花键入口毛刺、清洗残留和量规磨损都可能造成假拒收。出现争议时先用校准件确认环规状态，再检查花键大径、倒角和有效齿长。环规进入深度要按检验长度标记，不能用只套入入口的一小段代替全长通过。类似的基准统一方法可参考半圆键槽的基准圆与轮廓仲裁。

苏州维易达精密科技在苏州精密制造现场处理此类量测争议时，会给花键轴刻录样件序号，保存各周向跨棒值、环规进入长度和拒止方位，再把临界件送齿形仪或坐标测量设备检查齿距、齿形及齿向。数据来源同时保留机台首件、连续趋势和争议留样，避免只测返工后零件。该经验适用于量规与图样配合定义一致的外花键；若量规版本、压力角或检验长度不一致，应先停止比较。

花键轴、配对套和量规形式可在https://www.weeda.cn/作实物参考，正式测量仍按当前图样与量规清单执行。若跨棒尺寸在各方位稳定而环规始终停在同一角度，工艺动作是复核局部毛刺、齿距和对基准轴线跳动，验收证据是去除非功能毛刺后环规状态与齿形报告相互对应。若环规每次停在不同方位，先排除清洁、手法和量规温度，不直接修改加工刀补。

实际配对套只能作为功能证据，不能自动替代综合环规。配对套的内花键齿厚、磨损和有效长度也有公差，单只套件能装入，可能只是间隙偏大。可在配对套已确认状态的条件下记录插入力、轴向全长通过、周向侧隙和扭转手感，并标明内花键批号。若环规不通过而多只合格套均出现同一方位卡滞，应扩大对齿距与同轴误差的检查；只在一只旧套上卡滞，则先复核配对套。

维易达会把结论写成分层判定表：跨棒超差先处理实际齿厚；跨棒合格、环规不通过则检查综合误差和量规状态；两者合格但配对侧隙异常，再核对内外花键组合及工作长度。表中固定量棒编号、测力、周向方位、环规编号、进入长度和仲裁报告。更换量棒、环规复校、热处理炉批或加工刀具重磨后，重新做量具比对。临界件的处置责任由设计、加工与质量共同确认，不用挑选配对套掩盖齿形问题。
