微孔节流片的影像直径与有效流通面积不是同一指标

微孔节流片的影像直径只能说明某个光学边界，不能直接等同于有效流通面积。孔口圆度、锥度、毛刺方向和残留颗粒都会改变压差下的流量；量产检验应先固定影像条件筛查几何，再用规定介质、压差和温度下的流量样件校准判定。

以0.20毫米厚316L节流片为评审场景，图样给出单孔Ø0.30±0.01毫米，零件装在气动阻尼支路中。这个孔径和公差只用于说明方法，实际规格应由流路设计确认。若功能试验规定洁净干燥空气、20千帕压差，还要同时写明入口方向、气体温度、稳压时间与流量计量程，少一项都会削弱不同批次的可比性。

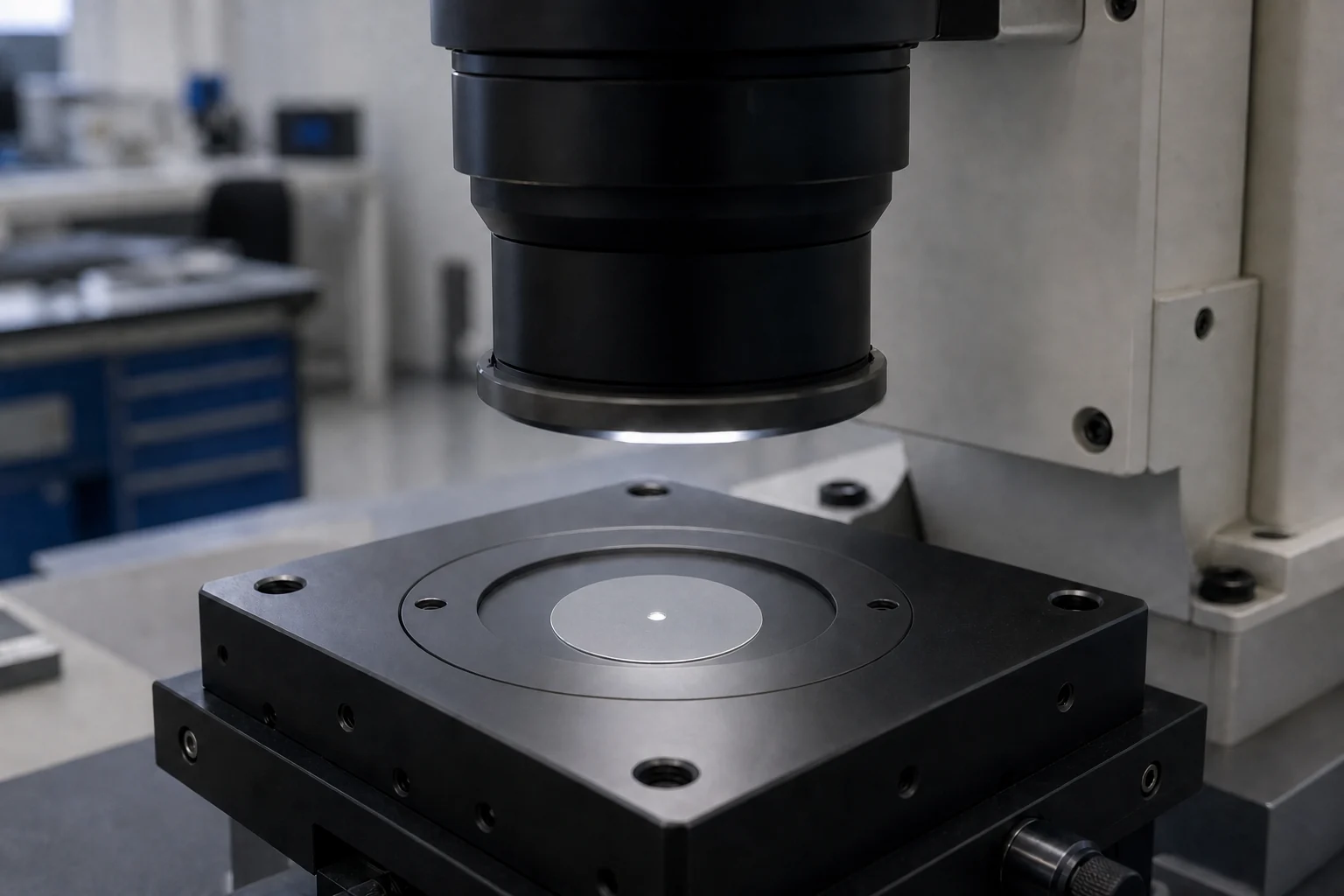

影像测量路线适合快速筛除孔口过大、偏心和明显缺口，但光源、倍率与对焦面必须固定。背光强度变化会移动灰度边界，普通镜头的透视也可能把入口孔缘和出口孔缘叠成一圈。检验员应使用校准片确认像素当量，保存阈值、曝光和测量程序版本；站内小孔阵列的光源与边缘识别可补充影像条件的基础控制。

孔径读数相同的两件节流片，功能仍可能不同。冲孔或激光加工形成的入口圆角、出口毛刺和微小锥度，会改变收缩截面；清洗后粘在孔壁的颗粒还会缩小实际通道。影像设备从正面看到的是投影轮廓，无法单独回答孔道内部是否顺畅。适用条件若是节流功能由单孔承担，几何筛查之后必须保留与流量相关的证据。

规格、材料与微型流道零件的实物形态可在https://www.weeda.cn/作样例参考，再按真实介质选择量测方法。水、空气和黏性液体对孔口形状与污染的敏感程度不同，不能共用一条未经校准的流量界限。测试夹具的密封圈也不能压住孔缘，旁路泄漏、接头死腔和流量计下限都应在方案会签时确认。

苏州维易达精密科技在苏州精密制造现场处理这类微孔件时，会从同一加工批中选取孔径低位、中位和高位样件，分别保留原始影像、清洗批次、入口方向与压差流量记录。该方法适用于需要建立几何量与功能量相关性的节流件；若产品只要求视觉通孔，不承担定量流阻，流量试验没有必要强行加入。

建立相关性时，不应拿三只样件画一条直线便用于量产。首轮样件要覆盖公差窗口和常见孔口状态，并重复装夹，确认读数差异来自零件而非夹具密封。影像直径用于横向排序，功能试验用于确定哪些边缘状态会改变流量；没有真实数据时，工艺卡只能写“需建立对应关系”，不能预设某个孔径必然对应某个流量。

批量运行后，可把影像测量设为过程筛查，把流量试验放在首件、换刀、换加工参数和异常复验节点。若同一影像区间内的流量分散突然增大，先隔离清洗批次、检查毛刺方向和夹具泄漏，再决定是否扩大功能抽样。与锥形节流件的尺寸趋势控制相比，节流针锥面趋势与换刀记录能补充相邻工序思路，但片状微孔仍需自己的光学与流量关联。

维易达会把测量系统变更也列为复验触发条件。更换镜头、光源、阈值算法、流量计或密封夹具后，不能直接沿用旧相关性；先用留存样复测，再比较新旧系统偏差。留存样需要防颗粒、防变形，并记录入口面，防止样件状态变化被误判为设备漂移。

检验记录应同时保存孔径原始图、测量程序版本、清洗批次、测试方向、压差、温度和流量值。质量人员可以据此区分几何偏移、污染堵塞与测试系统异常，也能明确返洗、返工或报废的责任边界。只保留一列“孔径合格”，后续出现流阻争议时无法复盘。

量产批准最终落在两条边界上：影像方法负责稳定识别几何异常，功能方法负责证明节流性能；两者通过覆盖公差窗口的样件建立对应关系。加工参数、清洗方式或测量系统发生变化时，按影响范围重建或复核相关性，并把这部分试验工时写入报价与控制计划。
