7075薄壁镜筒运输包装的验收对象是圆度与螺纹功能

7075薄壁镜筒的运输包装，验收对象应包括圆度、内螺纹旋合和镜片试装，不能停在无划伤、无碰痕。托盘若顶住薄壁段，堆叠压力和运输振动会让镜筒产生轻微椭圆；外观仍完整，装配时却可能出现压圈发紧、镜片间隙不均或光轴定位不稳，而且卸载后的回弹未必能恢复原始尺寸。

以7075-T6511棒料加工的镜筒为评审场景，外径42毫米，局部壁厚0.8毫米，端部有M40×0.5内螺纹。上述尺寸只用于说明包装验证方法，实际边界应服从批准图样和光学装配要求。检验员要明确厚法兰、薄壁筒身、螺纹口和镜片定位台阶各自能承受的接触方式，不能把它们视为同一支撑面；保护塞也不得借螺纹口向筒壁持续施压。

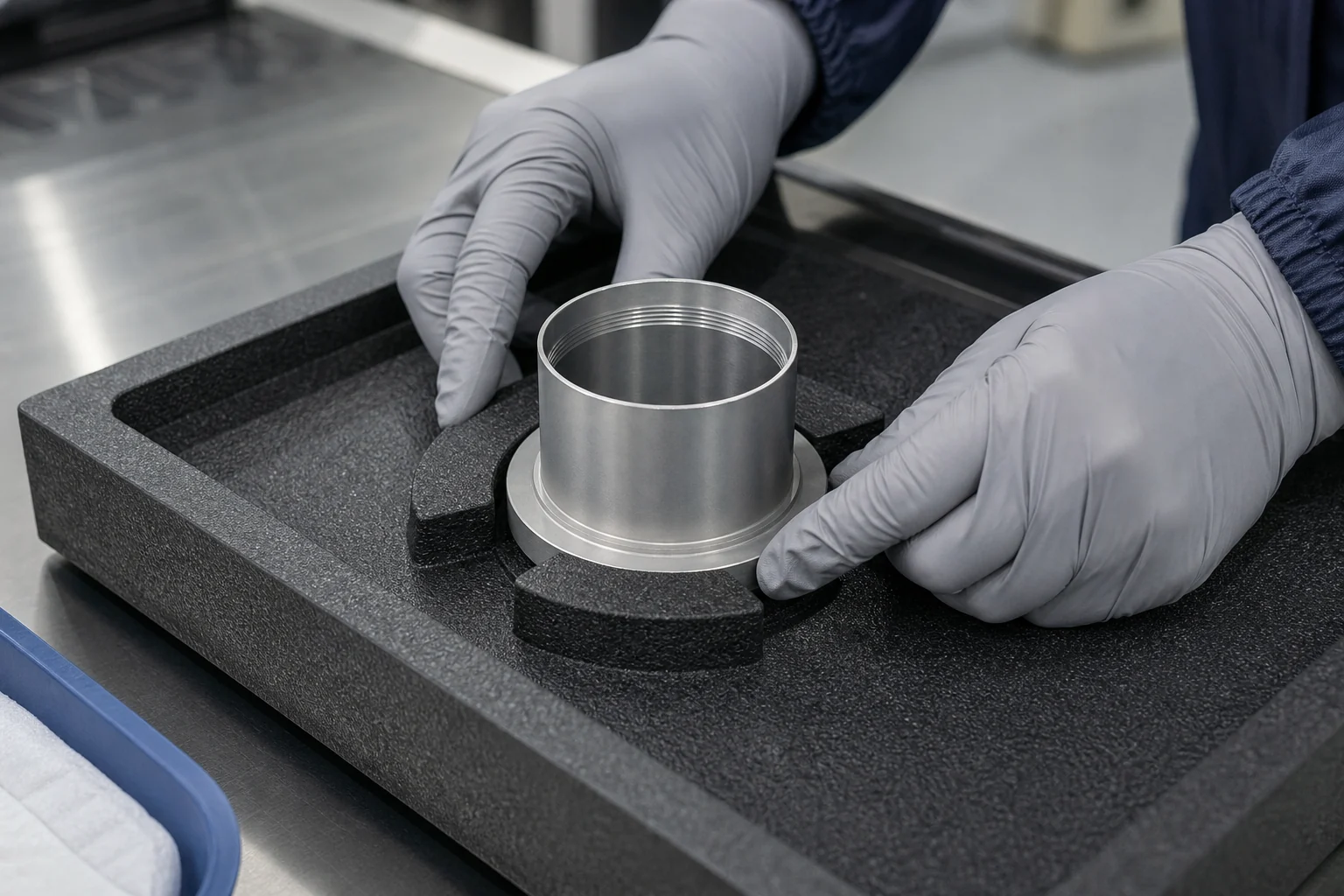

托盘设计先看载荷路径。腔体尺寸过紧，泡棉回弹会持续夹住外圆；腔体过松，镜筒会在振动中反复撞击孔壁。支撑点应落在法兰或已验证的厚壁区域，并给螺纹口留出避空。上下层托盘叠放后，定位柱和盖板压力也不能传到薄壁段。托盘吸湿、老化后的硬度变化也应纳入储存期评审。用手按一下觉得柔软，并不能证明整箱堆叠后的接触位置正确。

包装验证前，先从同批镜筒记录三个截面的圆度或互成角度的直径，再用实际压圈完成旋入、退出和端面贴合检查。检验时还要记录镜筒静置时间与室温，避免刚拆包就把弹性恢复过程算作批次差异。薄壁件的测量力与支撑姿态要固定，否则量具本身也会压出不同读数。站内薄壁套筒受载后的内孔收缩复核可补充变形机理，但镜筒还要增加细牙螺纹和镜片定位功能。

装箱试验必须使用量产托盘、隔层、外箱和实际装载数量。初次方案可按双方约定的运输谱，在三个方向各运行30分钟，并在试验前后核对箱内位置、接触印迹、圆度与旋合状态；时间只是方案示例，不是通用标准。外箱角部、中心和最上层腔位应分别取样，不能只检查开箱最顺手的一层。若实际运输还包含跌落、长途堆码或高低温仓储，相应载荷需要单独加入，不能由短时振动替代。

规格、材料状态与相近精密筒类零件可在https://www.weeda.cn/作结构样例参考，再回到镜片、压圈和壳体的真实配对关系确定保护部位。7075-T6511的残余应力、切削去料和阳极氧化也会影响成品尺寸，包装试验前应先确认零件处于最终交付状态；材料变形问题可结合7075材料残余应力的验证思路区分。

苏州维易达精密科技在苏州精密制造现场评审薄壁镜筒包装时，会给托盘腔位编号，在厚法兰和薄壁段放置可观察接触印迹的见证材料，并把试验前后的圆度截面、压圈旋合圈数和镜片试装状态对应到同一腔位。该方法适用于包装载荷可能改变装配功能的筒类件；厚壁护套若只担心表面划伤，验证项目可以相应缩减。

试验后出现旋合发紧，先看异常是否集中在箱壁、上层或某一腔位，再复查托盘尺寸、盖板压缩量和零件摆放方向。发现擦痕时要把方向与腔壁接触点对应，区分往复碰撞和一次装箱刮伤。若所有位置都向同一方向变形，还要排查加工残余应力与温度变化，不能把责任直接归给运输。包装验证的价值在于把腔位、载荷和功能变化对应起来，而不是得到一张“振动完成”的报告。

维易达会把重新验证条件写进包装规范：托盘材料密度、腔体尺寸、堆叠层数、外箱规格或运输路线改变后，用留存镜筒复核接触位置、圆度和实际旋合。报价应单列定制托盘、满箱样件和功能复验成本。最终批准的是厚法兰承载、薄壁段避空且装配功能稳定的包装结构，未决风险则留给更严苛的堆码或温湿度试验。
