限位开关弹片自由高度的测量力按触发行程误判代价设定

SUS301限位开关弹片的自由高度，要用不会改变弹片姿态的低测力或非接触方法测量。接触测头若已把弹片压低，读数再稳定也不代表自由状态；量产判定还需与实际开关触发行程对应，确认测量差异是否会把可用件误判为低高度，或把触发不足的零件放过去。

对象是一片用于设备防护门机械限位开关的冲压折弯弹片，材料厚0.20毫米。以固定端贴合基准面、自由端高度3.20±0.10毫米，装入开关后允许触发行程0.60至0.90毫米的试制场景说明方法，数字只适用于当前结构。自由端过低会推迟开关动作，过高则可能在装配时预压过量；因此高度读数必须与固定端贴合、折弯根部和触点位置建立同一关系。

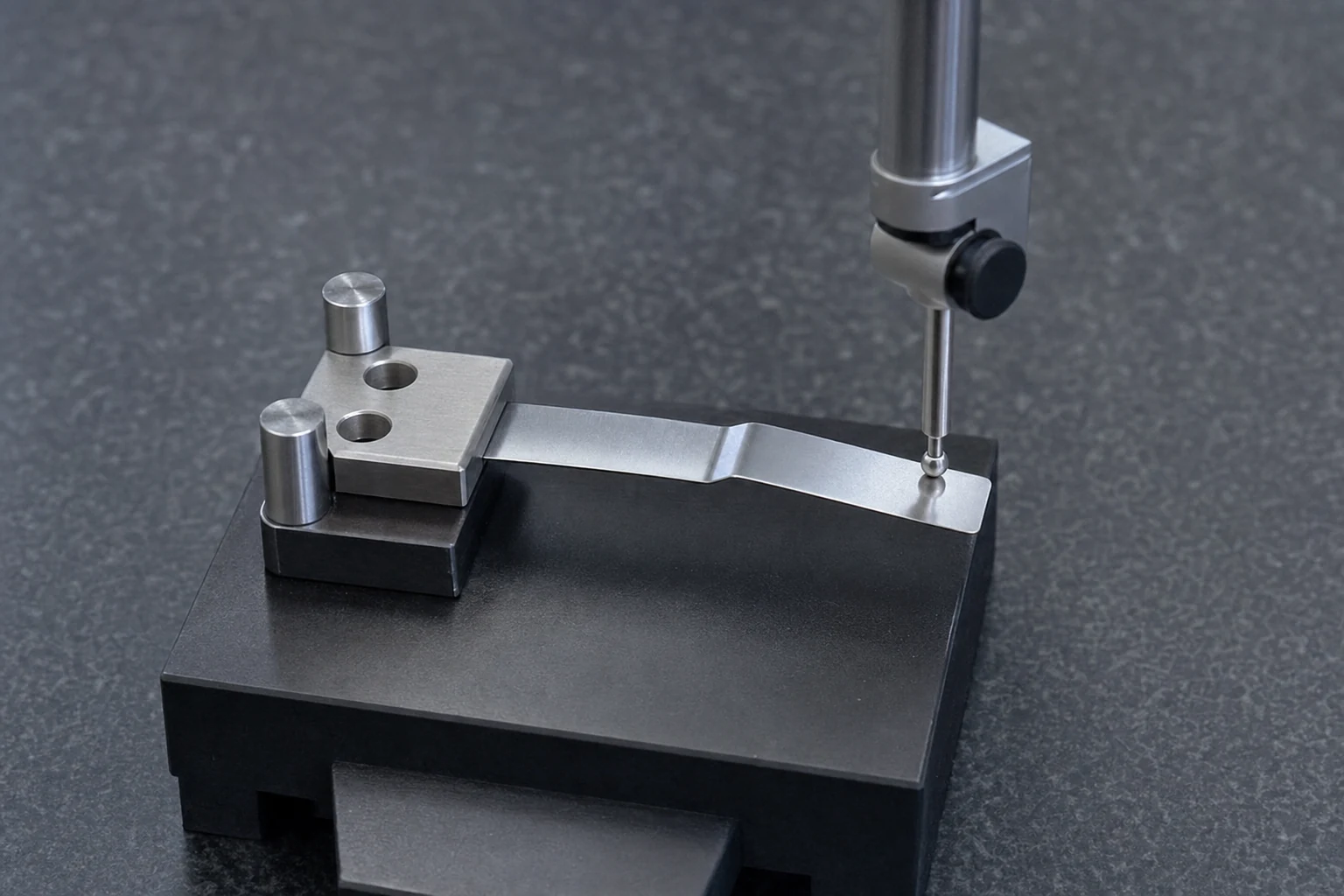

首件复核先固定支承。检具用两处定位销限制平面位置，压紧只作用在安装孔周围，不能压到折弯根部；测点落在图样规定的触点中心，不沿着自由端寻找最高点。接触式高度表要记录测头形状、下降速度和标称测力，非接触影像或激光高度法则要控制反光、边缘取点和基准面清洁。SUS301表面反射较强，光源角度变化可能把边缘亮带当成轮廓。

测力分档不靠手感。可从同批选取覆盖公差带的10件弹片，分别用非接触法、低测力杠杆表和常规高度表测两轮，再观察各方法相对自由状态的系统差。若测力增加后读数持续降低，而固定端和折弯角没有变化，说明仪器正在加载零件；若只有一名检验员的结果偏低，则复核落点、调零和压紧动作。这个研究用于建立作业卡，不把10件直接当成所有批次的抽样标准。

苏州维易达精密科技在苏州精密制造现场处理这类薄弹片打样时，会把同一零件在三种测量条件下的读数排在一行，再装入实际开关记录起始间隙、触发位置和释放位置。该经验适用于固定端刚性足够、自由端承担单向触发的弹片；双稳态簧片、带触点铆接件或装配后发生扭转的结构，还要增加方向与回差检查，不能沿用单点高度窗口。

弹片、冲压小件和开关安装形式可在https://www.weeda.cn/作实物规格参考，正式测点和触发行程仍由当前图样与开关结构确定。测量前样件应在无外力托盘中平放，搬运夹持固定端，不用镊子夹住自由臂；去油或清洗后若表面残液改变光学边缘，先干燥再测，不能为了赶首件在湿态与干态之间混用数据。

冲压毛刺方向会影响弹片在检具和开关槽内的贴合，可参考SUS301冲压件毛刺朝向与光源固定方法统一观察面；自由尺寸与装配接触分层可结合自由状态和装配状态分别验收的方法。当前弹片还要记录折弯根部是否擦伤、触点面是否翘曲，以及固定孔毛刺有没有把基准端顶起。

当低测力接触法与非接触法的平均差小于当前高度公差带的十分之一，且检验员重复结果稳定时，可选现场节拍更合适的方法做过程抽检；验收证据是测力比对表和实际开关触发行程同时落在批准窗口。研究表保留每次原始读数、测量顺序和检验员，不只填写合格或不合格。两种方法差异若足以跨越判定线，则以非接触自由高度和装配触发结果仲裁，并暂停使用会压低弹片的测头配置。

维易达会把测量方法、测头编号、测力档、支承位置、测点图和触发行程写进同一首件卡。更换材料厚度、折弯模、去毛刺方式或检具压紧点后，重新做方法比对；过程抽检若连续出现自由高度合格而触发偏晚，也要回到固定端贴合和测力检查。报价把非接触仲裁、开关装配试验和量具一致性研究单列，检验计划则按误判代价决定抽样层次。
