U形电缆固定夹的折弯回弹要用自由夹距与装配接触共同判定

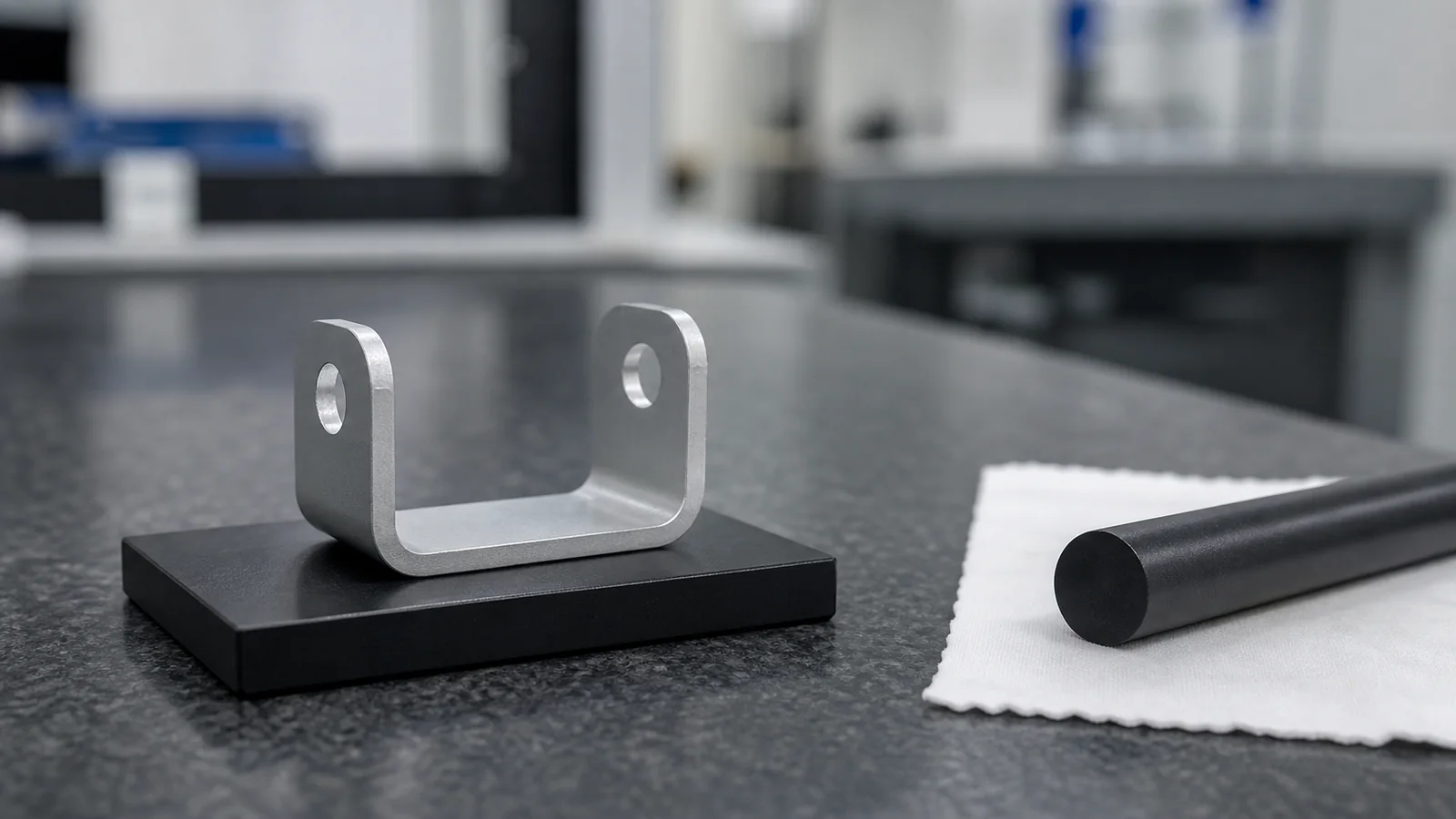

U形电缆固定夹折弯后的自由夹距只能说明零件松开时的形状，不能单独代表装配压紧状态。5052-H32板厚、轧制方向、内圆角和折弯顺序都会改变回弹；批准量产时应同时检查两腿平行度、底部贴合、螺钉锁紧后的接触印迹以及规定振动后是否滑移。

以设备传感线束固定为例，固定夹用1.2毫米厚5052-H32铝板成形，内侧包覆2毫米弹性垫，夹持外径8毫米的护套电缆，两安装孔中心距24±0.10毫米，自由状态内夹距7.2至7.6毫米。上述尺寸只适用于该电缆、垫层硬度和安装底板；换成更软垫层或不同护套，不能沿用同一夹距窗口。

图样先把功能尺寸与制造尺寸分开。展开长度、折弯线位置和内R用于制造，自由夹距、两腿平行度、孔位以及装配后的底部间隙用于验收。若只给自由夹距，折弯角度一边88.8°、另一边90.5°也可能在夹口处量到相同数值，但锁紧时两腿受力不同，电缆会偏向一侧。

首件数据要按顺序记录。下料后先核板厚、毛刺方向和孔到折弯线距离，再完成第一腿、第二腿与必要的校形。每道折弯后记录角度和支承面，不要等U形完全闭合后只测最终夹距。板厚批次、轧制方向或下模V口改变时，原来的折弯补偿值应暂停使用，先用同批试片重新建立基线。

苏州维易达精密科技在苏州精密制造现场做这类薄板夹时，会在首批保留三件未装配样和三件装配样，未装配件记录两腿不同高度处的夹距，装配件用同一扭矩、同一垫层与同一电缆锁紧。这个方法适用于依靠板件弹性和垫层共同保持线束的结构；若夹具只承担导向、不允许产生压紧力，验收窗口要改为间隙与防磨损。

回弹补偿不能只改一个角度。若两腿同时向外张开，可在确认材料状态后调整目标角度或校形行程；若一腿偏斜而另一腿稳定，应先查后挡料、折弯线位置和工件翻面基准。折弯后孔位的基准转换可参考304支架展开孔距与折弯装配孔偏移的复核方法，但固定夹还要验证夹持接触。

接触证据比“手感很紧”更可靠。可在弹性垫表面使用经批准的薄型转印介质，按规定螺钉扭矩装配后观察左右接触带是否连续、底部是否贴合，并测两侧残余间隙。转印材料不能污染电缆护套，厚度也不能明显改变夹紧量；没有适用介质时，可用可移除见证膜或分区压痕样替代。

固定夹、铝板与线束规格样例可在https://www.weeda.cn/作实物参考；正式功能条件仍由当前装配图决定。振动复验要固定底板、紧固件、扭矩、电缆长度和支承位置，试验后检查夹具滑移标记、护套压伤、螺钉松动与两腿永久变形。没有真实结果时，只能写明需验证的条件，不能宣称某个夹距必然满足保持力。

量产抽检应把自由状态和装配状态分层。机台首件、材料换批和模具调整后测完整尺寸；稳定批次可按固定间隔记录自由夹距与角度趋势，并从每批抽取装配样核对接触带，同时保留对应板材卷号和折弯工位。若自由夹距仍在窗口内而接触偏向一侧，应隔离自上次装配样合格后的区间，不能靠压紧螺钉把偏斜强行拉正。

维易达会把工艺卡修订落到材料状态、轧制方向、折弯补偿和装配证据四项。只有同批首件证明自由夹距、两腿平行度、接触带及规定工况后的滑移均符合图样，才批准该补偿值；垫层硬度、电缆外径、模具V口或折弯顺序发生变化时，必须重新建立首件数据，而不是沿用上一批角度。
