长套筒两端内孔都合格，同一根芯轴为什么穿不过

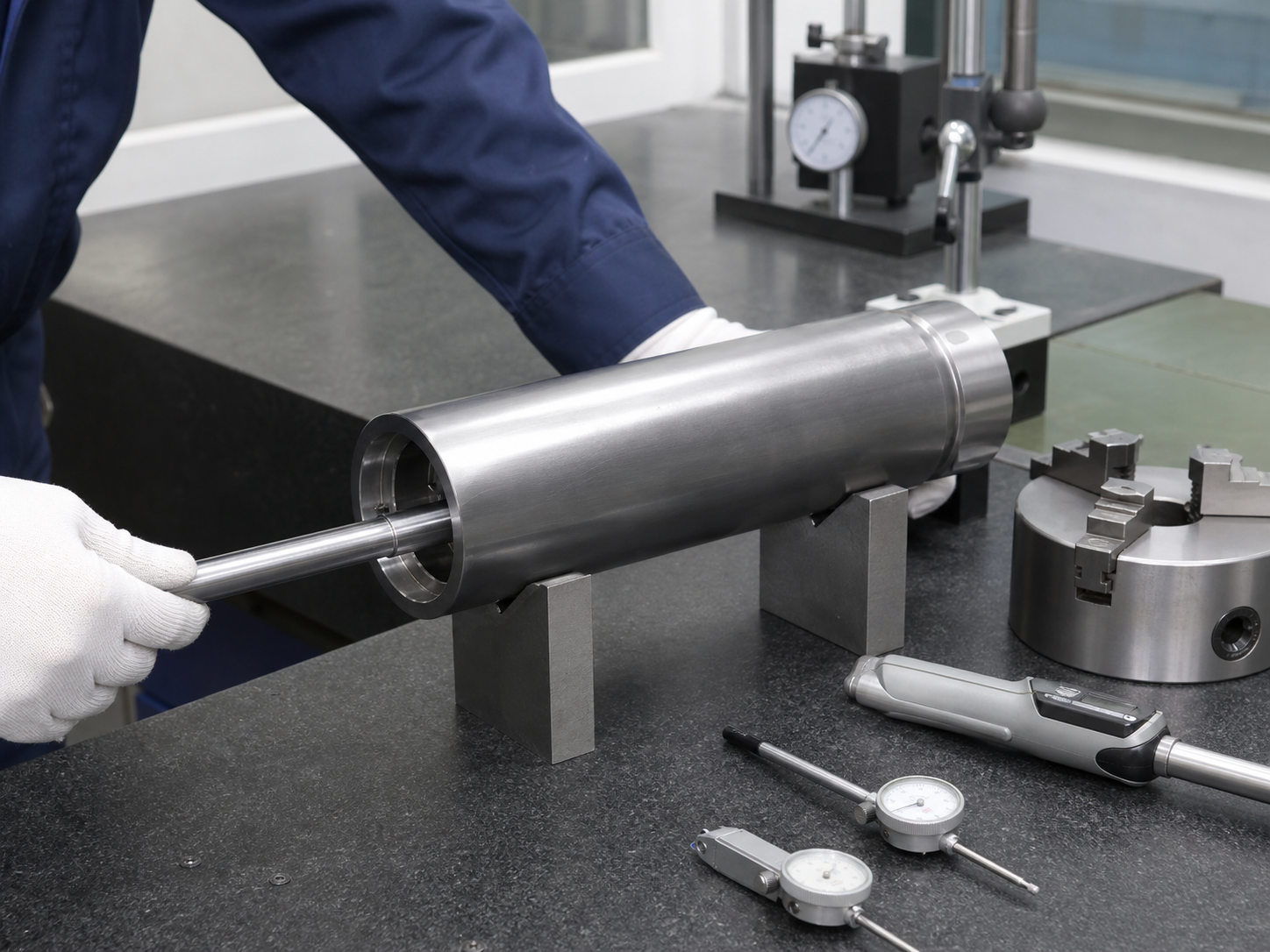

一根长约 240 毫米的钢制套筒，两端各有一段 φ20 H7 内孔，中间用较小的通孔连起来。加工时从左端镗 45 毫米深，掉头后再加工右端。检验员用内径表测两边，孔径都在 20.000 至 20.021 毫米内，圆度也没有明显问题。装配工把一根长芯轴从左端推入，到中间位置就卡住了；换右端试，结果一样。两张尺寸记录都合格，整件却不能使用。

内径表测到的是某个截面的大小，无法证明两段孔共用一条轴线。左孔向上偏 0.03 毫米，右孔向下偏 0.03 毫米，各自仍可做出合格直径，长芯轴却要同时穿过两个方向不同的孔。芯轴与孔的直径间隙若只有两三丝，这点轴线偏移已经足以卡住。把问题继续归到孔径补偿，反而可能把 H7 孔放大，配合精度丢了，同轴问题依旧存在。

误差多半在掉头装夹时进入。第一端加工后，操作者用毛坯外圆在三爪卡盘里重新夹紧；毛坯外圆与已经镗好的内孔本来就不完全同轴，卡盘重复定位误差又叠加进去。软爪里残留一根切屑，端面没有贴实，或者长件悬伸后被夹爪推歪，第二端程序即使沿机床主轴走得很准，也只会加工出另一条轴线。

工艺基准要在第一次装夹时建立。可以先车出供第二次夹持的精基准外圆和端面，再完成第一端内孔。掉头后用已经加工的基准外圆落入软爪，夹紧前清理爪面和端面定位块，并用百分表检查外圆跳动。要求更高时，可把表头伸入第一端内孔找正，让第二端加工直接继承已完成孔的轴线。找正过程虽然多花几分钟，却比整批做完再返镗便宜。

软爪也不是车好一次就长期不管。爪孔直径与工件夹持外圆差得太多，只靠三处线接触夹住长套筒，稍微增加夹紧力，薄壁段就会变成三棱形。软爪应在接近实际夹紧状态下镗制，夹持长度覆盖稳定区域，并给端面留出可靠止挡。每次换批先夹一件测跳动，爪面碰伤或卡盘拆装后重新修整。

如果中间通孔允许刀杆通过，两端关键孔尽量在一次装夹中完成。长镗杆的长径比过大时会振动，不能为了追求“一刀贯通”硬撑。车间可先试镗，观察孔壁振纹和尺寸锥度；刀杆刚性不足，就保留掉头方案，把基准转换和找正写进作业指导书。工艺好坏取决于误差是否可控，不取决于装夹次数看起来多少。

苏州维易达精密科技做这类长套筒打样时，会把局部孔径与整件通轴分成两项验收。首件先用内径表确认孔径，再用接近装配长度的磨制芯轴试穿，同时记录两端基准外圆的跳动。量产抽检只测孔径，最容易漏掉的正是装配功能；加入一根结构简单的长芯轴，反而能在机边快速拦住轴线错位。

芯轴检具也要留出合理间隙。把芯轴做成孔的理论最小尺寸，环境温度变化、油膜和微小毛刺都可能造成假卡。通常先按产品允许的最大轴线偏差和实际配合间隙反算检具尺寸，再规定自重通过还是轻推通过。需要了解套筒、轴类零件的结构和加工示例，可参考 https://www.weeda.cn/ 中的实物资料；最终检具公差应由产品装配要求决定。

出现卡轴后，不要立即重镗两边。先在平台上用 V 形块支承套筒，转动工件测两端基准外圆跳动，再用长芯轴或带表测杆判断偏移方向。若第二端孔相对第一端呈固定方向偏移，重点检查掉头找正与端面贴合；若同批偏移方向杂乱，软爪夹屑、夹紧力和操作重复性更可疑。把偏移方向记下来，比只写“芯轴不通”更有利于追查。

成本优化可以从减少无效精度入手。非配合的毛坯外圆没有必要磨得很准，真正承担二次定位的那一段必须在首序加工出来。孔径、同轴要求和芯轴通过条件也要同时写进图纸，避免车间只盯着 H7。工艺部门用首件数据确认基准转换能力，稳定后再降低抽检频次。这样省下的是返工和报废，不是把找正步骤从程序单上删掉。
