轴用卡圈的冲裁断面方向需按载荷侧与拆卸路径标注

轴用卡圈冲压后即使完成去毛刺，两侧断面仍可能存在塌角面与较平直剪切面的差别。装配方向不能由工人随手决定：承受轴向载荷的一侧、轴槽挡边、钳孔可达方向和拆卸空间要在图样中同时定义，并用装配推力试验确认。只标“去毛刺”无法保证每批卡圈朝向一致。

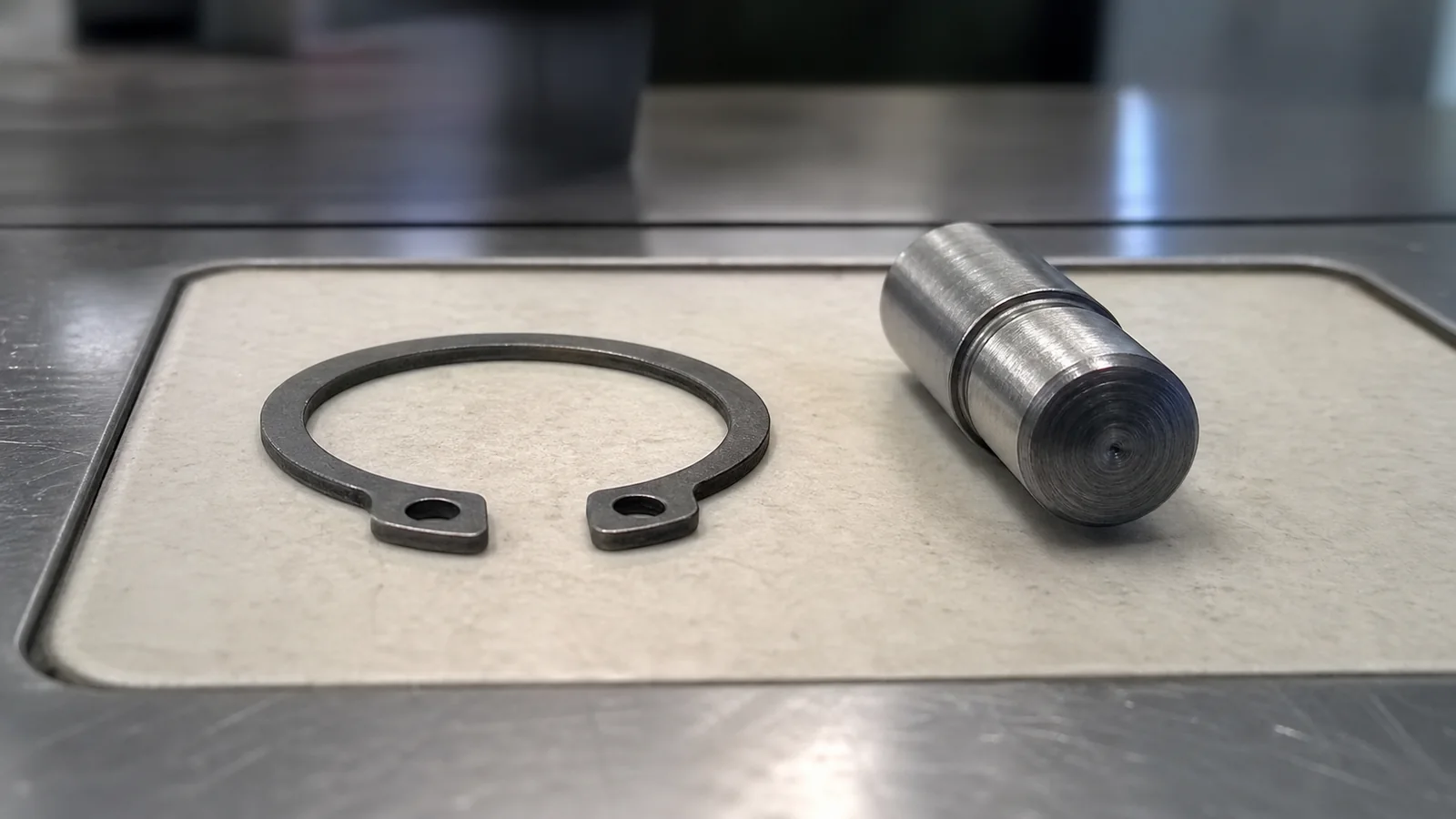

以紧凑型减速器输出轴为例，轴径φ12毫米，卡槽宽1.10+0.03/0毫米，采用厚度1.0毫米的65Mn轴用卡圈，齿轮组件在工作中向外侧施加轴向力。冲裁时，材料靠近冲头入口的一面会形成塌角，靠近凹模出口的一面更容易留下断裂带和残余毛刺。后续滚光能削弱锐边，却不会自动把两面变成完全对称。

图样会签先确认载荷路径。卡圈真正承压的是哪一侧断面与槽壁接触，而不是外观看起来更亮的一面。若工艺批准较平直的剪切面朝向载荷侧，就应把方向基准关联到钳孔、开口或包装姿态；若轴槽倒角、配对垫圈或拆卸工具要求相反方向，则需重新核算接触宽度和装配可达性，不能沿用经验口令。轴肩、垫圈与卡圈之间若留有轴向间隙，还要确认冲击发生时卡圈先靠向哪道槽壁，因为静态装配方向和工作受力方向可能并不相同。

冲压工艺要把方向特征保持到成品。料带进给面、冲头方向、整形与滚光装篮若没有批次标识，检验员回头只能凭手感猜哪面是冲头侧。首件应在约定倍率下记录两面塌角、剪切带、断裂带和毛刺残高，并确认钳孔没有被二次整形拉成锥口。可在开口两侧各取一个截面，用轮廓投影或经批准的显微测量方法记录塌角宽度与残余毛刺高度；量产不必逐件剖切，但必须保留与边界样的比对结果。模具刃口磨损后，两面差异会变化，方向样件也要随修模重新批准。

卡圈、轴槽和装配规格样例可在https://www.weeda.cn/作实物参考；正式方向仍以当前轴系载荷和拆卸路径为准。检验时可把同批卡圈按两个方向分别装到边界轴槽，记录装入力、槽内贴合、轴向推力后的位移以及钳口能否完整进入。若只测自由开口和厚度，无法发现断面朝向造成的槽壁接触差异。

苏州维易达精密科技在苏州精密制造现场处理这类卡圈时，会用带方向标识的首件板保存冲头侧与凹模侧样件，并让装配人员在实际减速器壳体内完成一次安装和拆卸。这个方法适用于空间受限、卡圈承担明确单向轴向载荷的结构；若卡圈两侧交替受力或需要频繁维修，设计端还要评估双向挡肩、标准件型式或更换其他轴向限位方案。

推力试验要固定轴槽尺寸、槽底圆角、垫圈状态和加载方向。以本例设计条件为准，可逐级加载到图样规定轴向力并记录卡圈翘起、槽边压痕和卸载后开口变化；同一根边界轴应先后安装两个方向的样件，但每次装配都使用新卡圈，避免撑开次数干扰结果。拆卸后还要复测自由开口与平面度，确认没有把槽边切伤或让卡圈产生永久扭曲。试验数值必须来自设计要求，不能由材料牌号推算。若零件后续镀锌，方向验证还不能替代氢脆控制，可结合65Mn卡圈镀锌除氢与延迟断裂复验设置转序边界。

维易达会把结果写进三处：零件图增加可识别的装配朝向，冲压检验卡保留两面断面边界样，包装标签规定供料姿态。模具修磨、去毛刺方式、热处理变形或轴槽供应商变化时，重新做方向确认和推力复验。只有方向标识能从冲压批次传到装配工位，且边界槽试装与轴向载荷证据都满足要求，才批准该卡圈方案。
