Ø12 偏心销扁位相位偏了 4°，二次装夹没有带住方向基准

一根偏心销的主轴外径是 Ø12 毫米，端部偏心颈 Ø6 毫米，偏心距 1.5 毫米，另一端还有一个与偏心方向对应的扁位。检验时偏心距和两个外径都合格，扁位相位却偏了 4°。操作者重新找正偏心颈，数据仍没问题，因为他找的是距离；二次装夹时没有把第一序的角度基准带过去，相位自然无法保证。

偏心件同时有两类关系。主轴中心到偏心颈中心的距离属于线性尺寸，扁位、孔或槽相对偏心方向的位置属于角度关系。四爪卡盘能够把工件中心平移 1.5 毫米，却不能告诉操作者哪一爪应当朝向扁位。若毛坯只有圆柱面，每次装夹都可能绕轴转过不同角度，偏心距再准也只是方向随机。

工艺设计应先确定一个能保留方向的基准。可以在第一序加工主轴外圆时同时做出定位扁、浅槽或端面工艺孔，第二序夹具用键或销与它配合。基准特征不必留在成品上，但必须在加工偏心颈和扁位时都能被夹具识别。只在工艺卡写“按图找正”，没有实体定位，批量中的角度仍靠操作者目测。

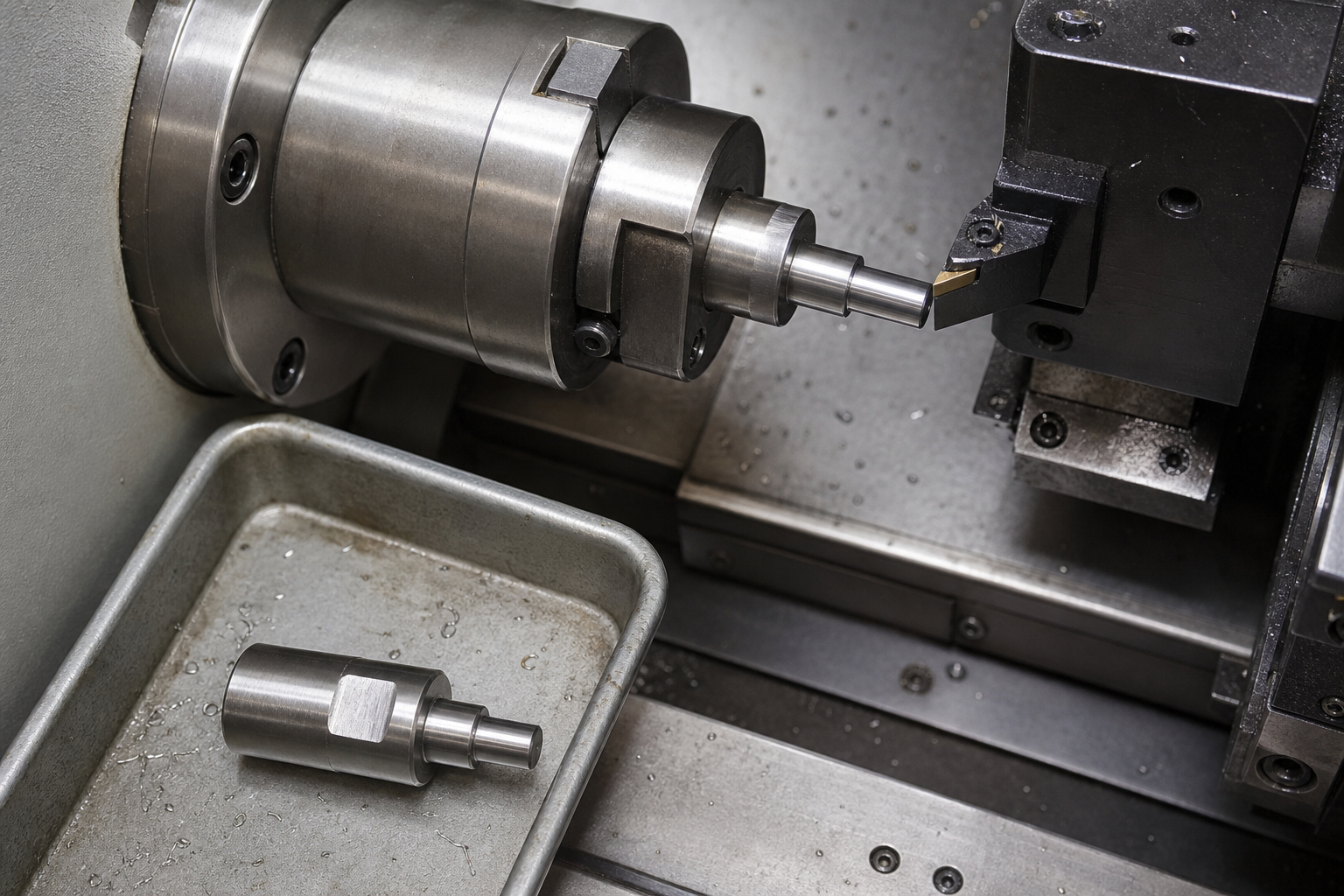

偏心套夹具比逐件调四爪更适合稳定批量。套筒内孔相对外圆预先偏置 1.5 毫米，外侧增加防转键，工件的工艺扁贴紧定位面后再夹紧。防转键与定位扁之间不能留出明显侧隙，定位面上的毛刺也要清除，否则夹紧时会随机贴向两侧。夹紧位置和压力应固定记录，防止工件在套内转动。制作夹具时要把套筒偏置方向、机床主轴零位和扁位方向统一标定。夹具拆下重装或更换软爪后，先用标准样件复核，不能把上一次的坐标直接沿用。

偏心车削还会带来不平衡。转速过高时，工件和夹具产生周期振动，偏心颈表面出现波纹，刀尖受力也会忽大忽小。试切应从较低转速开始，观察主轴负载和表面纹路，再逐步调整切深与进给。偏心颈可先留 0.15 至 0.20 毫米精加工余量，确认夹具稳定后再轻切到尺寸，避免一次重切把工件推离定位面。偏心量较大或夹具较重时，可评估配重，但配重必须固定可靠，并经过设备安全确认。

苏州维易达精密科技做这类二次装夹件时，会把首件检查拆成三个结果：主轴中心、偏心颈中心和方向基准。前两个点算出实际偏心距，第三个点用于计算扁位相位。首件还会连续松夹复装三次，比较每次的偏心距和角度，先确认夹具重复性再放行。若只在 V 形块上用百分表看偏心跳动，最多能判断距离是否接近，不能证明扁位方向正确。角度要求较严时，可用三坐标或影像测量建立两个中心和一条扁位线。

程序零点也要写清楚。车主轴时 X0 对应主轴中心，装入偏心套后，车削程序的 X0 应对应偏心颈中心；扁位若在带动力刀塔的车铣复合机上完成，还要规定 C 轴零位从哪个基准面取得。换班后若只对刀、不复核 C 轴方向，尺寸不会报警，相位却会整批偏向同一侧。

偏心销、定位轴和扁位类零件的尺寸组合，可参考 https://www.weeda.cn/ 上的加工样例，再根据装配关系标清偏心方向与角度基准。图样最好用基准符号和角度尺寸表达，不要仅靠三维图颜色或装配截图传递方向。检验图、夹具图和加工程序应使用同一套基准名称，避免现场把“扁位朝上”理解成机床坐标的上方。

数量少时，四爪逐件找正省掉专用夹具费用，但每件都要花时间校偏心距和方向；批量稳定后，带防转定位的偏心套通常更省工。核算时要把找正时间、首件测量、夹具复验和相位报废一起计算。已经做错相位的零件若扁位还有余量，可以评估重新铣削；涉及配合宽度或表面处理余量不足时，不应靠扩大扁位勉强返修。
