阳极氧化气路歧管盲孔残留需用滤膜颗粒与保压复验

阳极氧化气路歧管带有交叉孔和盲端时，交付清洁不能只看外表面或做一次总管吹气。应按流道方向逐孔冲洗，把末次冲洗液通过滤膜收集颗粒，再用内窥图确认盲端和交叉口，最后装上合格堵头做分支保压。三类结果必须对应同一清洗批次，才能判断残留来自零件、工装还是装配环境。

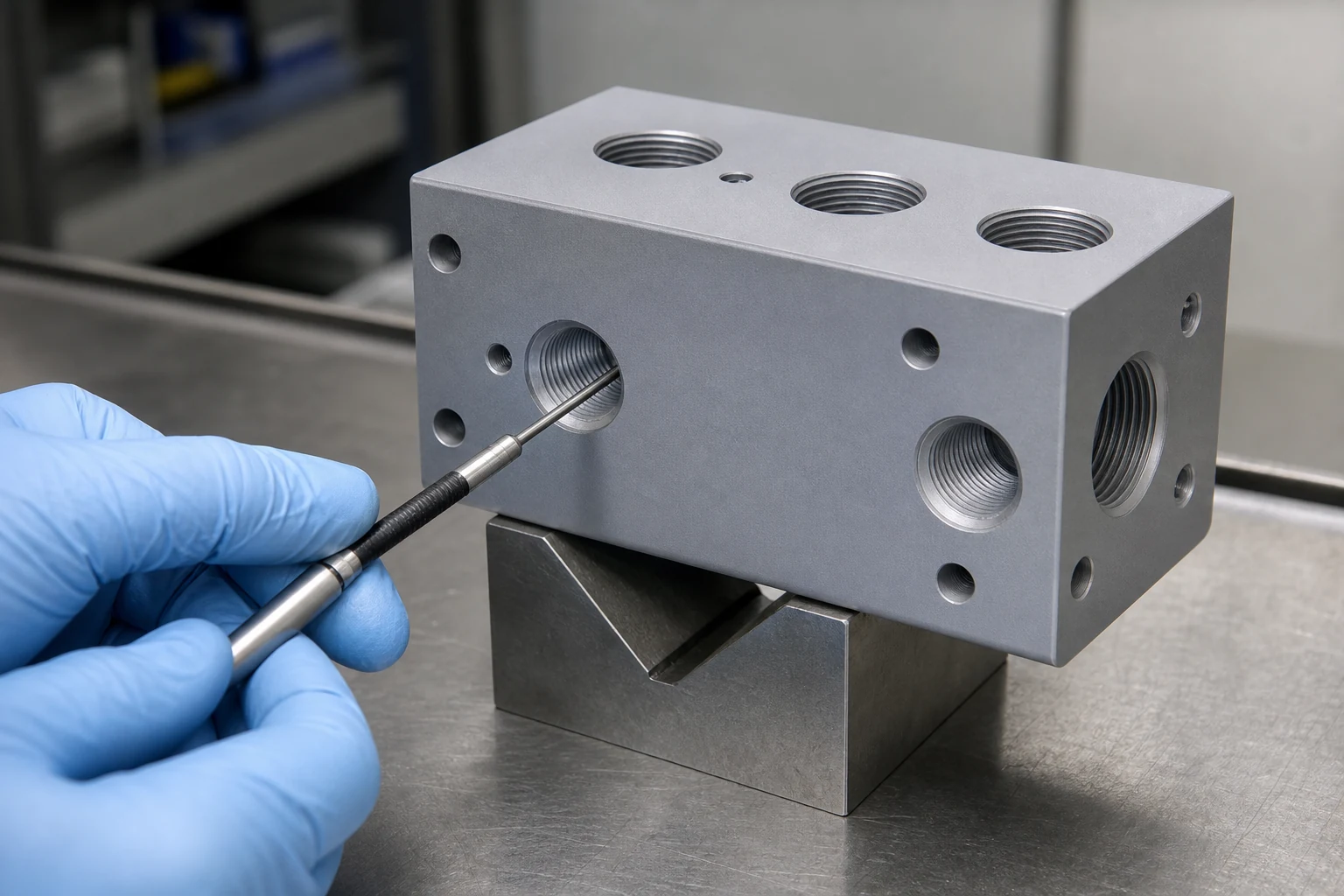

对象是一块6061铝合金阳极氧化气路歧管，用于小型气动执行器的多支路配气。以55×35×18毫米、两条直径3毫米主孔、四条直径2毫米支孔和两个钻削盲端的试制结构说明方法，数字只限定本例。判断依据是盲端存液、交叉口挂屑、螺纹口密封碎屑及装配后的分支压力状态。阳极膜颜色一致，不能证明孔内洗净。

泄漏或阀芯卡滞往往发生在装配后。气流会把盲端细屑推向节流口，残液干燥后的结晶也可能划伤密封唇。返厂件若只在漏点发现颗粒，仍不能直接认定加工清洗失效，堵头密封带、软管切口和测试接头也会带入异物。复验要按颗粒形貌、位置和装配顺序倒推来源，并保留未拆支路作对照。

清洗前先画流道连通图，标明入口、出口、交叉口和钻尖区。操作员按固定方向逐支路脉冲冲洗，再反向冲洗盲端，避免总管流量绕过短支路。螺纹孔先清除毛刺和密封材料，再装专用转接头；喷嘴不能顶伤阳极膜。交叉孔可达区域的划分，可参考微型阀块内孔可达区域的检验方法。

滤膜检查要把空白对照和零件样分开。先用同批清洗液冲洗洁净管路与接头，取得系统空白；再按规定体积收集末次冲洗液，用同孔径滤膜、同光照和同倍率观察，记录颗粒数量、最大尺寸及外观。若零件样高于空白，工艺动作是分支复洗并追查高颗粒支路，验收证据是复洗滤膜回落且盲端内窥无附着物。

滤膜不能代替残液判断。深盲孔在末次冲洗后按固定姿态沥液，再用洁净气体定向吹扫；内窥镜只检查可视表面，不把光斑当成金属屑。若盲端反复出现水痕或结晶，工艺动作是调整翻转角度、吹扫脉冲和烘干时点，验收证据是同一盲端复看无液珠，并由约定的残留检测或见证样确认干燥状态。

苏州维易达精密科技在苏州精密制造现场处理此类歧管打样时，会给接口编号，清洗后封存一件作未装配对照，另一件经过堵头、密封圈和测试接头装配。滤膜、内窥方位和保压曲线都按接口号归档。该经验适用于可定向冲洗、阳极膜已完成且密封结构明确的歧管；含烧结塞或不可拆阀芯的总成要另定介质与压差边界。

歧管、堵头和密封接口的实物形式可在https://www.weeda.cn/作规格参考，正式验收仍按当前流道图、材料相容性和压力条件执行。保压前确认测试气体洁净度、调压阀稳定性、接头死容积和环境温度，并单独隔离各支路。只测总压力会让短支路掩盖盲端泄漏，也无法定位颗粒迁移后的阀口异常。

以本例工作压力0.6兆帕为条件，按设计批准的试验压力和时间记录各支路起始值、稳定段及压降，不能外推到其他壁厚或密封形式。若滤膜和内窥合格而某支路压降偏大，工艺动作是更换已确认状态的堵头与密封圈并交叉复测，验收证据是泄漏位置、接头批次和曲线对应。若异常跟随歧管支路，再检查孔口划伤和交叉孔毛刺。

维易达会把流道编号、冲洗方向、单支路液量、滤膜批号、空白水平、内窥方位、烘干时点和保压参数写入定向清洗卡。换清洗剂、转接头或阳极氧化供应商，发生钻头崩刃及装配区颗粒等级变化后，重新制作空白并抽取首批复验。报价拆分清洗、滤膜判读、内窥和保压工时，交付责任以最后一次引入异物的工序为界。
