往复密封支承环采用PTFE后的开口尺寸按恢复间隔判定

往复密封支承环采用聚四氟乙烯（PTFE）后，自由开口尺寸不能脱离受压时间和卸载后的恢复间隔判定。它位于液压缸密封圈背面，用来限制密封材料挤入配合间隙；采购与进料检验需要同时限定毛坯形态、储运受压状态、测量温度和静置时点，最终还要用实际沟槽装配确认。

以外径22毫米、内径18毫米、轴向宽度2.5毫米的斜切开口支承环为试制场景，图样若给出自由开口1.0±0.2毫米，这个数值只适用于指定PTFE级别、同一截面和规定温度。环件在叠放、扎带捆紧或装入沟槽后都会发生冷流；刚拆包测得0.72毫米，静置后回到0.91毫米，代表测量状态不同，不能直接判为机加工偏差。

第一条路线从模压管坯套料车削，环的径向和轴向性能会受压制方向、烧结状态及取样位置影响，优点是薄环套料效率较高。采购文件应固定管坯内外径范围、批号、取样方向和热处理状态，生产端保留坯料头尾标识。若换到不同壁厚的管坯，即使材料名称相同，也要重新比较开口加工后的分时恢复。

第二条路线由挤出棒料钻孔再切环，材料利用率较低，中心去料和单边大余量可能释放残余应力。粗车后宜留均匀余量，松夹静置，再用连续包络软爪或经确认的涨套精车；斜切口放在尺寸稳定后完成，切口毛刺、刀具推挤和夹紧校圆都要从自由开口变化中分开判断。两条路线的报价应把见证环、稳定等待和二次装夹列明。

已有PTFE高温定位环的持续面压与厚度蠕变验证可用于理解材料受压后的缓慢变形，但密封支承环还多了开口恢复和沟槽约束。材料规格、支承环形态及相邻密封件样例可在https://www.weeda.cn/对照；样例只帮助确认实体关系，本批验收仍以批准的PTFE级别、毛坯方向和沟槽尺寸为准。

苏州维易达精密科技在苏州精密制造现场做这类环件试制时，会把同批见证环分成自由放置、定高压缩和实际装槽三组，逐件对应毛坯位置与切口方向。这个经验适用于未填充PTFE、常温储运和低速往复密封；填充级材料、高温长期受压或旋转密封的摩擦边界不同，需要另定保持时间与功能试验。

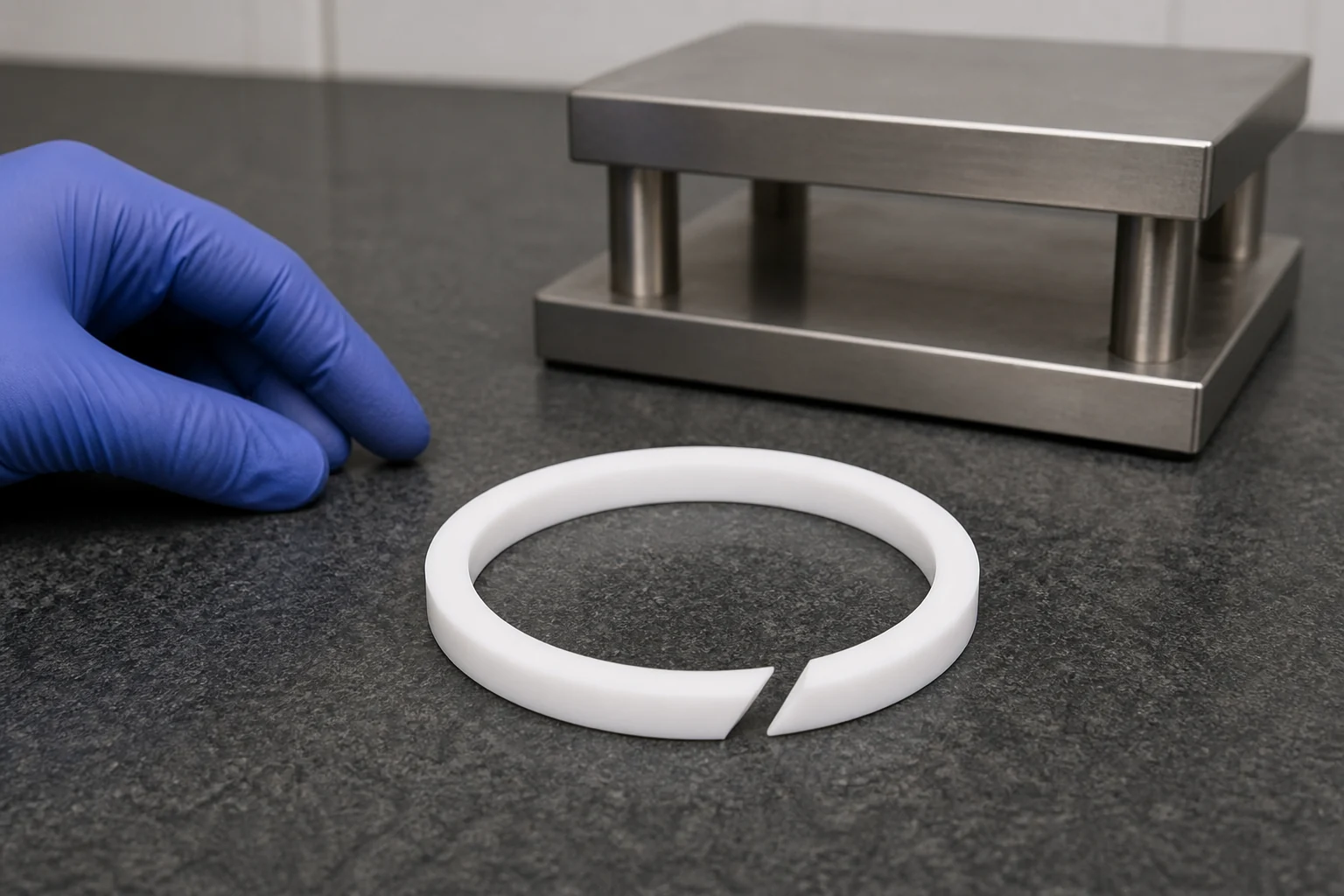

压缩恢复试验可把支承环置于两块平行板之间，用限位垫片把外径压到与目标沟槽相当的状态，保持2小时后卸载，在0、30、120分钟测自由开口、外径和轴向宽度。这里的时点用于建立首批曲线，不是通用材料参数。适用同批毛坯且检验温度一致时，按规定定高压缩并固定卸载计时；验收证据是三项尺寸的恢复曲线和切口无翻边、无裂口。

测量动作要减少人为压缩。自由开口可在平整检验台上用影像仪读取两切口端的规定基准点，外径使用低测力方法并记录最大最小值；手捏圆后再上卡尺，会把检验员施力当成材料回弹。若0分钟偏小而120分钟回到窗口，问题在状态定义；若分时曲线持续漂移或不同毛坯位置分组明显，应暂停刀补，复核毛坯成形方向与储运挤压。

维易达会把恢复曲线与实际沟槽试装分开判定。支承环装入批准的活塞杆沟槽后，切口不得搭接，圆周应贴合且不顶起主密封；再用实际缸筒或等效导向套完成低速往复装配检查。适用沟槽直径、配合间隙和密封组合均未变化时，先核对装槽切口与主密封唇口状态，再以装配阻力、拆检压痕和切口边缘作为验收证据。

库存处置不宜只看包装日期。采购规格应写清毛坯形态、批号对应、包装叠放上限和到货静置条件；进料抽样从箱体上中下位置取环，按同一恢复间隔测量。运输挤压、包装方式、PTFE级别或沟槽尺寸变更时，触发分时恢复与实际装槽复验；只有自由尺寸和装槽状态均符合批准条件，才可减少后续抽样，并把等待时间与见证环成本纳入报价。
