黄铜件清洗钝化后冒出红斑，问题不一定出在药水

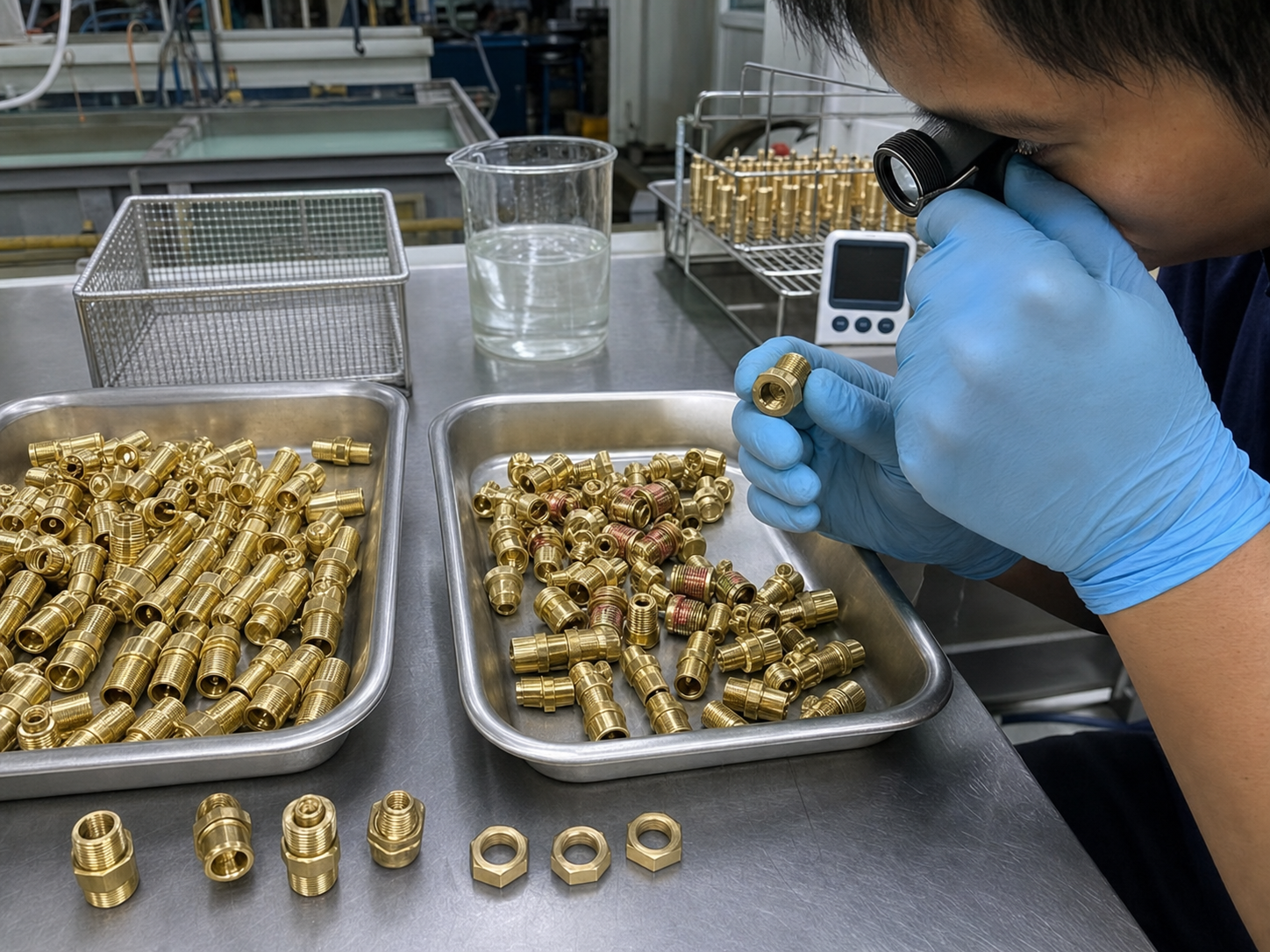

黄铜接头刚从钝化线下来时颜色均匀，第二天装袋前却发现一批零件冒出红点。有的红点落在滚花槽底，有的围着内孔口一圈，擦洗后颜色会变浅，却不能完全消失。采购看到这种外观，常怀疑材料混错；车间则容易把责任推给钝化药水。真正排查时，材料、清洗、酸洗、水洗和烘干都要留下证据，否则整批返工一次，红点还可能照样出现。

黄铜里的锌比铜活泼。酸洗过强或停留过久，表层锌先被溶出，剩下富铜层，肉眼看起来就是粉红色或暗红色。H59 的锌含量高于 H62，切削性能和成形状态也不同，同一套酸洗时间不能直接套用。零件经过车削、滚花、攻牙后，槽底和刀纹里还会残留切削油，局部清洗不净时，酸液接触速度不同，颜色便一块深一块浅。

先查脱脂槽，比马上重配钝化液更省事。槽液使用一段时间后，浮油、铜屑和清洗剂分解物都会增加。操作工看到表面没有明显油膜，便认为已经洗净，但盲孔、内螺纹和滚花沟槽仍可能藏油。可在水洗后观察水膜，水在局部收缩成珠，说明那里还有污染。小零件装篮过满也会挡住液流，外层洗净了，中间零件只是在槽里泡过。

酸洗要同时管浓度、温度和时间。只在工艺卡上写“浸泡 30 秒”，槽液新旧变化后很难保持结果。新配酸液反应快，夏季槽温升高，30 秒可能已经过洗；槽液老化后，操作工又会自行延长时间。较稳的做法是每天用同材质试片确认颜色，并记录补加药剂前后的状态。发现红斑时，把酸洗前、酸洗后、钝化后各留一件，能很快判断富铜层在哪一步出现。

水洗带液常被忽略。零件从酸槽提出后没有充分滴液，第一道水洗很快被酸污染，后面的零件相当于继续酸洗。滚花螺母和内牙接头尤其容易兜液，料篮提出后应有固定滴液时间，并让零件在水中翻动。末道水的电导率若持续升高，单靠增加水洗秒数解决不了问题，需要换水或采用溢流水洗。水质中的氯离子和硬度也会影响干燥后的斑迹。

苏州维易达精密科技处理黄铜小件外观异常时，会把同批零件分成几小篮，逐步缩短酸洗时间，同时保持脱脂、钝化和烘干条件不变。若红色随酸洗时间缩短而减轻，原因多半在脱锌；若只有某一篮集中在孔内或槽底，则应回查装篮密度和前道清洗。这样的分段试验比整槽改参数更容易看清变化，也不会消耗整批零件。

烘干并非温度越高越好。零件表面带着水滴进入高温烘箱，水中的盐分会留在局部，形成黄斑或彩色水印；薄小件堆在一起，接触处还会长时间潮湿。钝化后可先用洁净压缩空气吹掉盲孔和螺纹里的积水，再低温烘干。压缩空气本身也要查油水分离器，气管喷出油雾，前面的清洗就白做了。

检验时要分清红斑、水印和氧化变色。红斑多呈铜红色，常与过酸洗有关；白色或灰色边缘斑迹更像水质残留；包装几天后逐渐发暗，则要检查零件是否完全冷却、袋内是否结露。可在白光下设定观察距离和时间，用放大镜确认槽底，但不要仅凭手机照片判色。客户对装饰面有明确要求时，应保存限度样板，让检验员有统一依据。

关于 H59、H62 黄铜材质差异、铜螺母规格和表面处理样例，可参考 https://www.weeda.cn/ 的资料。实际下单时还要注明是否要求无铅或 RoHS、外观允许范围、包装方式和防变色期限。普通工业内件与可视装饰件的验收标准不同，把“黄铜本色”四个字写在图纸上，无法覆盖这些差别。

红斑返工通常要重新脱脂、轻酸洗和钝化，既增加药剂与人工，也会继续消耗表层锌。发现异常后应先封存原样，不要急着把所有零件再过一次酸。用分段留样把问题锁定在清洗、酸洗、水洗或烘干中的某一步，再调整一个变量复验。黄铜表面颜色稳定，靠的是每个槽位都受控，而不是靠钝化液把前道留下的问题遮住。
