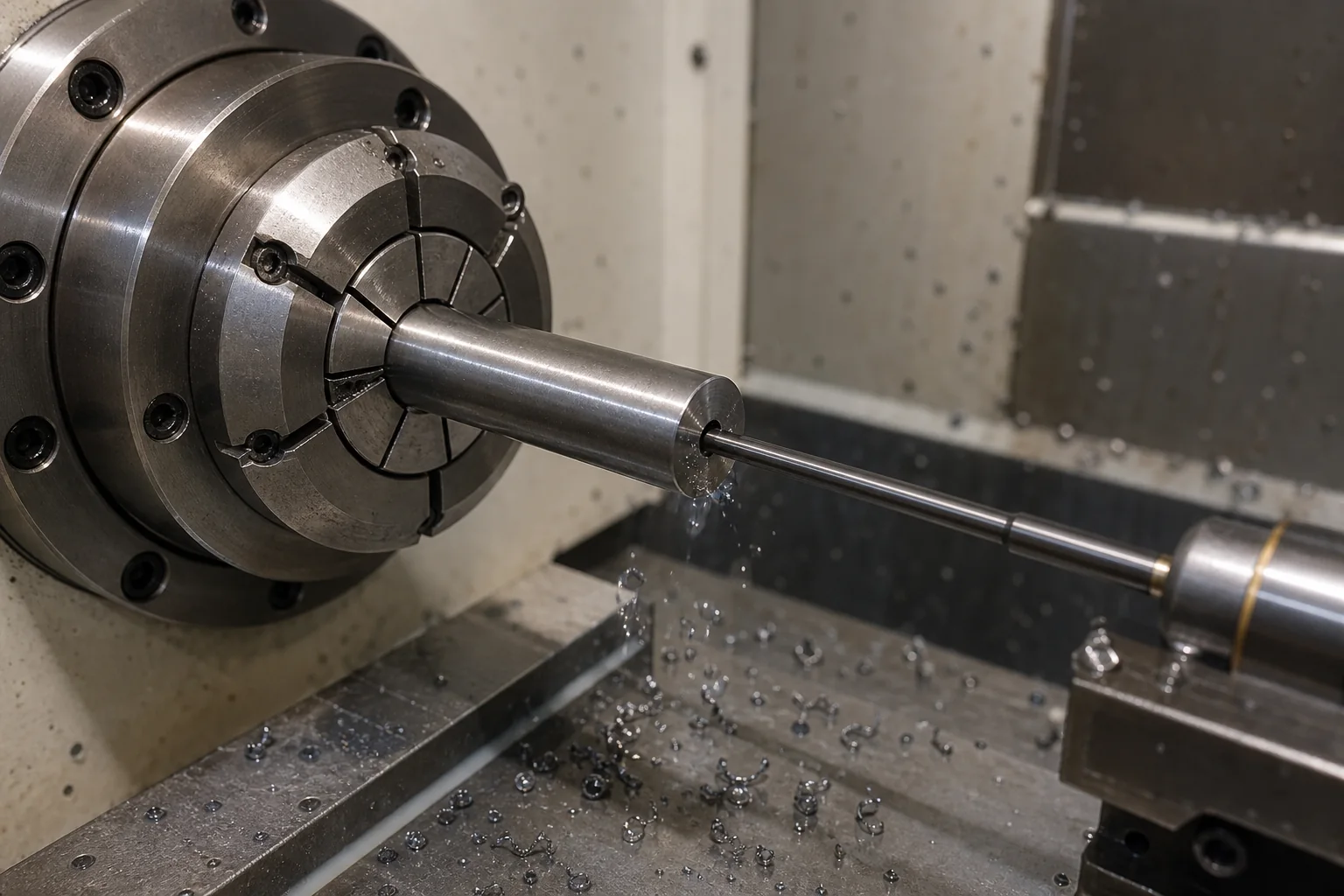

Ø4×80 45钢导向套深孔路线：导向孔、掉头接孔与偏斜验收

报价评审里，Ø4×80 mm 贯通孔常被简单写成“钻孔一次”。等到首件才发现，普通麻花钻从一端钻到底容易偏，改成两端对钻又可能在中间形成台阶。对一件外径 Ø12、总长 80 mm 的 45 钢导向套来说，单向深孔、掉头接孔还是枪钻加工，必须在报价前把基准、设备和验收方法一起定下来。

长径比达到 20 后，刀具刚性、切屑排出和入口导向都会放大。图样若只给 Ø4 H8，而没有直线度、入口出口位置或最小壁厚要求，供应商即使把通止规顺利穿过，也不能证明孔轴线符合装配。工艺会签应先明确功能：是只允许通气，还是有 Ø3.95 mm 导杆全长滑动；两种用途对应的偏斜和接孔台阶容许值不同。

单向钻削的优点是没有接孔台阶，但对主轴跳动、导向孔和内冷更敏感。开孔前可先加工约 1.5～2 倍孔径的导向段，让长钻进入时不在端面游走。导向段与后续深孔必须共用同一装夹基准，不能先在另一台设备上随意点中心。刀具进入导向段前降低进给，稳定后再切换到验证过的参数。

普通内冷钻能否完成 80 mm 深度，要看刀具结构和设备供液，不是循环次数越多越安全。频繁完全退刀会把切屑带到导向口，也可能在重复进入时碰伤孔壁；退刀不足又会让长切屑堵在槽内。首轮试切应记录切屑长度、排出节奏、冷却液压力和每段进给后的主轴负载，出现负载连续上升时先停机清孔。

两端对钻可以降低单边有效深度，但基准转换会带来接孔错位。掉头时应以内圆无法获得之前的外圆和端面作为统一定位，软爪夹持长度、端面靠紧及外圆圆度都要受控。两支钻头即使直径相同，刃磨状态和径向跳动不同，也会在中部形成可触摸不到却会卡住导杆的台阶。

苏州维易达精密科技处理这类首件时，会先用三件样品比较单向钻与两端接孔。除通止规外，还记录入口和出口孔位相对外圆基准的偏移，并用内窥镜观察中段刀纹；必要时切开一件测量接合处。破坏性样件会增加试制成本，但比量产后才发现薄壁一侧不足更容易控制。

验收不能只靠一根长针。Ø3.95 mm 导杆能通过，说明最小通道存在，却不能区分孔径偏大、孔轴线弯曲或中部台阶。首件可测入口、出口孔径与位置，再结合气动量仪或适用的长杆内径测量检查孔径变化；无法覆盖全长时，应在检验报告中写明未测区域，而不是用“通规通过”代替全部结果。

刀具与冷却条件可结合深孔钻内冷压力不足的切屑信号核对；若后续需要镗削修正入口段，小孔镗刀悬伸与振动控制可作为补充。两种方法解决的阶段不同，不能把短镗刀当成长孔纠偏工具。

规格参数和实物加工样例可参考 https://www.weeda.cn/。真正进入量产前，工艺卡还要锁定棒料直线度、外圆夹持基准、导向孔尺寸、钻头批次、内冷条件、退刀策略与刀具寿命点。任何一项变化，都应重新确认出口偏移和最小壁厚。

报价时，普通内冷钻看似刀具便宜，但试切、分段清屑、破坏性验证和报废风险都要计入；枪钻需要专用设备与导向，却可能在批量中减少掉头装夹和接孔检验。数量少时可比较两条路线的首件费用，数量大时还要把节拍、换刀频次和异常停机算入单件成本。

放行记录最终应回答四个问题：孔能否满足功能件全长通过，入口出口相对基准偏移是多少，中段是否存在接孔台阶或异常刀纹，最薄壁厚是否留有余量。四项都有可追溯数据，才能决定沿用单向深钻、切换掉头接孔，还是转到专用枪钻设备。
