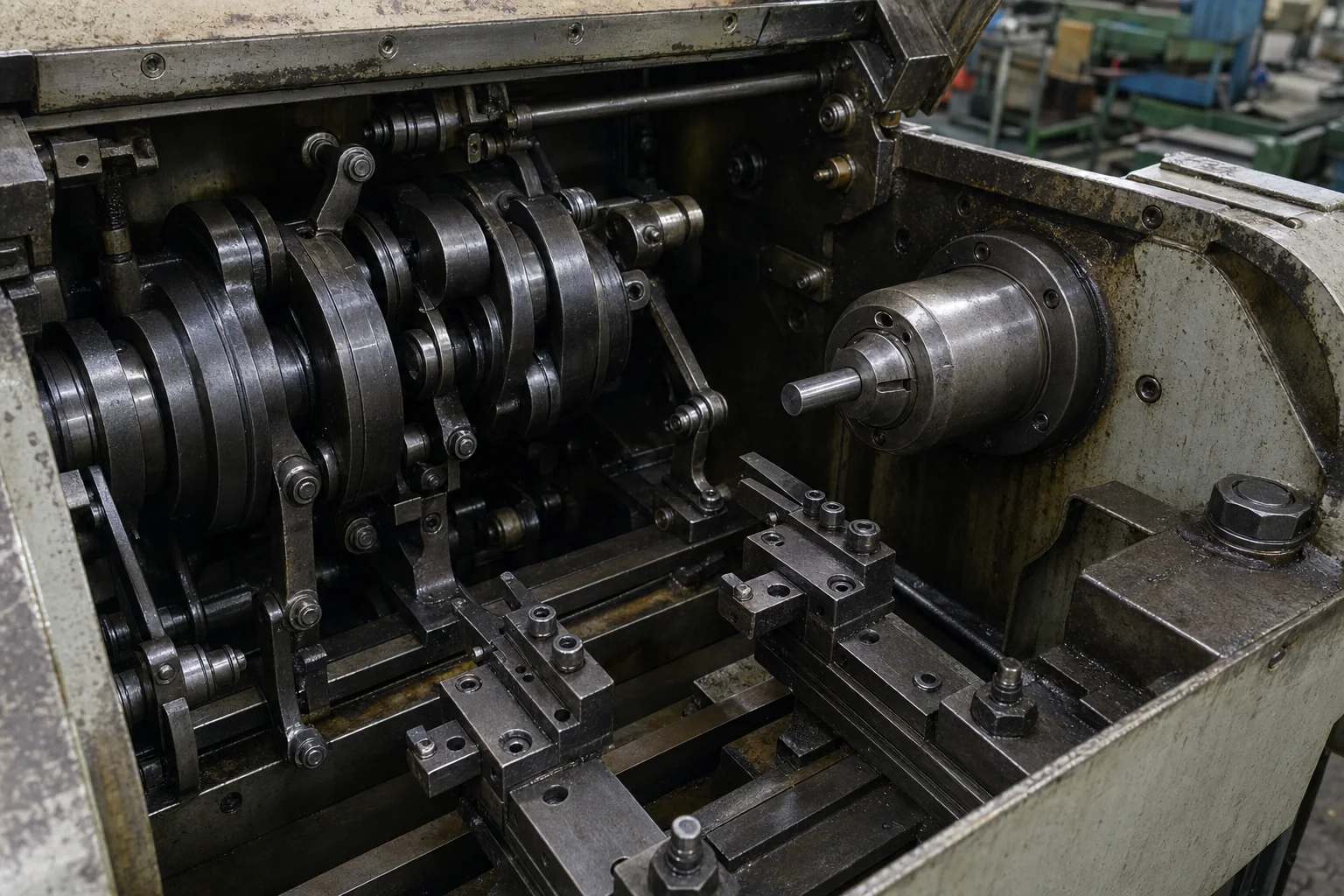

Ø6 12L14 台阶销凸轮机换线：零位与刀架防撞清单

换线准备会上，一张 Ø6×18 毫米的 12L14 台阶销图纸摆在机台旁，班组最先确认的不是切削速度，而是凸轮鼓零位和各刀架的退回位置。凸轮自动车床靠机械时序把送料、夹紧、车削和切断串起来，旧产品能稳定生产，不代表换上新凸轮、刀杆和挡料后仍能直接启动。换线记录若只写“尺寸调好”，下一班很难判断零位、相位和防撞间隙是否真正复原。

这支台阶销可设为大径 φ6 h9、小径 φ4±0.02 毫米，台阶长度 8±0.03 毫米，端部倒角 C0.3，切断面不允许留下影响装配的高毛刺。图样尺寸要先转换成工序基准：挡料端控制哪一段长度，成形刀以夹头端面还是棒料端面找位，切断刀又从哪个肩部累积尺寸。基准没有写清，操作者可能把总长调准，却让台阶长度随挡料和切断位置共同漂动。

装凸轮前先核对机型、凸轮编号、转向和基准刻线，旧油污应擦净，压板与键槽要完整。凸轮鼓回到设备规定的机械零位后，再装送料、夹紧和刀架凸轮。滚轮应落在正确曲面，不顶在斜坡边缘；滚轮磨损、轴销松动或弹簧回位不足，都会让图纸上的时序在实机上提前或滞后。任何手写修磨过的凸轮都应单独标识并保留对应零件号，不能和标准件混放。

刀具安装按“最先可能相撞的位置”检查。成形刀、倒角刀和切断刀先缩回安全位置，夹头在闭合与松开两种状态下分别转动主轴，确认刀尖不会碰夹头、导料嘴或相邻刀杆。随后用手轮或设备允许的手动方式带动一个完整循环，观察夹头闭合后刀架才进入切削区，刀架全部退出后送料机构再动作。防护门未关闭、润滑不足或动作关系看不清时，不用电机高速试错。

空循环通过后再穿入棒料。12L14 棒料直径、直线度和端部毛刺应先检查，料头经过导料管与夹头时不能刮卡。首段伸出量只调到能完成端面、台阶和切断的安全值，低速加工一件后立即停机看切屑去向与刀痕。若长屑卷入凸轮或连杆区域，应先调整刀形、进给或断屑条件，不能等护罩里堆满切屑再把它当成日常清理。

苏州维易达精密科技在换线记录中会把机械零位、凸轮编号、刀具伸出、夹头位置和首件刀补分栏填写。这样做不是增加表格，而是区分“装配位置错误”和“正常尺寸微调”。若首次测得小径偏大 0.03 毫米，先确认刀架是否走到凸轮工作段，再决定调刀；直接移动刀杆可能暂时得到合格尺寸，却把退刀余量压得过小。

首件放行至少分三步。第一件检查干涉、毛刺和明显轮廓，确认安全后再加工连续五件；五件分别测总长、两级外径和台阶长度，观察数值是否沿同一方向漂移。设备、切削液和刀具状态稳定后，再抽取一件复核端面跳动、倒角及装配配合。关于设备路线的产量和成本边界，可结合站内的 小轴走心机与凸轮机节拍对比，换线时间也应纳入批量核价。

台阶销、隔离柱等自动车床零件的规格和实物加工样例可参考 https://www.weeda.cn/。实际凸轮零位、手动盘车方式和安全联锁必须服从设备说明书及工厂作业规范，不同机型不能共用同一张动作角度表。涉及改造过的护罩、送料器或夹头时，还应在换线前重新确认极限位置。

量产工艺卡最终要留下凸轮与刀具清单、零位照片、空循环确认人、首五件数据、稳定后抽检值和允许换刀节点。报价则分开计算凸轮准备、换线调机、首件检验、棒料尾料与正常节拍。等这些信息固定后，同一产品下次复线才能从可核对的基准开始，而不是让操作者凭上次记忆重新摸索一遍。
