12L14薄壁导向套精车后，机上合格为何卸夹就失圆

12L14薄壁导向套精车时机上内孔合格，卸夹后却失圆，先查软爪接触带和精车夹紧压力，不急着改刀补。卡盘把外圆压成受约束形状后，刀具会在这个形状里加工出“圆孔”；零件回弹，内孔随之出现椭圆或三瓣趋势。工艺依据应是卸夹后的自由态圆度和实际柱塞滑动，而不是机内一次塞规结果。

对象是一只用于小型直动电磁机构的12L14易切削钢导向套，负责约束柱塞直线运动。以外径10毫米、内径8毫米、夹持段长6毫米的试制件说明受力关系，单边壁厚约1毫米时，对爪压变化已较敏感；这些尺寸不是通用限值，仍由磁路、耐磨和装配间隙决定。

首件复核要把读数按状态分开。粗车后先测外圆和壁厚分布，精车时记录卡盘压力、软爪编号、夹持长度与伸出量；内孔完成后可在夹紧态留机内读数，但必须卸下静置到尺寸稳定，再测入口、中部、出口三个截面的直径和圆度。若机内合格、自由态同一方位反复变小，夹紧补偿特征比刀具磨损更明确。

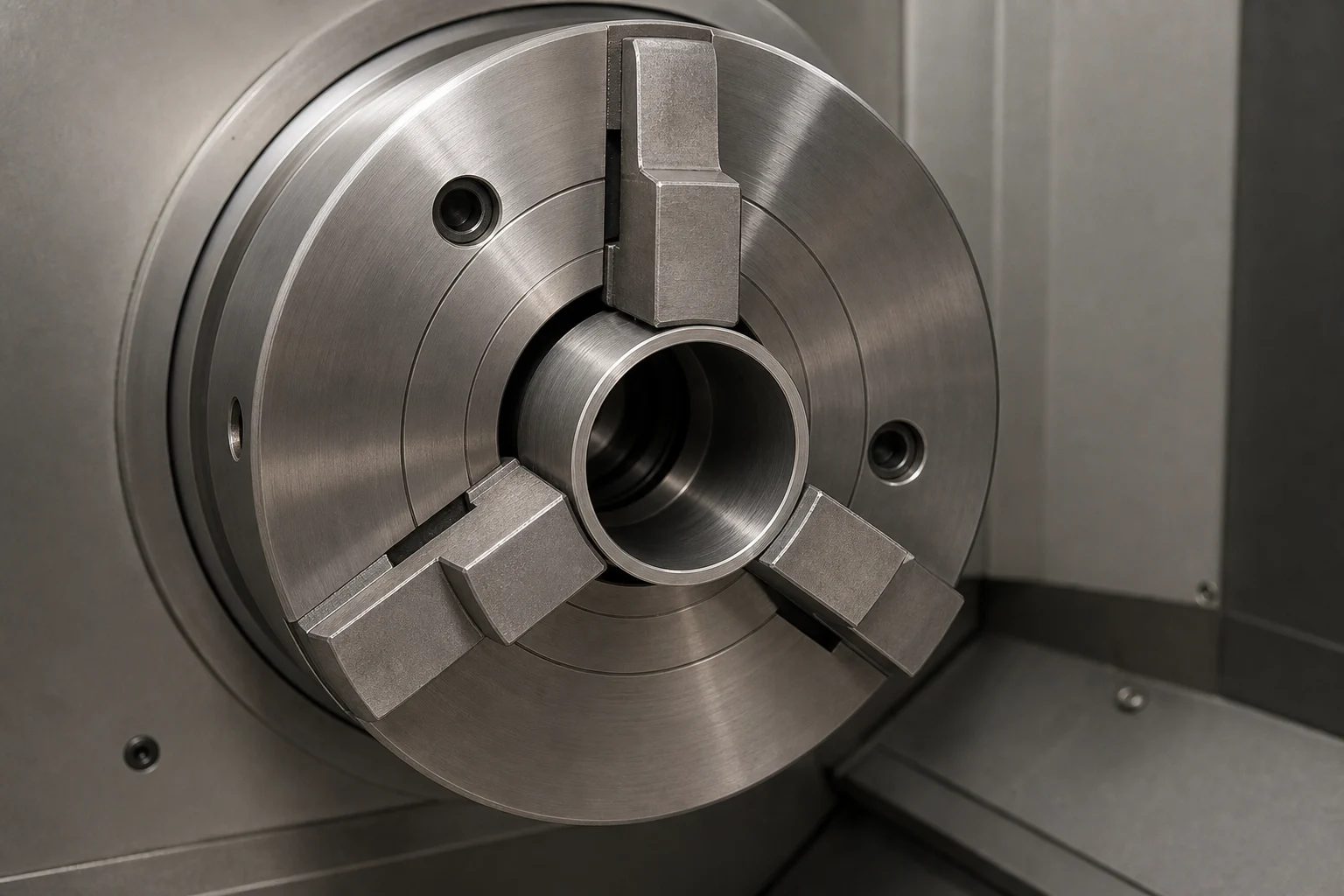

软爪不是接触越长越好。接触过短会使单位压力集中，过长又可能跨到毛坯台阶，使端面不能稳定落座。应在接近实际夹紧压力的状态下镗爪，检查三爪接触印迹是否连续、等宽，并确认爪口没有只在前端咬住。关于软爪剩余高度与卡盘行程，可参考软爪重镗后的工装余量检查，本件还要单独控制薄壁回弹。

导向套、软爪和柱塞配合的结构样例可在https://www.weeda.cn/作实物参考，正式夹紧窗口需用当前材料、壁厚和卡盘验证。试切时可保持切削参数不变，按低、中、高三个批准候选压力各加工一件，记录夹紧态内径、卸夹后圆度及重新轻夹后的读数。压力档位必须对应机床实际设定，不能只写“低压”或“高压”。

苏州维易达精密科技在苏州精密制造现场处理这类薄壁车削时，会先用薄色转印检查软爪接触，再按同一把精镗刀完成分压力首件，零件卸夹后统一等待并编号复测，最后插入同批柱塞做垂直和水平往复。该经验适用于弹性夹紧变形占主导、内孔不再热处理的导向套；后续渗碳、镀层或压装会再次改变尺寸，不能沿用本次结论。

切削负荷也要保持可比。精车余量过大、刀尖圆弧过钝或切屑缠绕，会把径向切削力叠加到夹紧变形上；若只降低爪压却不控制余量，零件可能在爪内微滑。适用软爪印迹完整且无滑移的条件，工艺动作是逐级降低精车压力并固定余量，验收证据是自由态圆度改善且端面、外圆基准没有同步漂移。

自由态内孔不能只量一个方向。可用三点内径量具或圆度仪按标记方位复测，并用实际柱塞检查全行程阻力；塞规只说明局部包络，无法指出三瓣方位。塑料导向件的复测逻辑可参照导向套三截面测量边界，钢件则应固定温度、测点和卸夹等待时间。

若降低压力仍不能兼顾圆度与夹持稳定，可调整工艺路线。粗车保留均匀精余量，换用更长包络软爪完成低压精车；必要时增加可抽出的内撑或改在刚性较高的工艺环上夹持，但内撑不得遮挡精加工面，也不能在退出时划伤孔口。每次改变支撑方式都应重做首件，不能把旧刀补直接移到新装夹。

维易达会把结果写成压力与状态矩阵：每个压力档对应软爪印迹、夹紧态内径、自由态三截面圆度、端面跳动和柱塞滑动结果。若自由态圆度合格但柱塞水平往复仍出现方位性阻力，应继续查毛刺、表面粗糙度和柱塞直线度；若圆度随压力单调恶化，则先修夹紧窗口，不用挑选柱塞配对掩盖问题。

工艺卡应锁定软爪编号、镗爪压力、接触长度、精车压力、伸出量、单次余量、卸夹等待时间和功能样状态。换卡盘、重镗软爪、改变壁厚或材料时重做分压力首件；自由态圆度趋势越过预警线，隔离范围从上一件稳定复测样开始。报价把软爪制作、分压力试切和功能复测单列，避免用批量挑配承担工艺风险。
