Ø26 6061镜头座软爪重镗前要核剩余爪高和夹持行程

Ø26 6061镜头座的软爪已经重镗三次，能夹住零件不等于还能继续使用。图样要求Ø22H7内孔与安装端面同轴度0.02毫米时，工艺员要同时核对剩余爪高、卡盘行程、接触带和夹紧后的变形；其中一项没有余量，就应换新软爪，不能靠再镗大一圈延长寿命。

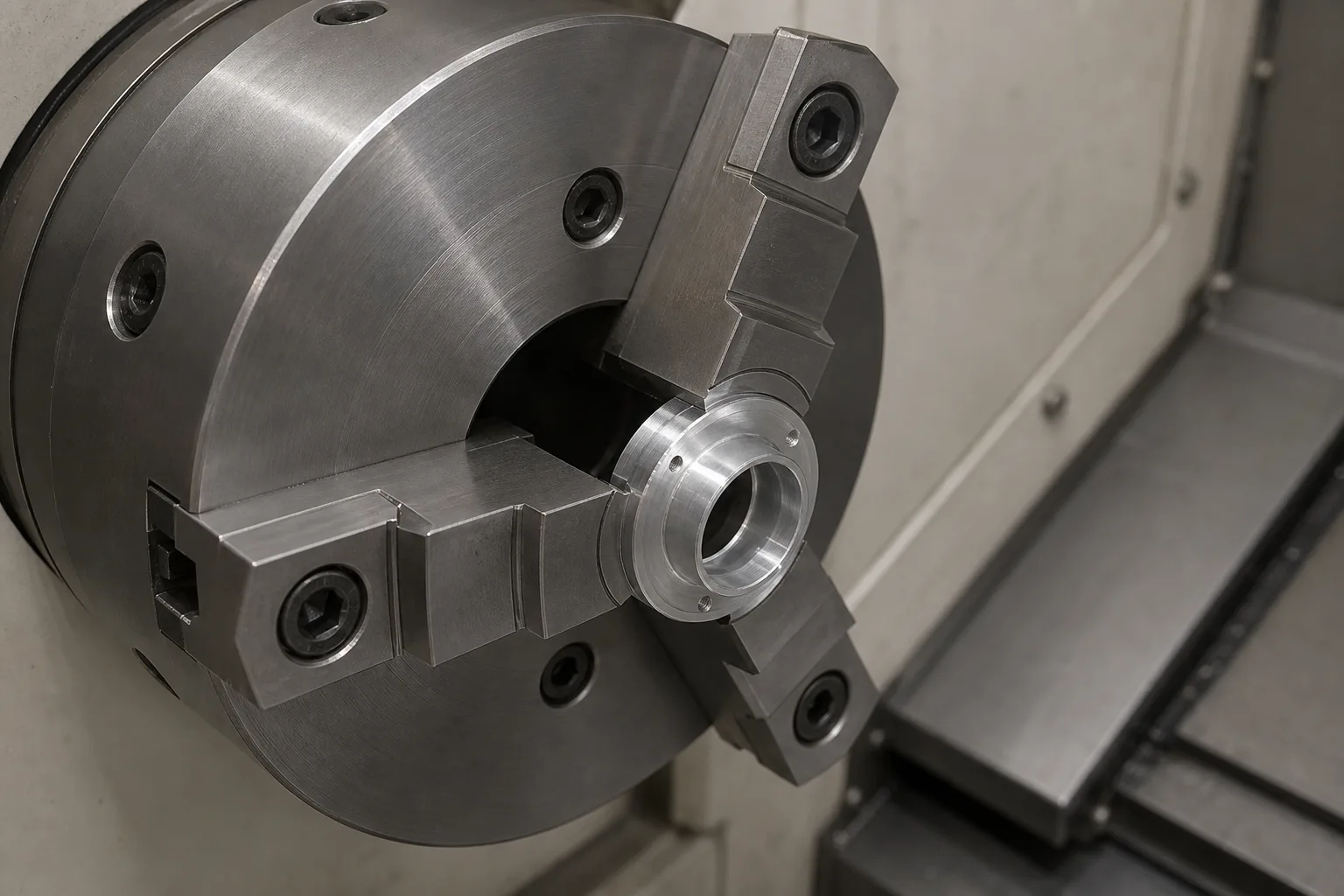

这只镜头座总长14毫米，法兰厚2.2毫米，软爪夹持外圆只有5毫米长。现场把同一副软爪从Ø24零件逐步重镗到Ø26后，爪口越来越薄，夹紧点也向卡盘行程末端移动。爪面仍然光亮，试件外圆跳动却从0.006毫米升到0.018毫米，松夹后的内孔椭圆相差0.015毫米。问题不只在镗出的圆，软爪本体刚性和卡盘受力位置已经改变。

重镗前先卸下软爪清理齿面、定位槽和螺钉沉孔，再按编号装回原基爪。工艺卡应记录爪口到螺钉沉孔底的最小剩余高度，并在卡盘端面标出本次夹紧位置。若按这副工装规定，剩余高度低于8毫米，或夹紧后滑块距离行程端只剩1.5毫米，就停止重镗。这里的数值属于该卡盘和软爪图样边界，换机型必须重新核定。软爪现镗的基本原理可参照车床软爪现镗与重复定位，寿命判断仍以本副工装实测为准。

苏州维易达精密科技在苏州精密制造现场处理这类薄法兰件时，会把镗爪压力与量产压力写在同一张记录上。镗爪环要让基爪处在实际夹紧行程附近，液压压力也不能临时调高，否则卸下镗爪环后，软爪回弹会把圆度误差留给零件。当前批次可先用0.35兆帕镗爪，再以0.30、0.35和0.40兆帕各夹三件，比较内孔圆度、端面跳动与夹痕，不能只挑一个压力看首件。

镗削时先留0.03毫米直径余量，测量当前毛坯夹持外圆后再走精镗刀。精镗完成用无刻字的标准试环检查三处接触带，着色不得只集中在爪口前端；再夹一根检验芯轴，连续松夹五次记录跳动。若五次中最大值超过0.01毫米，先检查软爪贴合和齿面异物，不直接修改工件程序。镜头座结构与类似铝合金小件可在https://www.weeda.cn/对照，实际放行仍依本工装记录。

维易达会把夹紧变形安排在松夹后复测。Ø22H7内孔按图样范围0至0.021毫米控制，机上夹持状态的读数只能判断切削过程，不能代替自由状态尺寸。零件松夹后静置60秒，在20±2摄氏度环境用内径量仪测入口、中心和孔底附近三个截面，每个截面取相互垂直的两组读数。适用条件是薄法兰易受夹紧力影响，工艺动作是分压力试切并做延时复测，验收证据是六点孔径与端面跳动记录。

接触带合格还要看批量温升。连续加工30件后，软爪、卡盘和切削液温度都会变化，应复测第1、10、20和30件。若内孔尺寸稳定而端面跳动逐步增大，重点查爪口积屑与法兰贴靠；若松夹后的椭圆随压力升高，降低夹紧力或增加包络长度比继续修刀更有效。每班换料时清理爪口台阶和齿槽，按工装规定扭矩复紧软爪螺钉；发现螺钉座压痕扩大或单爪接触带中断，立即隔离工装并拍照存档，不等巡检尺寸超差。检验员要保留自由状态数据，操作员记录压力和松夹次数，两套记录才能判断误差来自刀具还是工装。

这副软爪是否继续使用，按验证结果决定。剩余爪高、行程余量、五次重复跳动、三档压力试切和30件趋势全部满足工艺卡，才批准本批使用；任何一项越界，就换新软爪并重新做首件。重镗节省的是一次工装准备时间，若它增加巡检、调刀和返工，成本已经转移到生产途中。工艺卡应留下软爪编号、累计重镗次数和报废原因，下一次换线不用再凭爪面外观猜寿命。
