薄壁黄铜套在卡盘里尺寸合格，松夹后内孔为什么会缩小

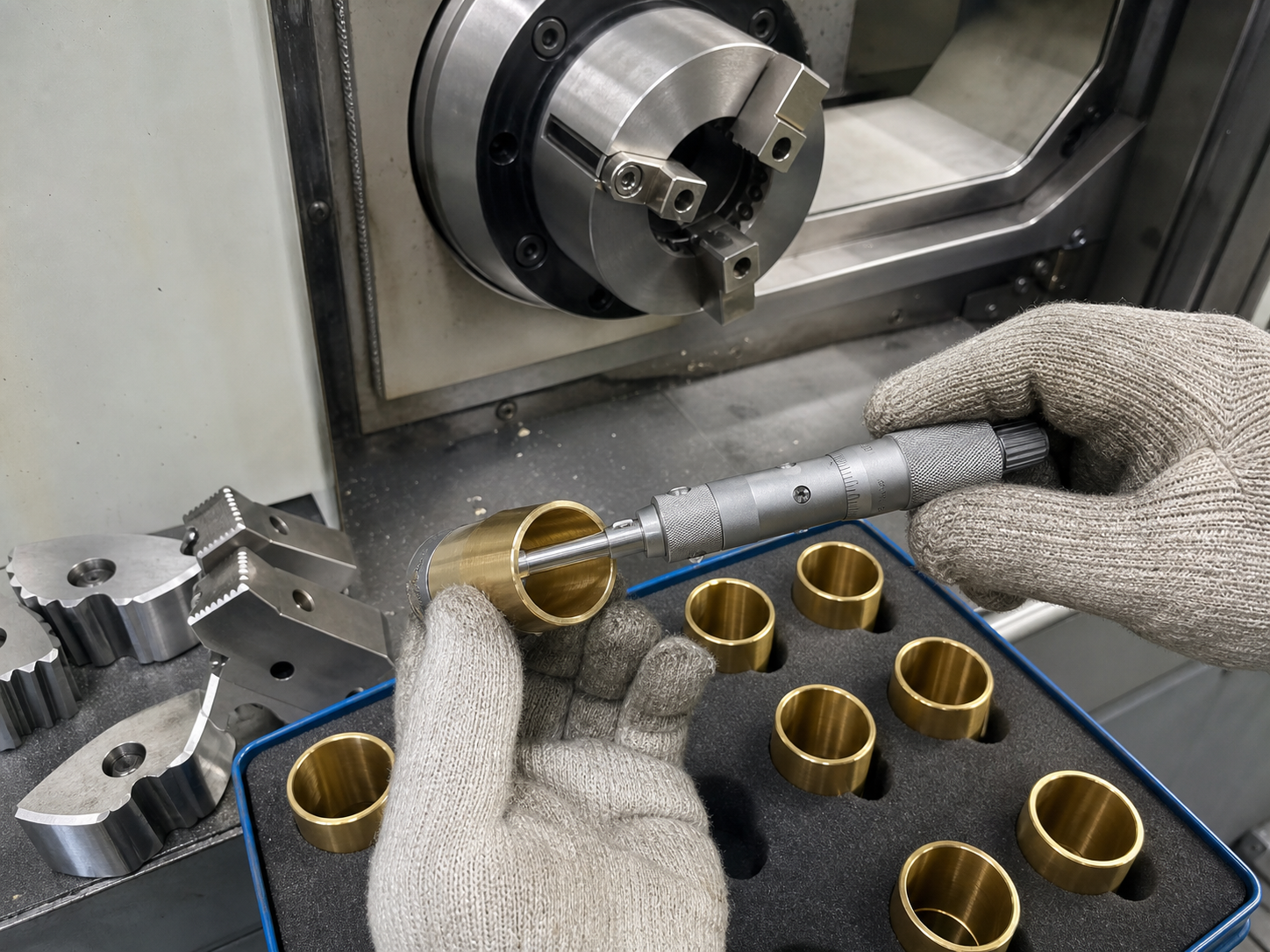

车床上的内径表显示 20.012 mm，操作工松开卡盘，把黄铜套擦净送到检验台，三点内径千分尺却量出 19.985 mm。再换一个方向，读数又大了 0.03 mm。机床补偿没有失效，量具也刚校过零，真正变化的是零件离开卡爪后的形状。薄壁套在夹紧时被撑成接近圆形，松夹后材料回弹，原先藏着的三瓣或椭圆变形就露出来了。

以 H62 黄铜套为例，外径 24 mm、内径 20 mm 时，单边壁厚只有 2 mm；若夹持区还带有槽或台阶，刚性会更低。H62 的塑性比 H59 好，切削时也更容易受到夹紧力影响。沿用普通实心件的油压设定，成品容易圆度超差、装配发紧。

普通三爪卡盘的力集中在三个接触区。硬爪夹持面积小，爪齿还会在黄铜表面留下压痕，不适合直接做精加工定位。软爪应在接近实际夹紧压力的状态下镗削，包络角尽量做大，夹持长度覆盖稳定的圆柱段。若软爪在低压下镗好，生产时再把压力调高，爪孔会缩小，三点接触重新出现。软爪孔径留得太松也不行，零件会靠爪尖夹住，受力位置更难控制。

夹持长度并非越长越稳。薄壁套的内孔需要一次精车到底时，爪子夹得过长，夹紧区和切削区之间刚度变化明显，松夹后容易形成一端大、一端小。通常应让夹持段避开成品功能面，并给端面定位留出排屑空间。毛坯长度允许时，可多留一段工艺夹头，内外圆加工完成后再切除。多消耗几毫米材料，往往比逐件校圆或报废更省。

粗精加工连着一刀做完，也会把变形带进成品。粗镗去掉较多余量后，材料内应力和温升都在变化，紧接着精镗，尺寸只代表当时的热态和夹紧状态。可以在粗加工后松夹一次，让零件恢复，再用较低压力重新夹紧精车。精加工余量要均匀，H62 黄铜内孔留 0.15 至 0.30 mm 单边余量较常见，具体数值还要看孔深、刀杆直径和断续槽口。余量过小，刀尖只擦不切；余量过大，径向切削力又会推弯薄壁。

刀具同样会改变结果。锋利的正前角刀片切削力小，适合黄铜精镗，但刃口崩损后容易出现挤压和振纹。刀杆伸出长度应刚够走完孔深，能用较粗刀杆就不要靠细杆硬撑。苏州维易达精密科技在小批量薄壁套打样时，会把卡盘压力、软爪编号、精车余量和松夹复测值写在同一张首件记录上。这样换班后出现尺寸漂移，操作工能先核对夹持条件，不会一上来就改刀补。

测量时必须等零件完全离开卡爪。机内测头或塞规适合监控趋势，却不能代替自由状态下的终检。内径至少测两个截面，每个截面转动约 60 度取多组读数，才能看出三瓣和椭圆。薄壁件刚加工完还有温升，手掌长时间握住也会带来温差，批量检验可规定冷却时间，并用支架托住零件。若图纸同时要求内径和圆度，检验记录应分开填写，平均直径合格不代表圆度合格。

工艺报价不能只按车削秒数计算。专用软爪的制作、试切、首件多方向测量和粗精两次装夹都会增加准备时间，但能减少批量返修。关于黄铜材质、铜套规格及类似精密件样例，可参考 https://www.weeda.cn/ 的资料。评估具体零件时，还要把壁厚比、形位公差、夹持面是否允许留下痕迹写进询价图纸，否则供应商很难判断该用普通软爪、开缝套筒还是胀芯定位。

数量较多时，开缝套筒能把夹紧力分散到更大的圆周上；若外圆是关键基准，也可先精加工内孔，再用胀芯定位完成外圆。几百件的订单未必值得做复杂胀芯，但每月重复生产、圆度又卡得紧，专用治具能减少调机和返修。

遇到松夹后内孔缩小，不要连续往正方向加刀补。先把同一件零件在卡盘内、松夹后和静置后的尺寸分别记下来，再降低夹紧力或更换包络更完整的软爪验证。只要自由状态下的尺寸和圆度恢复稳定，刀补才有调整意义。薄壁黄铜套真正难控制的不是某一刀车到多少，而是加工、夹持和检验是否都在看同一种状态。
