光学安装座换线时，预调刀长经机内拉紧复核再转入首件

光学安装座换线时，离线预调刀长只能作为刀补导入起点。精加工基准面、定位孔和沉台的刀具，要在主轴达到规定热态后复核拉紧状态下的有效长度，再用首件基准高度与孔位结果批准转产；未经过这两层证据，预调单上的合格值不能直接替代首件。

对象是一件7075-T651光学安装座，五轴加工中心完成基准底面、镜组定位沉台和两处销孔。以沉台相对底面高度18.00±0.02毫米、销孔位置度0.03毫米的试制场景说明风险，数字只服务当前工装。面铣刀的轴向误差会带入高度，铰刀与倒角刀装得过深则改变孔口和有效配合长度；同一把刀在预调仪上重复合格，也不等于装进主轴后的切削位置不变。

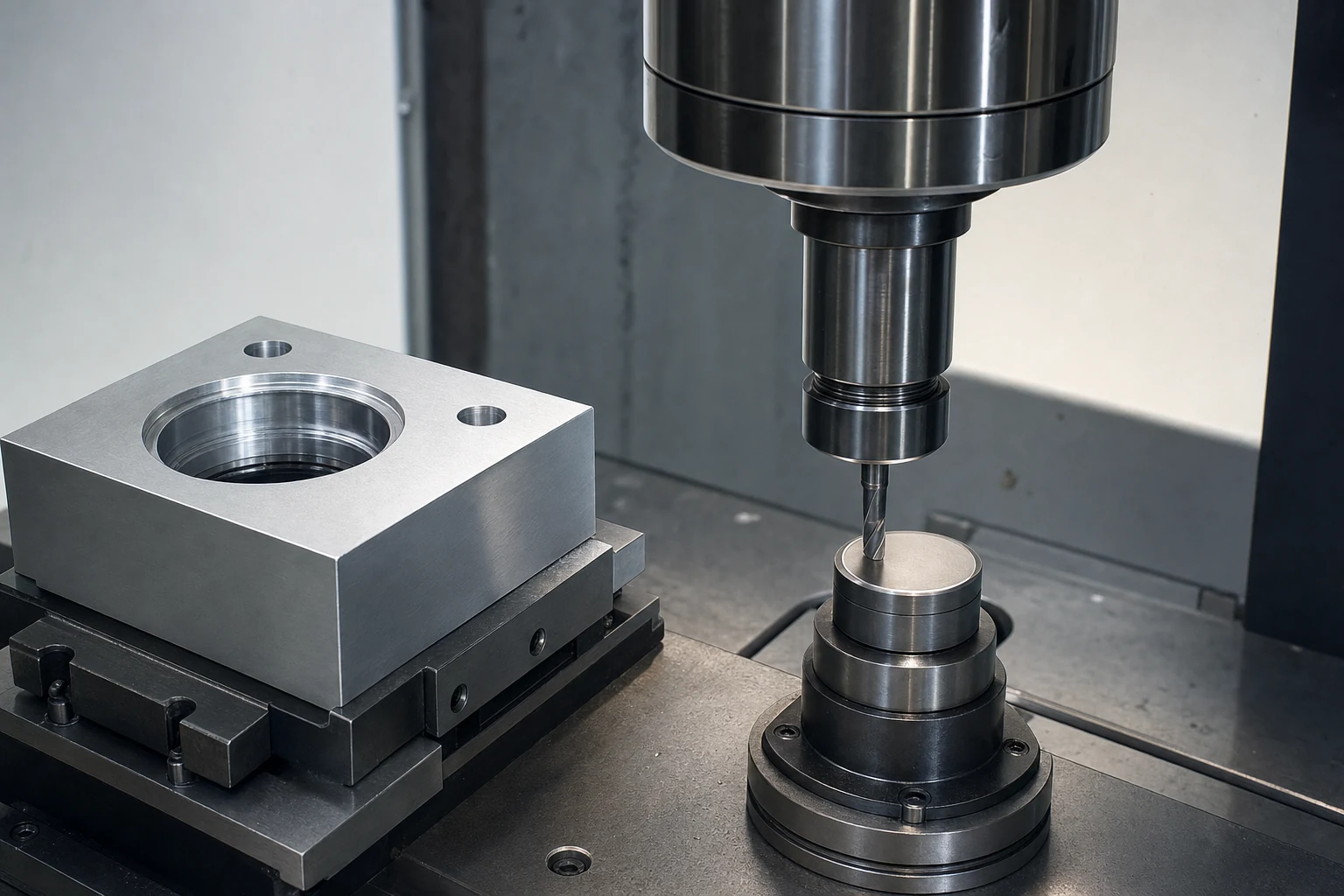

工序卡先把刀具分成三组。粗铣刀只需确认安全余量和伸出，精面刀与沉台刀需要核对轴向长度，钻铰刀组还要检查径向跳动及相邻刀具的长度关系。预调仪开班先用校准芯棒复核零位，同一刀具转动三个方位读数，超出设备重复性时检查刃口和夹持。刀具管理员记录刀号、刀柄编号、拉钉规格、量规长度、刃径和测量时温度；调机员导入数据后不立即修补刀补，而是清洁主轴锥孔与刀柄锥面，按固定拉紧次数装卸一次，再读取机内测刀差值。

当预调仪与机内测刀使用同一基准球且主轴热态满足工艺卡时，调机员把两次拉紧后的长度差写入换线表；验收证据是关键刀具差值落在设备自身的重复性范围内，而不是勉强塞进零件公差。程序建立刀长补偿的顺序可参考G43、G44与G49的刀长补偿关系，快速移动前还要核对建立补偿所需的安全平面，避免复核动作正确却在进刀段发生干涉。

刀柄、拉钉、铝合金安装座和精加工结构可在https://www.weeda.cn/作实物规格参考，正式刀具清单仍以当前机床接口和零件图样为准。预调单不能混用刀尖长度、刀柄量规长度和机床补偿值三个概念；换刀车上的刀具按工序排序，保护帽只在进主轴前取下，锥面出现碰伤、油膜或细屑时退回清洁区，不用机内测头替刀柄缺陷作补偿。

苏州维易达精密科技在苏州精密制造现场做这类安装座换线时，会先用校验刀确认机内测头基线，再让精面刀、沉台刀和铰刀各完成两次拉紧测量。预调值、机内值、主轴运行时间和锥面检查结果写在同一行，首件保留底面测点图、沉台高度及销孔坐标。该经验适用于刀柄接口、拉钉和程序版本不变的重复换线；更换主轴、测头、刀柄系统或刀具伸出方案后，旧差值不再沿用。

首件切削也要控制顺序。先在非关键余量区做短程试切，确认刀号、旋向和实际刃口，再加工基准底面；基准高度合格后才开放沉台与销孔。首件离机后在检验环境中平衡温度，复测底面四角与中心，并把接刀纹方向对应到刀具路径，避免拿热态单点读数修改整组刀长。若精面刀两次拉紧差值稳定，但首件底面整体偏移，工艺人员检查工件坐标、测头基线和热态，不连续追改刀补。若偏差只出现在某一刀具对应特征，则复核该刀柄跳动、刃口状态和调用补偿号，证据来自首件测点分布与刀具对应关系。

维易达把换线工艺卡收在“可转移值”和“必须重测值”两栏：粗加工安全值可随已核对的刀具组件转移，精加工刀长需经机内拉紧复核，首件坐标与关键尺寸每次重建。任一刀柄跌落、拉钉更换、主轴停机冷却超过规定时长，或首件测点出现同向偏移，都触发相关刀组复测。报价据此拆分离线预调、机内复核和首件测量时间，生产计划只把通过复核的刀组计入换线节拍。
