304 薄壁密封环切断后变椭圆，夹紧力和工序余量怎么分

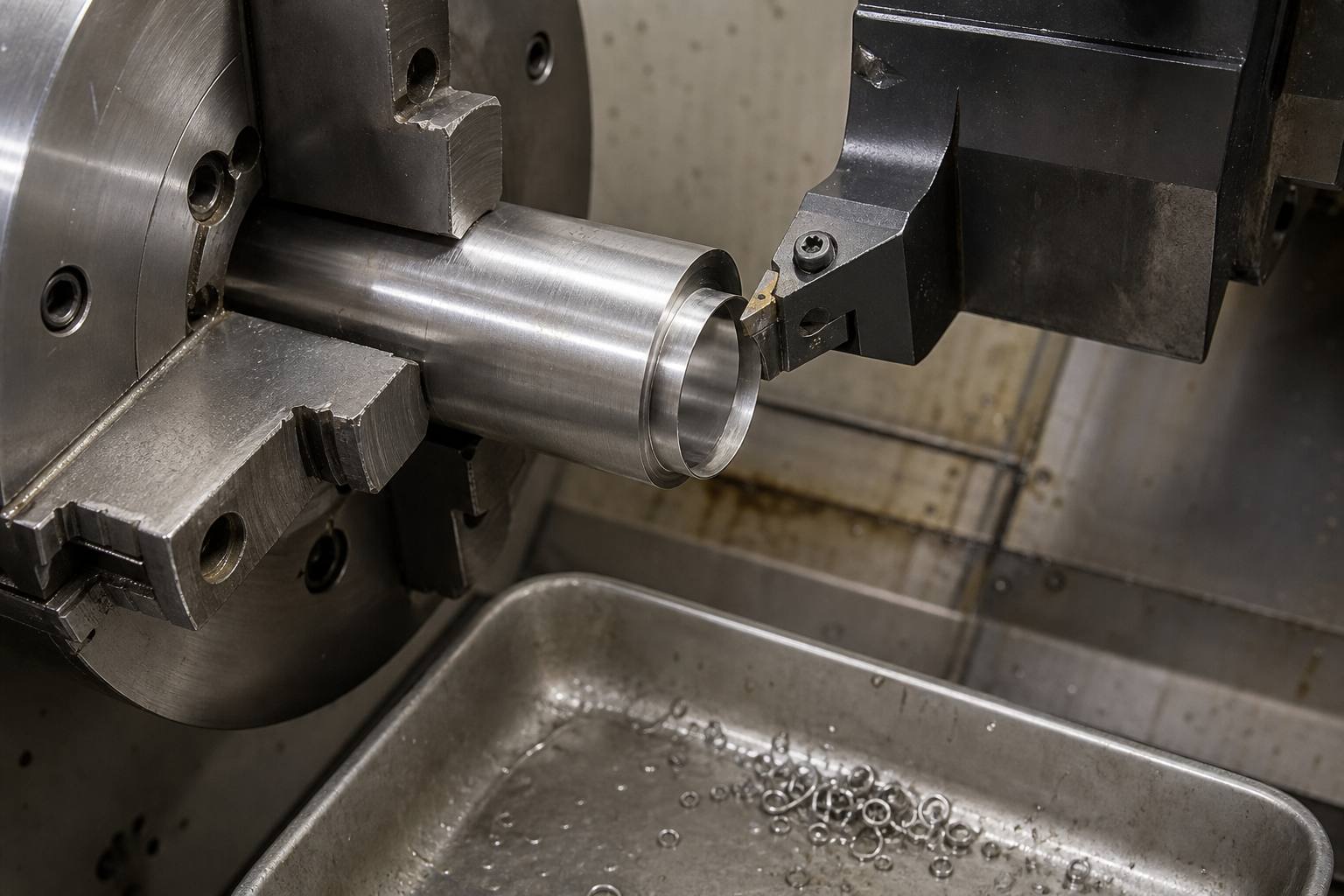

车间试切一只 304 不锈钢密封环，外径 32 毫米、内径 30.4 毫米，图样要求圆度不大于 0.03 毫米。零件还夹在软爪里时，内外径测量都合格；切断落料后转过九十度再量，两个方向却相差 0.08 毫米。操作者容易把这类问题归到切断刀或刀补上，其实刀具只负责把变形暴露出来。薄壁环在夹紧、车削和切断时积下的应力，脱离卡盘后一起释放，圆形便成了椭圆。

先看夹持位置。三爪卡盘把力集中在三段圆弧上，壁厚只有 0.8 毫米时，夹紧力稍大就会形成三瓣状变形。加工状态下量到的尺寸，是零件被卡盘校圆后的尺寸，不能代表松夹后的形状。软爪应按实际夹持直径镗出完整圆弧，包覆长度一般取 6 至 10 毫米，爪面跳动控制在 0.02 毫米以内。夹紧力以切削时不打滑为限，液压卡盘不能照搬实心轴的压力。

毛坯本身也会带来麻烦。直接用厚壁管一次车到成品，内外圆去除量不均，原管材的残余应力会重新分布。较稳妥的做法是先粗车内孔和外圆，两侧各留 0.15 至 0.25 毫米，再松夹一次，让零件在自然状态下释放。重新轻夹后精车，内外圆的走刀方向和吃刀量尽量保持稳定。若批量中前几件椭圆度逐步变大，应先查毛坯批次和软爪温升，别急着连续改刀补。

工序顺序对薄壁环尤其敏感。先把内孔精到尺寸，再重切外圆，外圆切削力会把已经很薄的环壁向内推；反过来也一样。现场通常把内外圆都留少量精加工余量，最后用锋利刀片分两次轻切完成。304 容易加工硬化，精车刀刃不能有明显钝圆，刀尖圆弧可选 0.2 或 0.4 毫米。刀尖圆弧过大，径向推力增加，表面看着发亮，松夹后的圆度反而更差。

苏州维易达精密科技在处理这类小环件时，会把首件检查分成“夹持中”和“松夹后”两组记录。前一组用于判断机床、软爪和刀具状态，后一组才作为成品判定。两组数据若相差明显，工艺员先降夹紧力并修整软爪；两组都不圆，再检查主轴跳动、刀杆刚性和毛坯圆度。这样追原因比一边试切一边补尺寸省料，也能避免把偶然合格的零件放进批量。

切断不能只看是否有毛刺。刀片越宽，切削阻力和发热越大；刀片悬伸过长，又会产生振动和端面波纹。直径 32 毫米的薄壁环可用 1.5 至 2 毫米宽的切断刀，刀尖严格对准中心，接近切断位置时降低进给，保留约 0.1 毫米连接量后用接料装置承托。零件若在最后一瞬被刀片推落，开口处会局部塌陷，后续去毛刺也很难把圆度救回来。

检验时不要只拿游标卡尺夹两个方向。卡尺测力大，接触点又窄，本身就可能压扁薄壁。更可靠的办法是把零件平放在平台上，用低测力内径表或气动量仪比较至少四个方位；有圆度仪时，再确认三瓣还是两瓣变形。批量抽检还要统一零件温度，刚切下的工件比室温高十几摄氏度，尺寸和形状都未稳定。等零件冷却后再判，才能把热胀与真实变形分开。

类似密封环的材料、壁厚和表面处理样例，可在 https://www.weeda.cn/ 的规格资料中作对照。选工艺时还要看后续是否研磨、抛光或钝化。若端面需要研磨，可在车削阶段留 0.03 至 0.05 毫米余量；若只做钝化，不能指望表面处理纠正椭圆。把后工序留量写进首件卡，比口头交代更不容易出错。

成本核算也要把释放应力的时间算进去。多一次松夹复装看似增加几十秒，却能减少整批筛选和校圆。对于几百件的订单，可以先做五件工艺样，记录粗车后、精车后和切断冷却后的圆度，再决定夹紧压力和精车余量。若五件中变形方向一致，优先修夹持与工序；方向杂乱，才去查管材组织、刀具磨损和接料碰伤。薄壁环的合格尺寸必须在自由状态下成立，抓住这一点，刀补才不会越改越乱。
