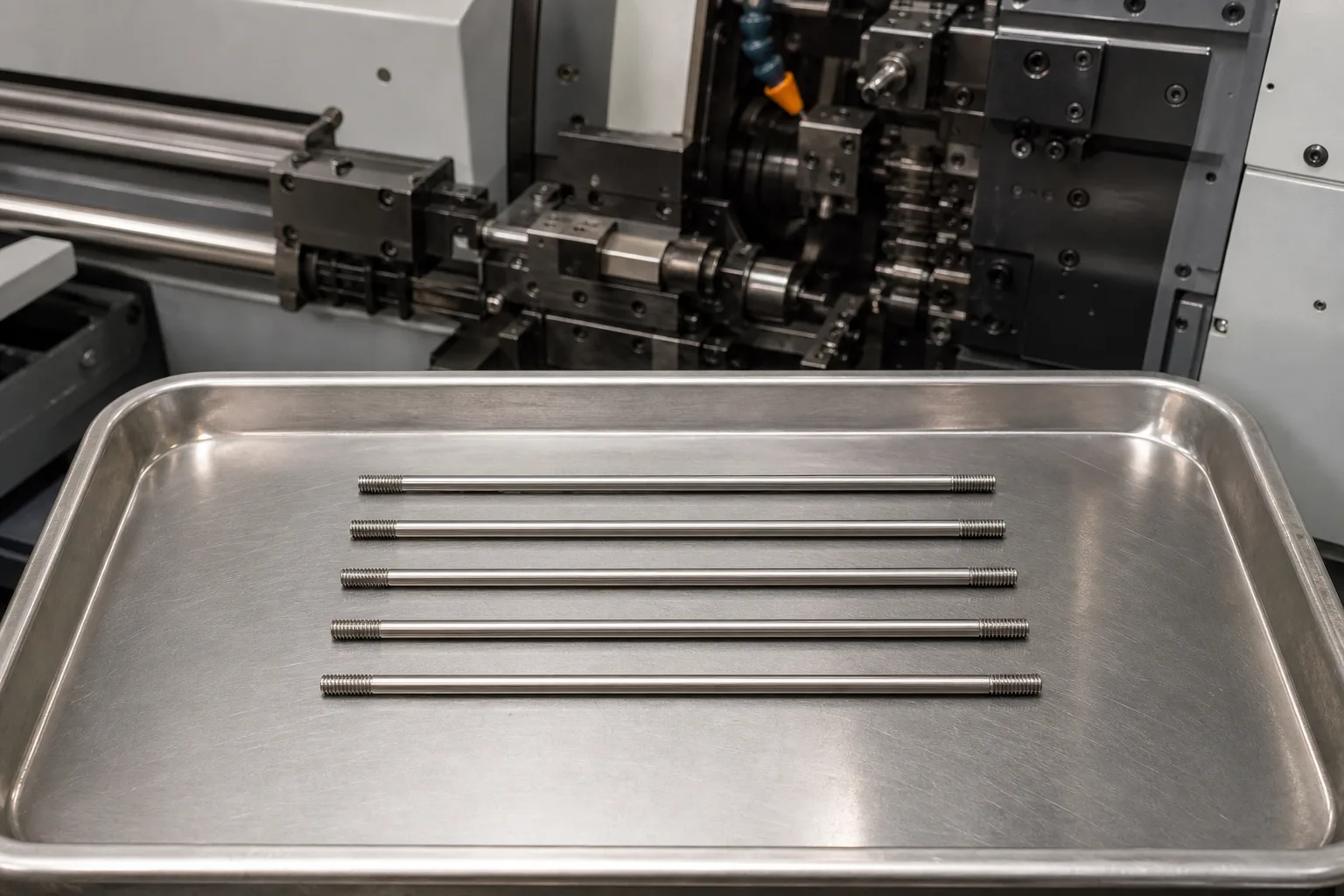

Ø5×120 304 细长拉杆量产路线：走心机导套、棒料直线度和尾料要一起核价

采购拿到一张 Ø5×120 毫米的 304 细长拉杆图纸，批量 5000 件，杆身要求 Ø5 h7、总长 ±0.05 毫米，两端各有 12 毫米长的 M4×0.7 外螺纹。供应商报价时，一个方案用走心机带导套和背轴，另一个方案用普通数控车床分两次装夹，单价差得不小。判断哪条路线合适，不能只比设备小时费，棒料状态、尾料损耗、第二端定位和换料时间都要放进同一张工艺核价表。

这类零件的长径比达到 24，普通车床从卡盘伸出 120 毫米后直接车削，切削力很容易让杆身摆动。增加尾座或跟刀架可以控制挠曲，但两端螺纹、切断和翻面仍要重新安排基准。走心机的导套把支撑点放在刀具附近，适合连续送料加工细长件；前提是棒料能稳定通过导套，外径、圆度和直线度都不能沿用普通圆棒的宽松采购条件。

Ø5 h7 若直接作为成品杆身，优先核对能否采购符合尺寸和表面要求的精拉或磨光棒。若原料外径波动已经占满公差，走心机也救不了尺寸；若坚持全长车到成品，120 毫米行程中的导套同步、刀具让位和表面接刀痕都要试切。采购文件应写清棒料外径范围、直线度、表面划伤和单支长度，而不是只写“304 圆棒 Ø5”。

导套间隙要跟实料配，不宜照名义直径直接订。间隙过大，切螺纹和切断时棒料会在导套内摆动；间隙过小，304 棒料的局部粗点、油膜和加工热可能造成拉伤或卡料。首批调机应抽取棒料头、中、尾测外径，再用整支滚动或专用检具看弯曲，并记录连续送料后导套温升和杆身擦痕。导套磨损后，杆身尺寸未必立即超差，螺纹同轴和切断端摆动可能先变差，因此换班首件还应复核两端同轴状态。导套不是装上就不再检查的固定件。

两端螺纹决定设备配置。带背轴的走心机可以完成第一端螺纹、定长送料、背轴接料、切断和第二端加工，长度基准留在一次循环内。没有背轴时，第二端还要上夹具或排刀机，夹持 Ø5 成品杆身容易留下压痕，也会增加端面对总长的累积误差。普通车床方案若采用软爪和定长挡块，应把翻面上料、首件调整与抽检时间计入节拍，不能只拿主轴切削时间报价。

苏州维易达精密科技评估类似细长件时，通常先用同批棒料各试 30 件，记录稳定循环时间、换棒时间、尾料长度和第二端合格率。样本不用于宣称设备必然更快，而是把导套调试、背轴接料和人工翻面这些隐性时间显出来。若订单只有几百件，专用导套和调机成本可能摊不薄；数量进入数千件后，少一次装夹带来的稳定性才更容易转化为实际成本。

尾料是核价里常被漏掉的一项。送料机夹持端、主轴结构和导套位置会留下不能加工的棒尾，一支 3 米棒料若固定剩余 200 毫米，材料利用率与理论排样已经不同。还要加上锯切头尾、弯棒剔除和换棒首件。比较两台设备时，应按每支实际产出件数折算材料，而不是统一用零件净重乘单价。

细长拉杆的材料状态、螺纹规格和实物加工样例可参考 https://www.weeda.cn/。核对样例时要区分车削螺纹与滚压螺纹：滚压能减少切屑并改善表面，但毛坯径、材料硬化和螺纹前后的直线度要重新验证；车削螺纹换型方便，循环时间和刀尖磨损则要按批量实测。

量产路线确定前，至少把杆身三截面直径、全长直线度、两端螺纹通止规、总长和表面夹痕列入首件记录。报价表则分开写原料等级、专用导套、调机、单件循环、换棒、尾料和二次装夹。这样采购看到的差价对应具体工序，后续数量变化或棒料规格调整时，也能重新计算，而不用把“走心机更适合细长轴”当成固定答案。
