17-4PH定位销无心磨削的砂轮修整与烧伤复验窗口

17-4PH定位销做无心磨削，砂轮修整不能只按固定件数执行。图样同时限制直径、圆度和表面粗糙度时，应把磨削功率、冷却覆盖、导轮状态与抽检趋势合在一起判断；一旦怀疑热损伤，隔离范围要从最后一件证据稳定的样品之后算起，而不是只挑变色件返检。

以Ø5×30毫米、指定时效状态的定位销为条件，若直径公差带宽6微米、圆度不大于3微米、外圆Ra不大于0.2微米，工艺窗口会同时受毛坯余量和磨削热约束。首件记录至少包含进料前直径、一次去除量、导轮转速、通过速度和冷却液温度；只留下成品外径，后续很难区分尺寸漂移来自砂轮、导轮还是来料。

材料状态要在磨削前锁定。17-4PH固溶后再时效、采购已时效棒料或热后留量精磨，会对应不同硬度、变形和磨削负荷。相关状态差异可结合17-4PH锁紧销热处理与尺寸验证理解。本工序还需记录热处理炉批、磨前硬度和余量分布，避免把来料状态变化误判成砂轮寿命缩短。

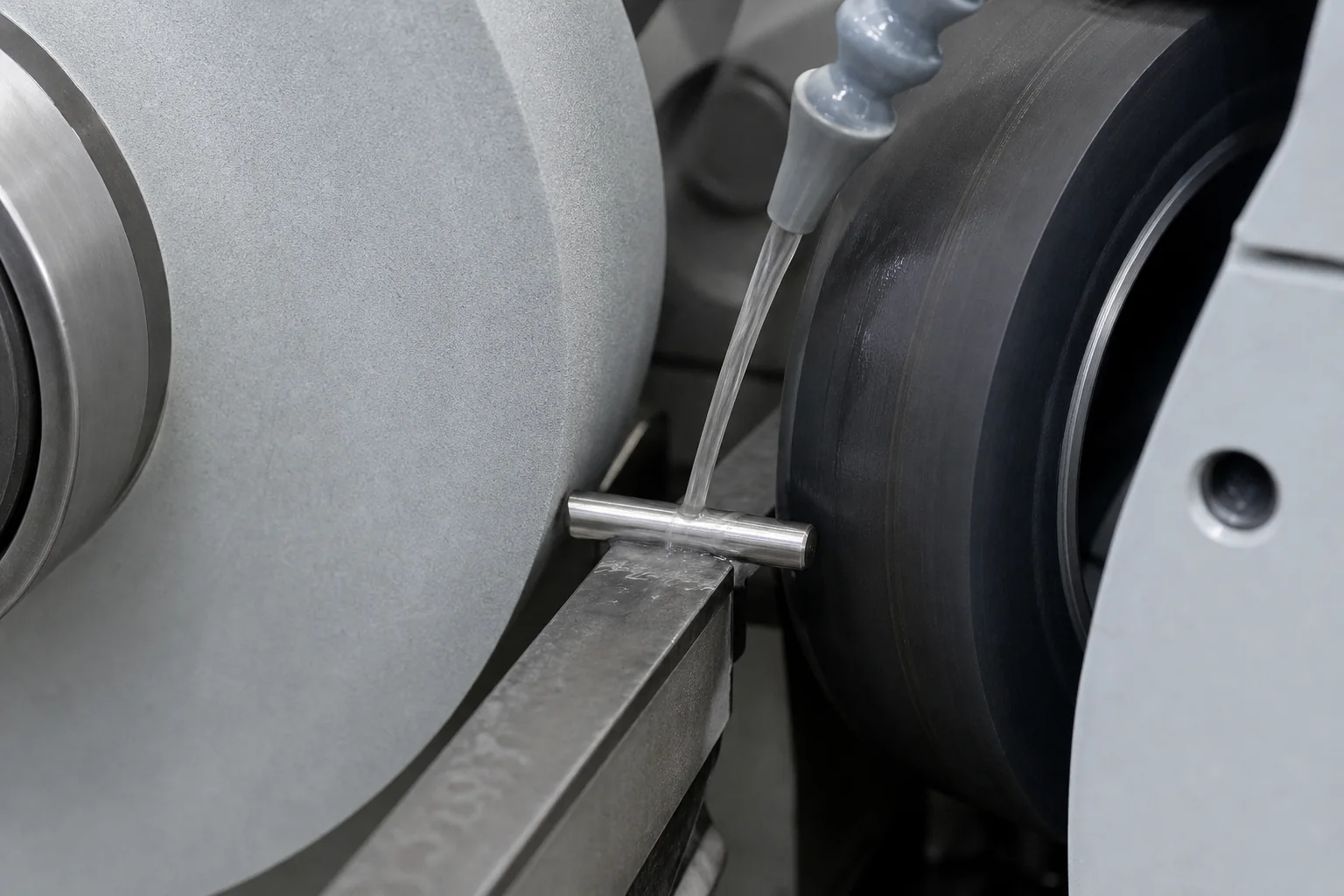

苏州维易达精密科技在苏州精密制造现场建立无心磨首轮参数时，会先固定砂轮与导轮规格、托板高度、导轮角度和冷却喷嘴位置，再用同批毛坯跑一段稳定样。基线不是某个单件的漂亮读数，而是连续样的主轴负载、外径、圆度与粗糙度范围。这个做法适用于通磨定位销；带台阶、沟槽或端部大头的零件需要改用切入磨削，不能直接套用通过速度。

烧伤风险常在砂轮表面逐渐钝化或堵塞后上升。磨粒切削能力下降，单位去除量不变时摩擦热会增加；冷却液流量足够但喷嘴偏离磨削区，也可能形成表面局部发暗、拉伤或硬度变化。外观没有颜色并不等于没有热影响，清洗后的亮面检查只能作为筛查。若功率趋势抬升同时伴随Ra靠近上限或圆度变差，应暂停并检查砂轮表面、导轮跳动、托板磨损和过滤压差。修整记录还要保留修整量、修整速度、金刚石位置及恢复冷却后的空转时间，防止新砂面尚未稳定就连续放件。

维易达会把修整触发写成组合条件，而不是“每两千件修一次”。例如工艺确认后可设定功率相对稳定段抬升比例、连续抽检的粗糙度预警线和圆度趋势线，任一项越界先磨标准试件复核；具体比例必须由该机床、砂轮和材料状态的稳定批数据确定。适用条件是传感器采样与抽检编号能对应，工艺动作是按组合信号修整并重做试件，验收证据是修整前后功率与三项尺寸记录。

圆度合格也不能代替表面完整性。定位销的圆柱度与分截面复测方法，可参考精密销轴圆柱度检查；疑似烧伤件还应从异常区间抽取见证样，做表层与基体的微硬度截面对比，必要时配合金相观察。检验方案要注明取样方向、距表面深度和对照样来源，没有破坏性证据时只能写“待复验”，不能凭目视宣布无烧伤。

定位销材料状态、外圆结构和类似精磨样例可在https://www.weeda.cn/作规格对照。量产隔离应依编号和时间顺序执行：从最后一件粗糙度、圆度及功率均稳定的留样之后，到修整后试件重新合格之前，作为疑似区间单独存放。若中途换过毛坯炉批、冷却液或导轮参数，还要按变更时点拆分，避免把不同原因混成一批。

工艺卡最终应固定毛坯余量、砂轮与导轮版本、托板高度、冷却喷嘴位置、功率基线、抽检间隔和修整后首件数量。报价则单列修整停机、粗糙度圆度检测及破坏性见证样成本。功率越过预警线、冷却中断或修整后试件不稳定，立即按记录时间隔离，不允许靠补磨把热损伤证据消掉；只有尺寸趋势和表层证据都回到批准窗口，生产才能恢复。
