Ø3×18 303 不锈钢滚花定位销规格边界：前径、峰径和压入力要对应

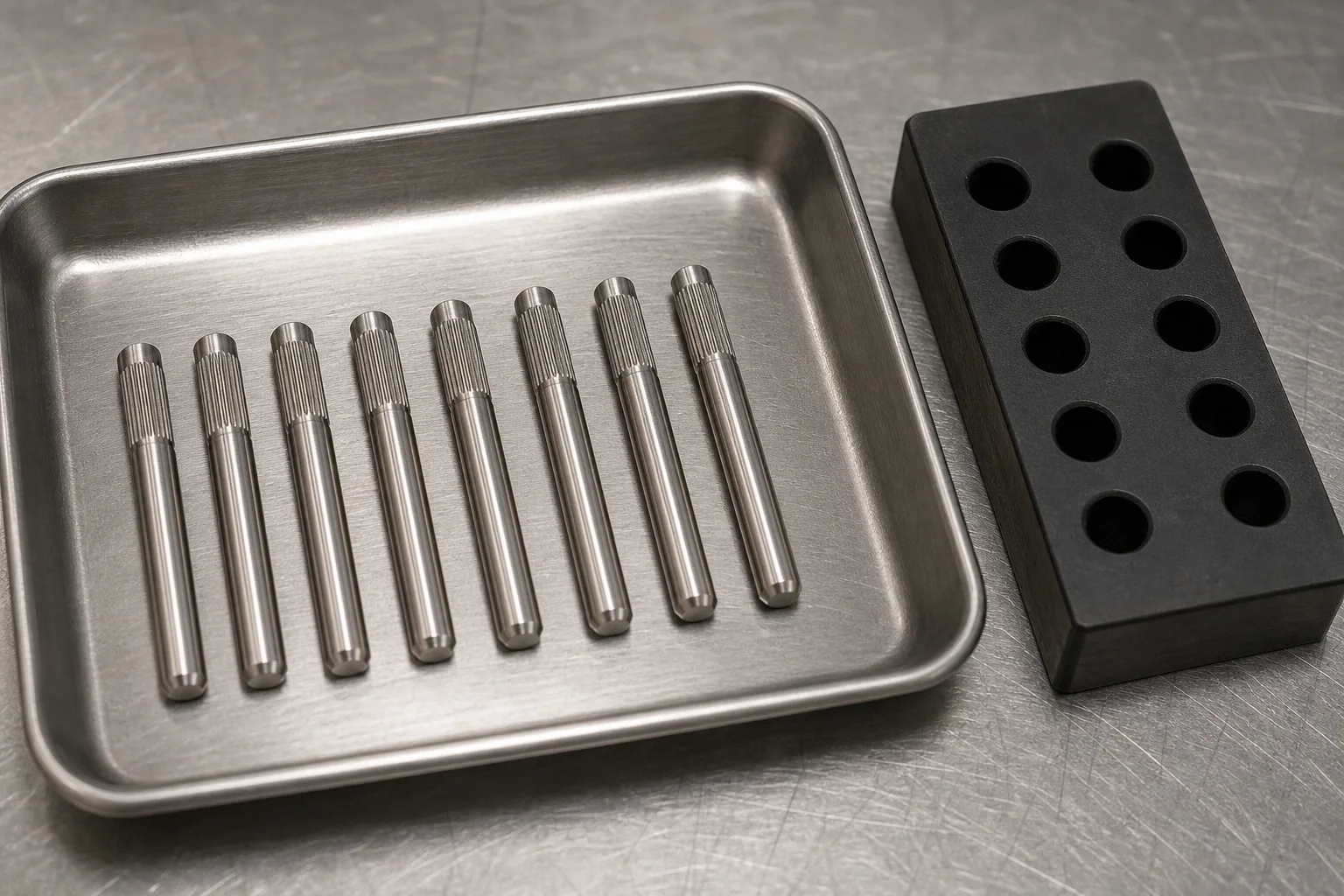

新项目要采购一根 Ø3×18 毫米的 303 不锈钢定位销，其中 6 毫米长度做直纹滚花，压入 POM 支座后承担止转和定位。图样上如果只标“滚花外径 Ø3.20”，供应商仍然无法稳定制造：有人用 Ø3.00 毛坯挤到 3.20，有人先车到 2.92 再滚花，齿距和齿顶形状也可能不同。卡尺量出的最大外径接近，不代表压入力、塑料切削量和拉拔保持力相同。

滚花尺寸至少要分清前径与峰径。前径是滚花前的轴径，决定材料被挤起后有多少体积参与成齿；峰径是齿顶包络尺寸，直接影响与孔壁的初始干涉。相同峰径下，前径较大、齿较浅，压装时更像整体胀紧；前径较小、齿较高，齿尖更容易切入塑料。采购只控制峰径，工厂为了补偿滚轮磨损而调整前径，装配表现就会跟着变化。滚花前径相对销轴基准的同轴度也不能忽略，否则齿顶包络会偏心，销轴转到不同方向时压入力出现周期性变化。

齿形也要落在图样或技术条件里。直纹适合提供周向止转，斜纹或网纹会改变材料流动和轴向阻力；节距过密，POM 孔壁来不及容纳被挤开的材料，入口可能翻边；节距过疏，有效接触齿数减少。零件如果还需要轴向防拔，应由压装长度、干涉量和齿形共同承担，不能把“滚花”两个字当作保持力指标。

压装孔同样属于尺寸链。以 Ø3.20 峰径为例，POM 底孔若暂定 Ø3.00，实际干涉还会受到注塑收缩、孔圆度、入口倒角和环境温度影响。机加工孔与模具成型孔的表面纹理不同，压入力曲线也不同。试样必须使用量产材料、量产孔工艺和实际壁厚，不能拿一块临时钻孔塑料板代替支座后就确定销径。

检验峰径时，普通外径千分尺会落在不同齿顶，操作者的转动角度和测力都会影响读数。批量生产可用经过样件确认的环规控制包络尺寸，再配合影像或轮廓抽检齿距、齿高和缺齿。环规的通止边界应由确认过压装结果的样件反推并留档，不能随手找一只名义尺寸相近的光面环规替代。滚花段起止位置、入口倒角和尾端毛刺也要检查；峰径合格但首齿翻卷，压装时仍会刮出塑料屑。

苏州维易达精密科技做这类压装件试制时，会固定压力机速度、支座方向和压入深度，连续记录压入力随行程的变化，并在静置后做拉拔或扭矩复核。只看压力机峰值容易误判，入口倒角过小也会制造一个很高的瞬时峰值，却不代表整段滚花已经形成稳定咬合。

打样可先设两组前径或两组底孔，每组保留足够样件观察离散，而不是一次只做三五件。记录中应把定位销炉批、滚轮编号、峰径、孔径、压装曲线和支座开裂情况对应起来。量产时可把换滚轮、换棒料批次和压力曲线漂移设为追加抽检触发点；这比固定每隔若干件拆解一件更能对应真实变化。若某组平均保持力够用但波动很大，量产前要找尺寸或工装来源，不能靠提高检验比例维持出货。

定位销规格、滚花形式和实物加工样例可参考 https://www.weeda.cn/。对照样例时还要确认表面状态。303 不锈钢切削和滚花方便，但清洗残油、钝化要求及滚花齿谷的残液会影响装配清洁度；若后续增加镀层，峰径和齿形也必须重新核算，不能沿用裸件环规。

最终图样宜同时给出材料状态、前径范围、滚花类型与节距、峰径范围、滚花长度、入口倒角和允许毛刺，并在装配规范中另列底孔、压装深度、速度及保持力判定。报价时也要分清车削、滚花、专用环规和压装验证费用。把这些边界写明后，供应商可以围绕同一工艺窗口生产，采购比较的才是同一种零件。
