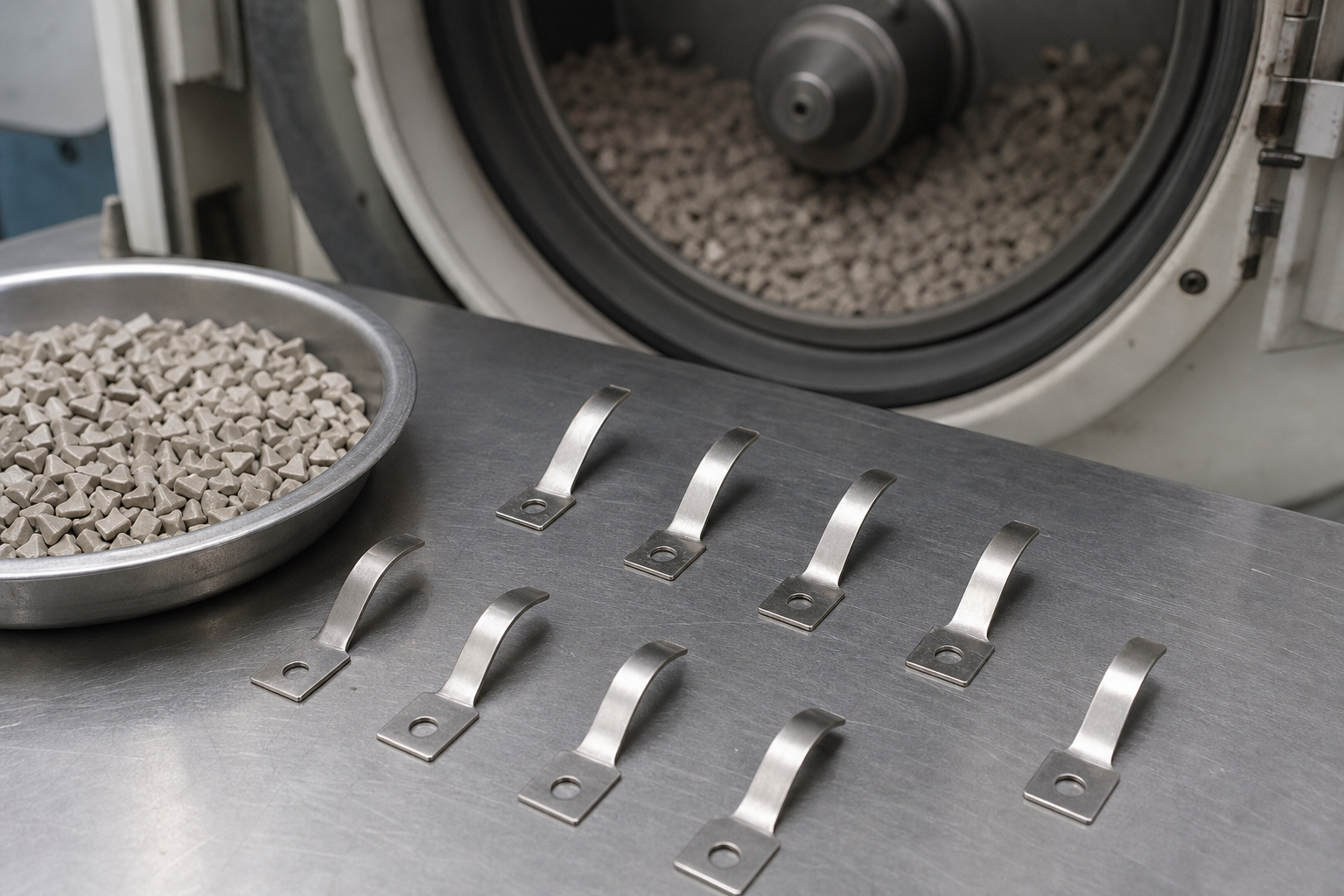

0.30 毫米 SUS301 弹片滚筒去毛刺后自由高度变低，先改工序再换材料

0.30 毫米 SUS301 弹片冲压成形后，自由高度稳定在 6.00±0.15 毫米；送去滚筒去毛刺再回来，部分零件只剩 5.65 毫米。边缘摸起来确实顺了，装进塑胶座后接触压力却不够。现场常把这类变化归到材料硬度波动，实际更该先看后处理：薄弹片在磨料和零件的反复碰撞下被逐步拍平，自由高度与弹力一起损失。

判断前要留住冲压原始样。每个卷料批次取同一模次的零件，一组不研磨，一组按正常参数处理，再测自由高度和规定压缩量下的接触力。若未研磨组稳定、处理组整体下移，材料牌号与热处理不是首要矛盾。只拿成品去测硬度，无法说明弹片是在模具里成形不足，还是在滚筒里被撞变形。

滚筒参数不能只写“去毛刺 20 分钟”。磨料形状、尺寸、装载比例、转速和零件数量都会改变碰撞能量。磨料过大容易顶住弯曲根部，装载过少时零件下落距离增加，薄片还可能相互勾挂。试验时应固定研磨液浓度和总装载量，每隔短时间取样，观察毛刺去除速度与自由高度变化，找到刚好去锐边的终点。

毛刺本身也要追到模具。冲裁间隙偏大、刃口磨损或凸凹模不同心，会让一侧毛刺持续升高。车间若靠延长滚筒时间把 0.08 毫米毛刺磨掉，弹片形状往往先被破坏。模具刃口修磨后，把毛刺压到稳定窗口，后处理才有机会缩短。对接触区以外的直边，也可评估刷磨或定向去毛刺，减少整件翻滚。

工序顺序值得重新排。零件若能在主要折弯前完成平面去毛刺，可先处理料带或平片，再进入成形工位，薄片就不必带着弹性结构承受冲击。不能前移的闭合结构，可用分隔篮、小装载量或低能量振动研磨。方案选择要经过模具送料、残余毛刺方向和零件勾挂风险验证，不能把滚筒直接换成另一台设备就算完成。

苏州维易达精密科技检查这类弹片时，会同时记录自由高度和工作点弹力。自由高度用低测力治具测，避免卡尺把弹片压低；接触力则在图样规定的压缩量和测量位置复测，例如压下 1.00 毫米后读取力值。每次换磨料或调整时间，至少比较处理前后同组样件的均值与极差，不能只挑一件接近中值的样品。两项数据一起看，能分清零件只是姿态偏斜，还是弯曲根部已经发生永久变形。

SUS301 的状态也必须写清。1/2H、3/4H 或全硬材料的成形回弹和耐冲击表现不同，改换硬度状态会连带改变折弯角、模具补偿和裂纹风险。材料证明应与卷号对应，开料方向也要固定；轧制方向相对折弯线变化后，即使滚筒参数不变，自由高度分布也可能变宽。换材料应放在工序验证之后，而不是作为第一反应。

弹片尺寸范围、材料状态和精密五金样例可参考 https://www.weeda.cn/。核对样例时要看清图样测量基准。自由高度是相对安装面的距离，零件底部若有冲压翘曲，放在平板上量最高点会混入底面误差；工装应按实际装配支撑位置定位，再测接触端。

成本核算不能只比较去毛刺单价。延长滚筒时间虽然省去模具修刃，却增加变形筛选、弹力检测和装配返工；全部改成人工修边又会带来节拍和一致性问题。较稳妥的做法是先降低冲压毛刺，再用最短后处理时间收口，并在换磨料、换卷料和模具修磨后做小样确认。已经低于自由高度下限的弹片不宜靠手工掰高返修，根部应变状态无法保持一致，混入合格件会把风险带到使用端。
