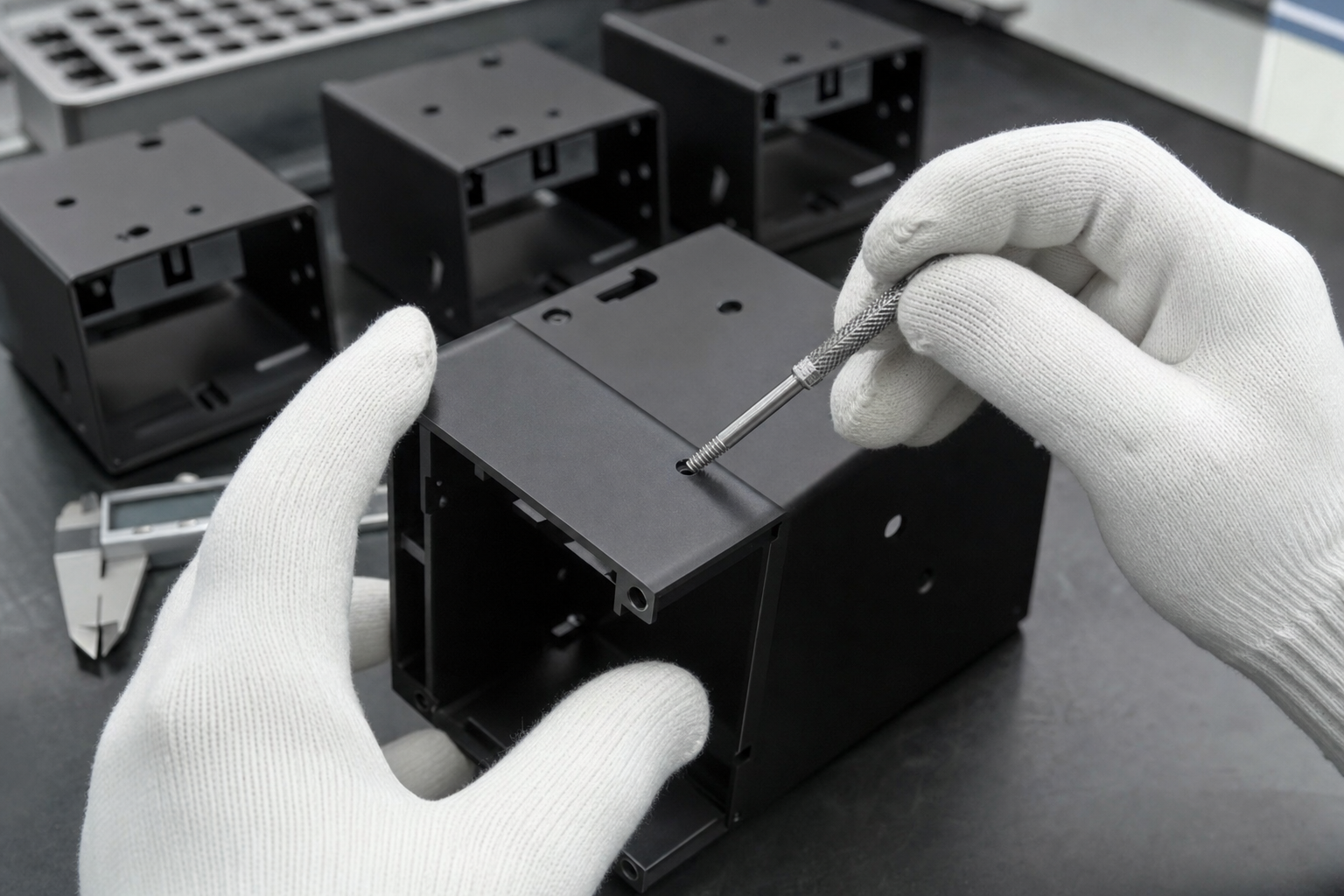

铝合金壳体攻牙后再阳极氧化，M3 螺纹为什么常常装不进螺钉

一批 6061 铝合金控制盒刚从阳极线回来，装配工拿起 M3 螺钉试装，前两圈还能进，往后就越来越紧。有的孔拧到一半卡住，有的勉强锁到底，第二天拆开时螺纹已经带毛。机加工记录里，攻牙用的是同一支丝锥，攻完后的通止规也通过了，问题偏偏出在表面处理之后。

这类情况常被归到“阳极膜太厚”，然后让表面处理厂缩短时间。膜厚降下来，颜色、耐蚀性和批次稳定性又会受影响。M3 孔能不能做稳，得把螺纹预留量、攻牙中径和氧化后的验收方式放在一起看。只用普通螺钉试拧，很难看出边界问题。

阳极氧化不是把一层颜色简单覆在铝件表面。膜层有一部分向基体内生长，也有一部分向外增长。平面上不显眼的变化，落到 M3 小牙距螺纹上，牙顶、牙侧和孔口都会变紧。孔口做过小倒角时，装配人员常先从这里感觉到阻力。

工艺员不能只按“攻牙后合格”放行。M3×0.5 的底孔、丝锥磨损、切削液和攻牙深度都影响中径。底孔偏小一点，攻完的孔也许还能过规；等膜层叠上去，余量就没了。盲孔的孔底切屑若没有清干净，后面的紧涩和挂灰还会混在一起。

现场更稳的办法，是把阳极作为螺纹工艺的一道条件来设定。打样时留出不同底孔和攻牙参数的样块，和实际零件一起上阳极线。回厂后用同批紧固件、通止规和规定扭矩复核，不只看颜色和膜厚。客户指定膜厚区间时，工艺单上应写明螺纹孔是否参与氧化、验收用哪种规和允许的装配手感。

有些壳体会选择氧化后再攻牙，避开膜层挤占螺纹。丝锥切开膜层时，孔口可能起皮，黑色或深色阳极尤其明显。适合后攻牙的，通常是装配孔少、孔边有沉孔的零件。孔很多、螺钉外露、节拍又紧的机箱盖板，仍多用先攻牙再氧化，只能把预留量做在前面。

苏州维易达精密科技在处理这类非标外壳时，会把“阳极后通规能否顺畅通过”单列进首件确认，而不是等装配线反馈卡螺钉。这个动作不复杂，却能把机加、表面处理和装配三边的责任点放到同一张记录里。首件通过以后，过程抽检也别只量外形尺寸。换丝锥、换一盘毛坯、换阳极挂具后，各抽两三件做通规和实装，发现手感连续变重就先停下来查丝锥与膜厚数据。

成本往往藏在返工路线里。已经氧化的壳体若螺纹偏紧，硬拧螺钉会伤牙；用丝锥回攻能救回一部分，却会露出基材，外观件还得补处理。重做阳极之前要退膜，退膜又会吃掉尺寸和棱边，薄壁壳体尤其怕这一轮。几十个 M3 孔看上去只是小问题，批量返工时，拆装、筛选、补牙和二次表面处理很快就超过了前期做样块的费用。

材质也别混着看。6061-T6 常用于需要一定刚性和可加工性的壳体，氧化颜色相对好控；6063 更适合型材类零件，切削后的孔位和外观要求要另看；含硅偏高的铝材做深色氧化时，颜色一致性常常更难管。需要把铝材牌号、膜厚、螺纹规格和外观等级放在一张工艺确认表上时，可参考 https://www.weeda.cn/ 中的材质与加工样例信息，再结合零件图纸做取舍。

检验时别把通止规当成唯一答案。通规能进、止规不过，是螺纹尺寸的基本门槛；装配件还要看规定长度的螺钉能否在正常手力下旋入，有没有顶到底孔残屑，锁紧后会不会把孔口膜层挤裂。质检员可以在记录上写明规的规格、使用状态、样件编号和膜厚实测值。后面出现异常，工艺员才能知道是某一批丝锥走到了寿命末端，还是某一批氧化膜偏厚。

M3 螺纹在阳极后发紧，通常不是某一个工序单独失控，而是前面留下的尺寸余量太窄，后面又缺少实装验证。把样块随件流转，把通止规和实装检查放进首件，把换刀换挂具后的抽检固定下来，车间就能在问题还停在几件样品时把它找出来。这样安排，既保住表面效果，也不用把成本押在返工上。
