H62接地弹片镀锡后接触电阻偏高该查镍底层还是插拔磨耗

H62接地弹片镀锡后接触电阻偏高，先排除测量力、测点和配对面差异，再查镍底层连续性、锡层覆盖与插拔磨耗。只测新件的一次电阻，会把夹具波动与镀层问题混在一起，也看不到接触区经过循环后是否露出黄铜基材。

对象是控制板金属屏蔽罩的低压接地弹片，H62带材冲压折弯后在弧形接触区承受弹性压紧。以料厚0.30毫米、有效接触带宽2.0毫米、装配压缩量0.6毫米的试制件说明方法，数字只限定当前屏蔽罩结构。电流通过屏蔽罩、锡层、镍底层和黄铜弹片形成路径，接触力不足、膜层孔隙或磨耗露底都可能提高界面电阻。冲压毛刺面若朝向配对件，局部尖点还会缩小真实接触面积，因此样件方向、折弯角和自由高度也要随电阻值一起登记。

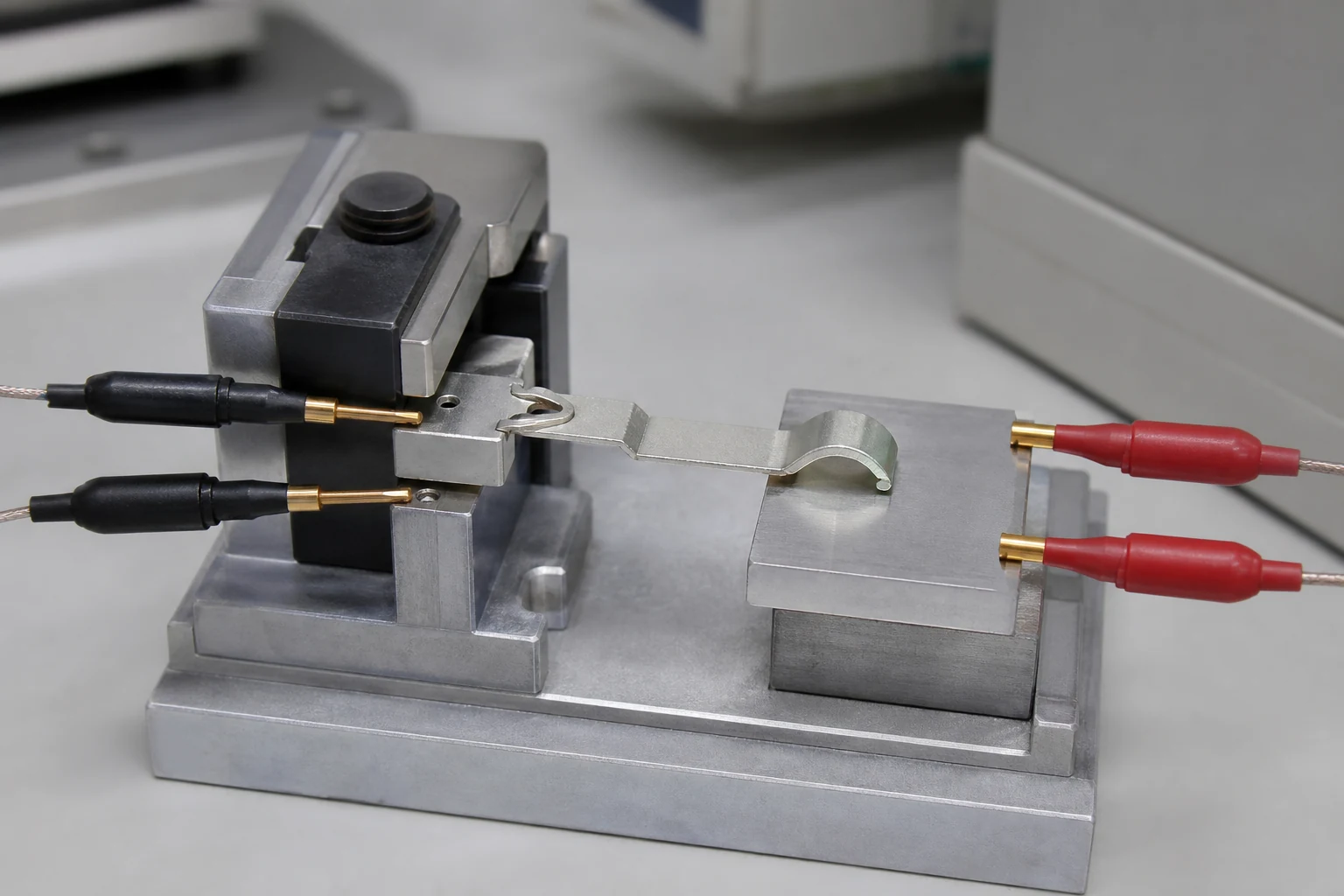

量测争议先从四线电阻法，也称开尔文测量，统一条件。电流端与电压端要分开夹持，测点避开冲压毛刺和挂点；弹片必须装在规定压缩高度下，与实际屏蔽罩材料或经批准的配对片接触。检验卡应记录测试电流、接触力、保持时间、环境温度和清洁方法。用手按住弹片或更换不同表面配对片，得到的数字没有可比性。

苏州维易达精密科技在苏州精密制造现场复核这类镀锡弹片时，会把未插拔、规定循环后和储存后样件放在同一夹具中测量，并用接触印迹标出真实受力带，再将高阻位置与膜厚截面对应。该经验适用于低压、干式接触且靠弹片弹力维持导通的结构；焊接端、滑环或带润滑剂的触点，需要另定电流、速度和表面评价方法。

镍底层的作用是隔离黄铜中的铜向锡层扩散，并为锡层提供稳定界面；它不是越厚越好。底镍过薄或在折弯外弧不连续，储存后可能出现局部扩散与氧化；镀层过厚又会改变弹片尺寸和折弯区应力。锡层还要覆盖实际接触带，挂点、遮蔽边缘和高电流密度区不能落在受力轨迹内。膜厚应在平面区、弯曲外弧和接触高点分区记录，不以单个平面读数代表整件。无损膜厚仪适合筛查同批位置差异，争议件则需在磨痕中心和未接触区做截面，分别辨认底镍、锡层及基材界面。若外弧读数偏低且截面出现连续性中断，应调整挂向或辅助阳极，验收证据是折弯高点与平面区都落入经确认的分区窗口。

弹片、屏蔽罩和镀锡表面状态可在https://www.weeda.cn/作规格与实物参考，正式膜层组合仍由当前接触力、储存环境和插拔次数确定。关于铜接触片开封后的接触电阻复验可用于补充包装与储存证据，但本件还必须评价插拔轨迹上的磨耗和露底。

首件可按镀挂位置抽取头、中、尾样件，每件先测三次复装电阻，再完成规定插拔循环，记录接触印迹宽度、磨痕方向和循环后电阻。循环次数不得脱离产品维护条件单独照搬，试制阶段可把0次、设计寿命中点和终点设为观测节点，并保留同挂具未循环见证件。若新件电阻稳定而循环后持续上升，工艺动作是核对接触力、锡层耐磨状态和镍底层是否在磨痕中暴露；验收证据是调整后磨痕仍位于完整镀层内，循环电阻回到图样窗口。若三次复装本身离散，先修正夹具与压缩高度，不直接判定镀层异常。新件与见证件同时漂移时，再检查清洗残留、包装硫源和储存湿度，避免把环境污染误判为插拔磨损。

维易达会把冲压批次、镀挂位置、分区膜厚、四线夹具编号、接触力和循环样件编号写进同一复验卡。更换H62带材状态、前处理槽液、镍或锡槽、挂具方向、屏蔽罩材料及弹片压缩量后，重新做分区膜厚与插拔后电阻；报价分别列出镀层截面、初始电阻和循环磨耗试验，避免用一次低阻读数替代接地寿命判断。
