法兰调节铜螺母的端跳应以螺纹旋合轴线而非外圆判定

法兰调节铜螺母的端跳，应在受控旋合状态下以螺纹功能轴线测量；外圆跳动只能说明车削基准，不能代替装配结果。验收还要看螺纹芯轴复装差和实际弹簧座压缩高度，才能判断端面摆差是否会改变减压阀的预紧调节。

对象是小型气动减压阀内的C3604法兰调节螺母，细牙内螺纹沿阀体导向旋入，法兰面推动弹簧座。以M12×1内螺纹、法兰外径22毫米、端面总跳动要求0.04毫米的试制件说明方法，数值只限定当前配对结构。真正传递位置的是内螺纹与阀体外螺纹形成的旋合轴线，外圆既不导向，也不直接承受弹簧座。

两条检验路线的成本差异很直观。三爪夹外圆打表速度快，适合监控车削漂移，却会把卡爪重复性和外圆同轴度带进读数；零件旋到螺纹芯轴上再测法兰，节拍较长，状态更接近装配。光滑芯轴与螺纹小径存在间隙，只能筛查严重偏斜，不能仲裁0.04毫米端跳。

苏州维易达精密科技在苏州精密制造现场试制这类调节螺母时，会先用同一螺纹芯轴连续拆装三次，记录每次旋合起点、止靠扭矩和法兰最高点方位，再比较外圆基准读数。这个经验适用于以完整内螺纹导向、法兰推动平面弹簧座的结构；若零件靠止口或锥面定心，功能轴线必须改由实际定位面建立。

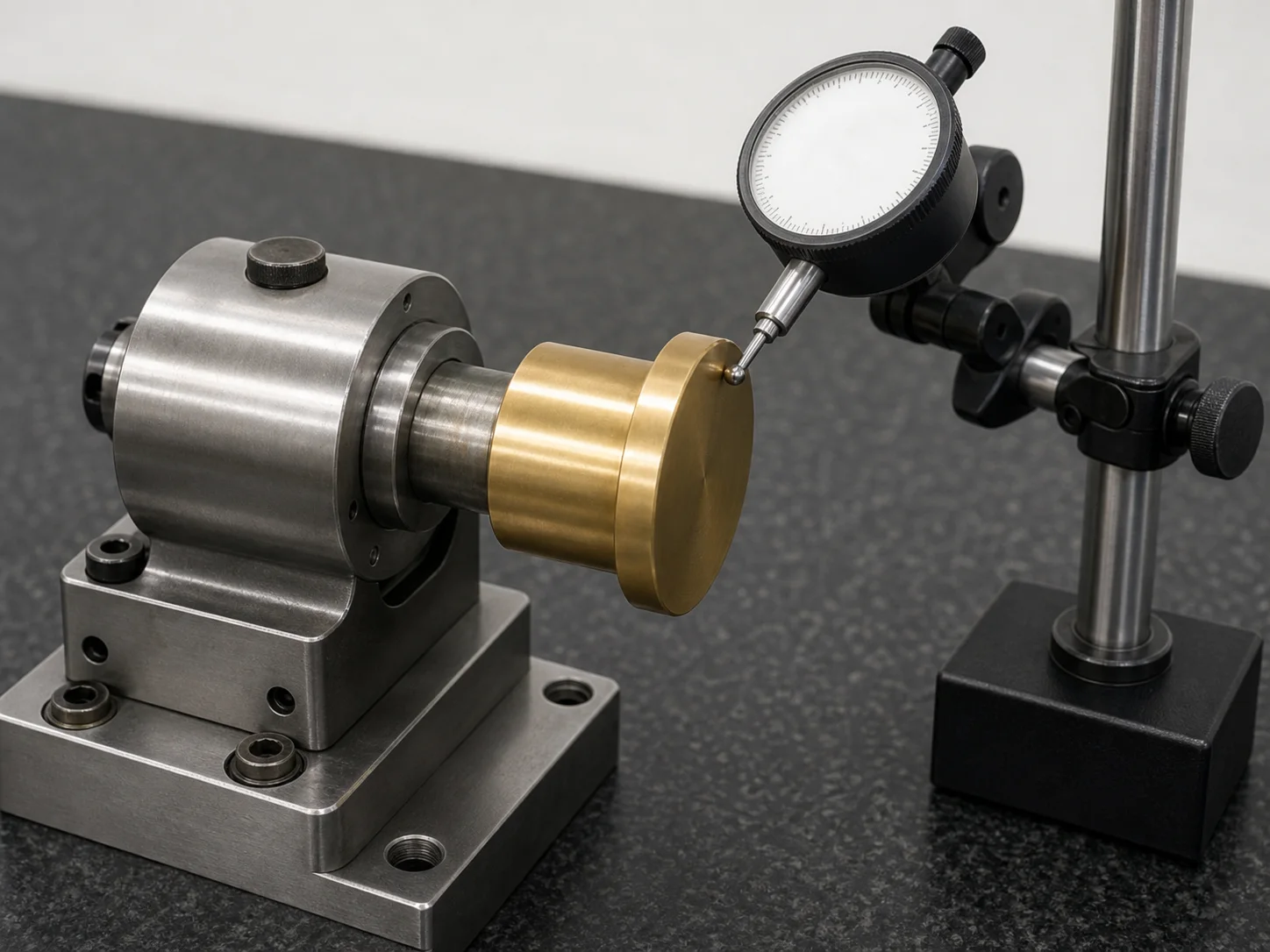

螺纹芯轴本身要先受控。芯轴的外螺纹中径、圆柱基准段与安装柄同轴度应有校准记录，测量端不能靠毛刺或端面硬顶强行定姿。每件旋到规定止靠扭矩后，在法兰有效接触半径处布置指示表，转动一周读取总指示差；表头测力要足以稳定接触，又不能推偏细长芯轴。测量前清除牙底切屑和油膜团，不随意加生料带消除间隙。

总跳动还要与平面度分开。法兰局部翘曲会在不同半径产生不一致读数，螺纹轴线偏斜则表现为最高点随零件转动。先确认法兰面形状，再在芯轴上测总跳动；重新旋合后高点仍随零件保持，优先排查车削基准与螺纹加工关系，高点随间隙漂移则评估配合等级和止靠条件。

调节螺母的材料、法兰样式和螺纹规格可在https://www.weeda.cn/作实物参考，正式芯轴公差与止靠扭矩仍由当前阀体配对件确定。采购图应把“端面跳动相对谁”写清，并区分自由法兰平面度、相对螺纹轴线的总跳动和外圆同轴度；只写一个端跳数值，会让供方选用速度最快却不对应功能的基准。

首件可取五件，每件完成三次拆装，记录法兰高点方位和复装极差。随后选上限件、下限件及波动最大件装入当前阀体，按相同调节圈数测弹簧座压缩高度，再复核启调位置。五件只用于验证测量方法；量产抽样应依据端跳趋势、刀具夹具变化及误判代价另定。

若螺纹芯轴上的端跳超限、复装高点方位稳定，工艺动作是检查内螺纹与法兰是否在同一装夹内完成，并复核软爪接触和刀补；验收证据是修正后芯轴总跳动下降且实际压缩高度回到图样窗口。若读数随复装大幅变化，则先修订芯轴配合与止靠扭矩。关于内螺纹可用牙深与配对螺钉的区分，可作为建立旋合长度的相邻方法。

维易达在量产交接时，会把芯轴编号、校准状态、止靠扭矩、三次复装值和配对阀体编号放在同一检验卡中。C3604棒料炉批或供应状态改变时，先确认毛刺与螺纹表面没有改变旋合重复性；材料文件与分箱实物的对应可衔接阀用铜螺母炉批追溯方法，端跳仍由当前螺纹副判定。

工艺卡最终应把车削过程监控和功能验收分开：外圆打表用于发现装夹漂移，螺纹芯轴用于判定法兰端跳，实际阀体用于确认预紧影响。更换丝锥、软爪、螺纹芯轴或阀体配对批次时，触发三次复装与压缩高度复验；报价则分别列出快速过程检查、芯轴仲裁和功能装配工时，避免用全检外圆代替真正的功能证据。
