注塑包胶铜嵌件的螺纹封胶与保持力必须分样验收

注塑包胶铜嵌件出现螺纹塞胶时，不能用拉拔合格抵消；螺纹干净，也不能证明滚花周围填充充分。模芯定位销与内牙的封合控制塑料溢入，滚花、熔体流向和熔接区控制轴向拉拔与抗转。量产应按模穴配对两组样件：一组做通规和实际螺钉检查，另一组做剖切、拉拔与抗转，结果共同对应同一成形窗口。

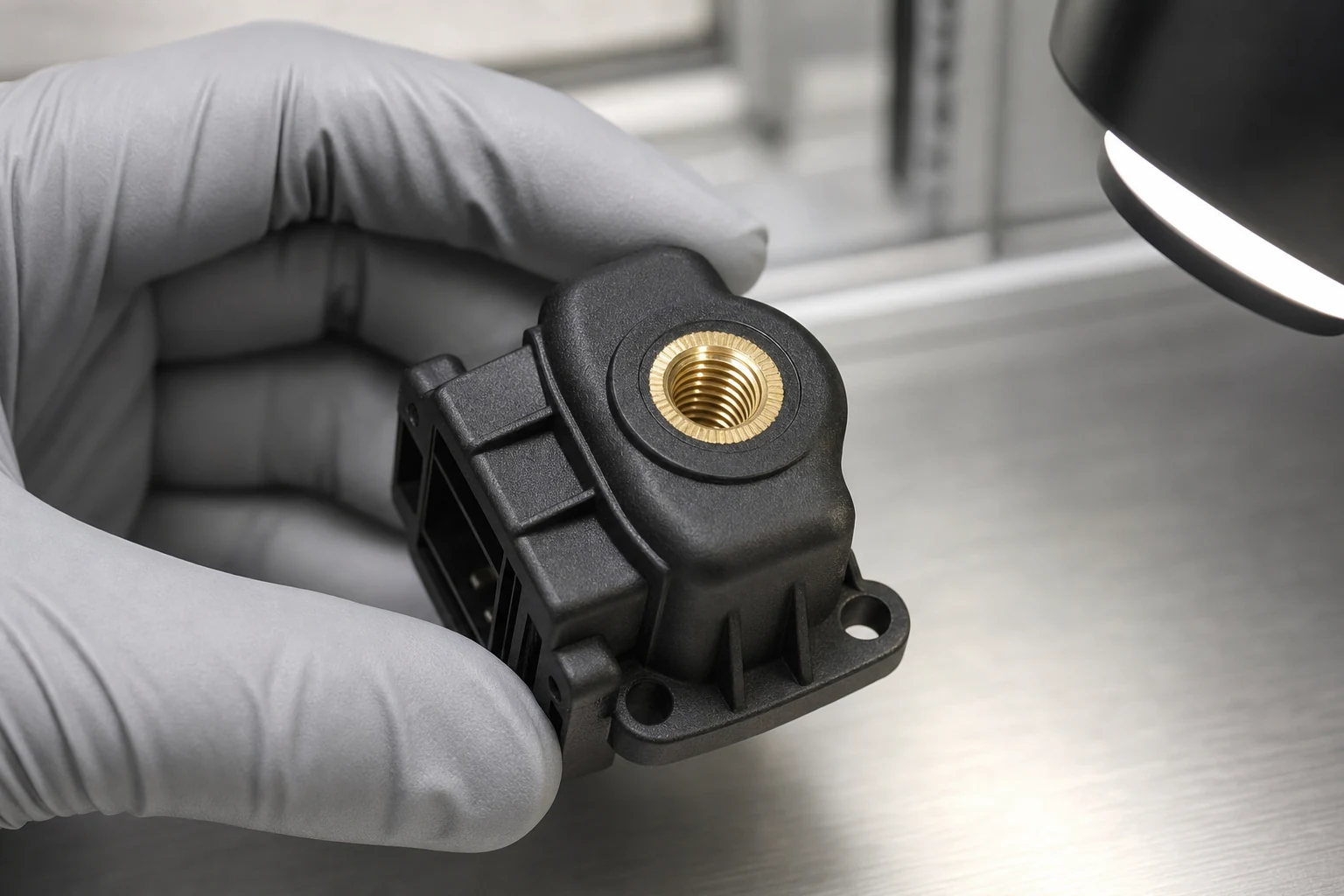

对象是无铅黄铜直纹通孔嵌件，包胶进PA66-GF30连接器外壳，用于低压电源连接器盖板紧固。以外径6.0毫米、总长7.0毫米、M4×0.7内螺纹的试制件说明方法，数字只限定本例。图样要分别规定嵌件端面位置、完整牙长、外圆滚花和塑料最小包覆厚度；材料批次、含水状态及模具穴号也要进入首件记录。嵌件装模前还需脱脂、干燥，残油会干扰塑料贴合。

成本拆分从失效路径开始。定位销偏小、磨损或与嵌件不同轴，熔体会进入第一扣牙；定位销压得过紧，又可能刮伤内牙或让嵌件没有贴到模具基准面。保持力不足则多由滚花谷部未填满、玻纤熔体在嵌件背面形成熔接弱区、包覆壁厚不足或顶出时仍处于高温引起。两类问题共用一模，却需要不同的检验样件和处置动作。

苏州维易达精密科技在苏州精密制造现场处理这类嵌件打样时，会先核对嵌件倒角方向、上料姿态和定位销伸入长度，再让每个模穴单独留样。注塑机保存充填峰值、保压切换位置和成形周期，检验表记录端面高低、通规旋入圈数及样件穴号。该经验适用于模内定位销封住通孔内牙的直纹嵌件；盲孔嵌件、热熔植入或超声植入不能沿用此封胶判断。

螺纹检查要在零件冷却并达到约定调湿状态后进行。先清除外露浇口丝和浮屑，不准用丝锥把塞胶切掉后再交检；通规以正常手力旋入规定长度，止规按图样方法判断，并用实际装配螺钉复核首扣导入。检验员还要记录脱模至测量的时间，避免热态塑料约束造成读数漂移。薄壁铜嵌件受夹持后的量规差异，可参考铜嵌件通止规夹持状态的统一方法，本件还要固定塑料包胶后的调湿时间。

若塞胶集中在同一模穴和同一入口方位，工艺动作是复核该穴定位销直径、同轴度、表面磨损及嵌件落座，验收证据是更换或修整定位销后的连续首件通规、端面位置和注塑压力曲线同时稳定。若多个模穴同时出现薄膜状塞胶，则先检查材料温度、充填速度和保压切换，不把所有定位销一起加粗。

铜嵌件、滚花和塑胶包覆形式可在https://www.weeda.cn/作实物参考，正式参数仍按当前模具、树脂状态和装配载荷执行。保持力样件应来自与螺纹样同一模穴、同一开机稳定段，不能专门挑塑料包覆最厚的位置。剖切面穿过熔接区和滚花全高，记录谷部填充、气隙、裂纹及嵌件倾斜，破坏件不得回到外观样本中。

若螺纹检查合格而拉拔或抗转不足，工艺动作是核对滚花方向、塑料壁厚、浇口流向、模温和顶出时点，验收证据是同穴剖切显示谷部填充连续，且按设计批准条件进行的拉拔与抗转结果达到约定值。以本例每穴连续取5件非破坏样、另取3件破坏样说明抽样关系，数量只用于试制评审；批量方案应按失效代价和过程能力另定。

维易达会把模穴、嵌件批次、树脂干燥批、定位销编号、压力曲线、通规结果、剖切方位、拉拔和抗转写入同一分样验收卡。换嵌件供应商、定位销修磨、树脂牌号或回料比例变化、模具维修后，重新做逐穴首件。报价把全检螺纹、破坏样、剖切制样和装配试验分开列明，工艺卡则明确塞胶返工不得掩盖定位销失效。
