M2.5 H62薄壁铜嵌件通止规检验要先统一夹持状态

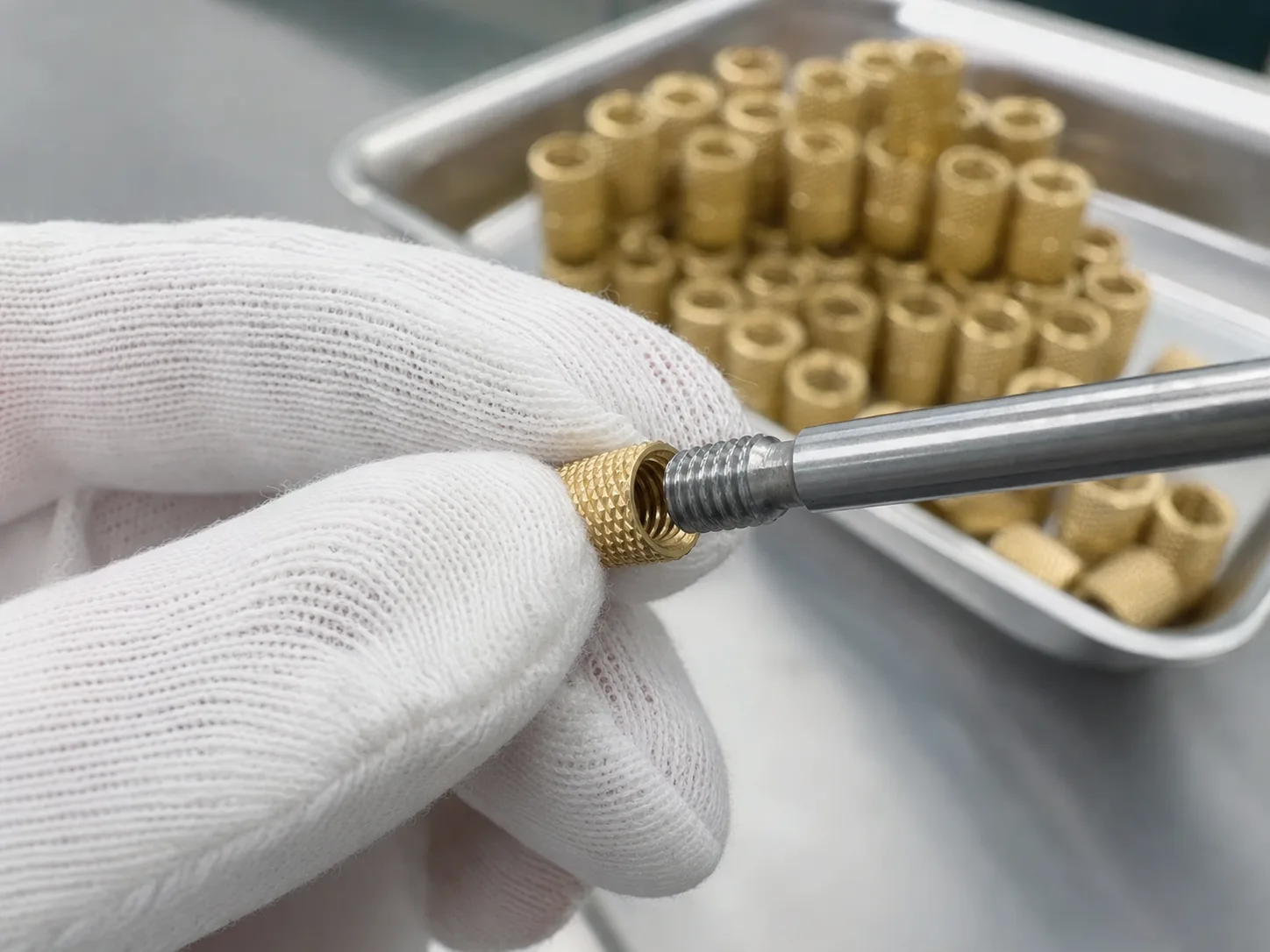

M2.5 H62薄壁铜嵌件做通止规检验，必须先统一零件处于自由状态还是夹持状态。滚花外圆被夹套压住后，内螺纹可能暂时收紧；松开后又恢复。若生产端夹着测、来料检验直接手拿测，两边即使使用同一副量规，也可能对同一件产品作出相反判断。

这类嵌件可按一个具体图样来讨论：外径Ø3.80±0.03毫米，总长5.0毫米，内螺纹M2.5×0.45-6H，有效牙深不小于4.0毫米，外圆是双斜纹滚花。滚花谷底到内牙大径之间的剩余壁厚小，外圆受力很容易传到牙侧。首件会上出现的争议通常不是通规完全不进，而是旋到第三扣后手感变重，换一名检验员又能通过。质量工程师应先停下“多试几次取多数”的做法，把测量状态写清，并让工件与量规在同一检验环境中放置到温度稳定。

苏州维易达精密科技在苏州精密制造现场复核这类小嵌件时，会从同一机台连续取30件，分成自由放置、轻夹外圆和模拟装配三组。每件先测滚花前径与圆度，再记录通规进入深度、阻力变化位置和松夹后的复测结果。若夹持组集中在同一角度发紧，而自由状态恢复，证据指向壁厚弹性与夹套受力，不宜直接补攻螺纹。

量规本身也要排除。M2.5量规直径小，牙面残屑、磨损或碰伤都会放大手感差异。检验前确认校准状态，用无纤维布清洁量规和工件，不得蘸厚油掩盖阻力。通规靠手指平稳旋入，不能接扳手强行带过；止规允许进入多少扣，应按图样采用的量规规范写进作业书，不能由检验员凭经验放宽。若企业需要量化旋入力矩，应先用合格限度样和装配要求建立内部窗口，而不是给所有微型螺纹套用一个数值。每天开班可用一件合格样和一件边界样做手法确认，发现量规手感突变就先停用复核。

夹持方式要避开滚花峰顶的局部挤压。可用开口弹性套提供均匀包络，先在低夹紧力下确认零件不转，再逐级增加到实际检验所需；三爪卡盘直接夹住薄壁区，常会形成三瓣形内孔。验证夹套时，在外圆相隔90度的位置测两组尺寸，并比较夹紧、松夹后一分钟和十分钟的通规结果。若阻力随时间恢复，应把复测等待时间固定下来。关于薄壁黄铜套松夹后的内孔恢复，可用来理解这种暂态变形，但嵌件仍需按自身滚花结构重新验证。

维易达会把有效牙深与“通规能通过”分开记录。钻孔深度、钻尖余量、丝锥不完整牙和孔口倒角都会占用总深度；通规到达孔底，并不等于有效牙满足4.0毫米。检验员可先核对端面到完整牙起点，再结合钻孔深、攻牙深与有效牙深的区别复核工艺卡，避免用总孔深替代装配长度。

量产抽样应保留“首次结果”，不能把清洗、重攻或换量规后的数据覆盖掉。每箱从不同袋位取样，记录机台、刀具寿命段、检验员、量规编号和夹持方式；出现一件异常时先隔离该刀具寿命段，再从异常件前后各追加5件，不把整箱混回待检区。返工只有在底孔和壁厚仍留有余量、补攻不会破坏有效牙时才批准。规格和类似铜嵌件样例可参考https://www.weeda.cn/，放行依据仍是本图样与批准的测量方法。

工艺卡最终应规定三件事：自由状态作为尺寸判定基准，夹持状态只用于复现加工或装配受力，异常件保留松夹前后两组记录。若自由状态通规仍在固定深度发紧，才转入底孔、丝锥和毛刺排查；若只有夹持后发紧，则修订夹套包络与夹紧力，并保留复核记录。这样既能避免误报废，也不会把真实的螺纹缺陷归咎于测量手感。
