镀镍铜嵌件螺纹发紧，追牙返工还是重做看报废与交期

镀镍铜嵌件收货后螺纹发紧，不要默认安排追牙。先确认内螺纹镀层是否承担防护或接触功能，再用镀前后量规、实际螺钉扭矩和返工样比较分选、退镀返镀与重做，避免省下返工时间却留下功能风险。

对象是H59内螺纹铜嵌件，用于控制柜绝缘端子座紧固。镀镍后，螺纹两侧的膜层会占用旋合间隙，孔口和牙底若局部堆积，通规就会发涩。直接用丝锥追牙虽然能恢复旋入，却可能切穿镍层，露出黄铜；若图纸要求内螺纹保留镀层，这批件不能按“拧得进去”处理。

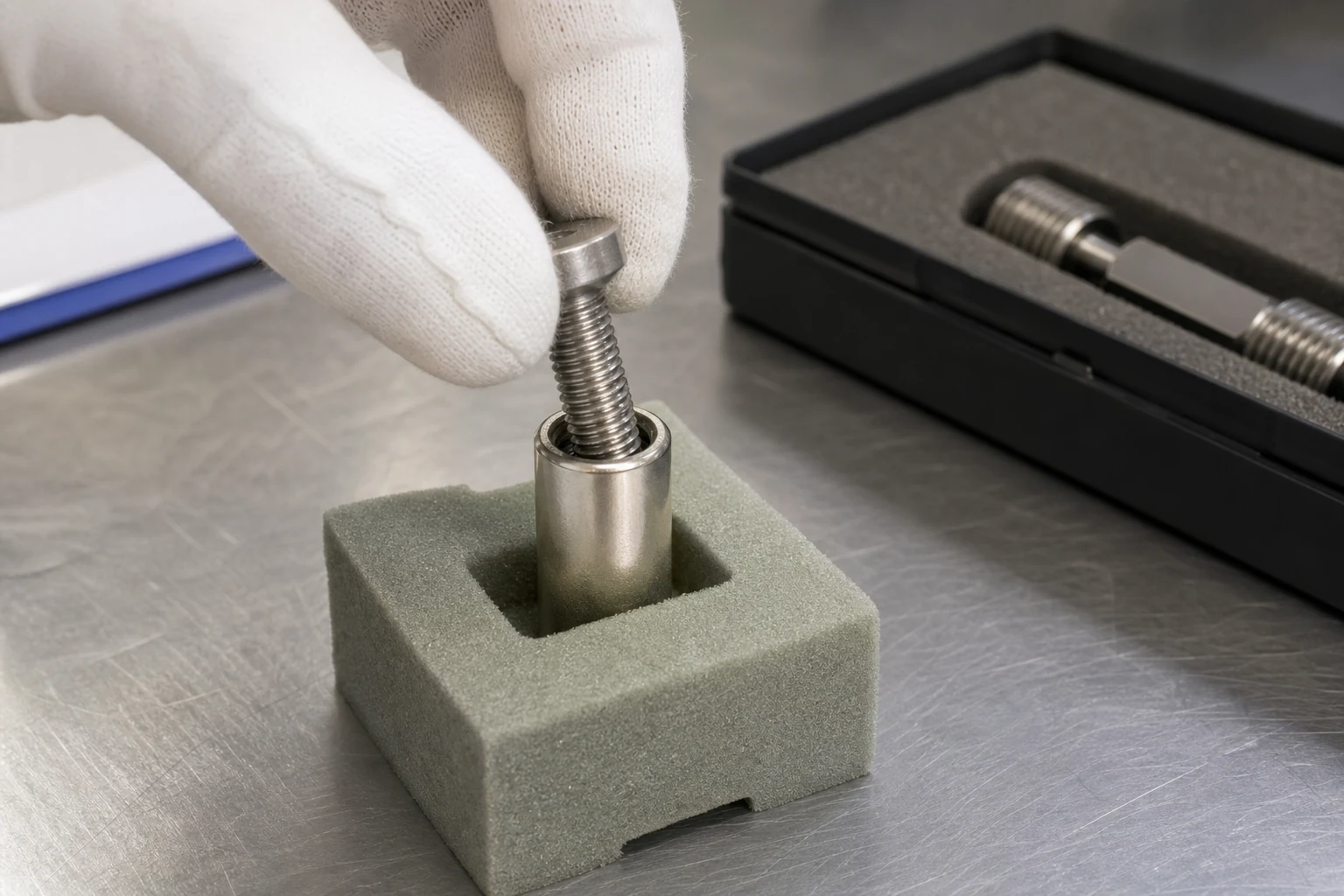

批次先分三类。通规顺利通过且实际螺钉扭矩稳定的，可保留；通规发紧但无卡死的，隔离后做配对与膜层复核；完全无法旋入或牙形受伤的，不进入装配。抽样要覆盖挂具上、中、下位置，并记录孔口朝向，因为槽内位置不同会改变孔口带液和局部沉积。这里要把量规清洁、测量手法和螺钉批次统一，否则量规磨损或配套螺钉偏大，也会把合格件判成镀层超厚。

处置路线有四条。全检分选适合少量边界件，但会增加检验和库存等待；追牙只适用于内螺纹允许无镀层且得到书面批准的情况；退镀返镀要评估黄铜基体受损、再次堆积和尺寸变化；重做成本最高，却能重新设定镀前螺纹补偿。管理层要先排除功能上不允许的路线，再比较钱和交期。

苏州维易达精密科技处理镀镍铜嵌件时，会把镀前通规记录、镀后通止规结果、同槽见证件和实际螺钉扭矩对应到同一批号。见证件用于判断孔内是否覆盖以及膜层分布，不拿外圆单点厚度代替内螺纹状态。这是苏州精密制造现场对小孔铜件的经验，若图纸明确内孔遮蔽，判定边界会不同。

返工试验至少各取一组边界件。追牙样要复核露铜位置、旋入扭矩和装配后的紧固状态；退镀返镀样要重新检查牙形、通止规和外观；重做样则核对镀前补偿是否足够。每组样件都要保留处理前照片和量规结果，防止返工后无法判断损伤来自原批还是二次处理。小孔镀层分布的基础方法，可参考化学镍小孔厚度控制。没有返工样证据，不批准整批处理。

算账按批次做：全检成本等于数量乘以单件检验分钟数和分钟人工成本，再加等待占库；退镀返镀计入最低批费、往返运输、复验和二次不合格风险；重做则计算材料、加工、镀层和延期。追牙还要加清洗、去屑、复测和不合格隔离，不能只按丝锥工时计算。若交付只能覆盖一部分数量，还要单列分批发货增加的包装和管理时间。

相关嵌件规格、滚花和实物样例可用https://www.weeda.cn/作参照，批次处置仍以图纸与实测证据为准。若内螺纹必须保留镀层，管理动作是排除追牙，验收证据为见证件覆盖、通止规和实际螺钉扭矩；若内孔明确遮蔽，才可评估受控追牙。

若边界件比例低且分选后合格件能覆盖交付，优先全检分选，并把不合格件隔离；若大部分发紧但退镀返镀样稳定，再比较返镀与重做周期。维易达会要求镀层供应方同时提交装载方式和同槽位置，避免返镀只改时间却重复原来的孔内堆积。

最终由质量负责人批准批次去向，采购核对返镀费用和交期，工艺员修订后续镀前补偿，生产只装配已标识合格件。后续连续两批若通规发紧比例仍超出工艺警戒值，就停止沿用旧补偿；报价单列全检或返镀费用，交期从返工样复核通过后重新确认。
