M4方形铜螺母自动上料的对边公差与错向防错边界

M4方形铜螺母进入自动送料线，采购只控螺纹和单边尺寸还不够。零件能否稳定通过振动盘与直线轨道，取决于对边、对角、角部圆弧、厚度和两端倒角共同形成的包络。若装配还规定螺纹入口朝向，就必须把正反面识别与错向剔除写进验收条件，不能等设备卡料后再磨轨道。

以对边7.00±0.05毫米、厚4.00毫米、M4×0.7通孔的C3604方螺母为示例，对边合格不代表对角一定适合轨道。角部毛刺或圆弧偏大，会让零件在弯道和限高盖板下搭桥；厚度偏薄又可能使两件叠入同一出口。采购图应同时给出对边、厚度、角部允许状态和端面毛刺方向，对角可作为送料包络的派生验收尺寸。

零件路线也会改变上料状态。方棒车削、钻孔攻牙再切断时，两端可能分别留下入口倒角与切断面；换成其他材料或成形路线后，角部圆弧和表面摩擦也会变化。关于M4铜螺母改用无铅黄铜的连续试切，可用于理解材料与刀具窗口，但送料批准仍需使用当前批次的完整外形数据。

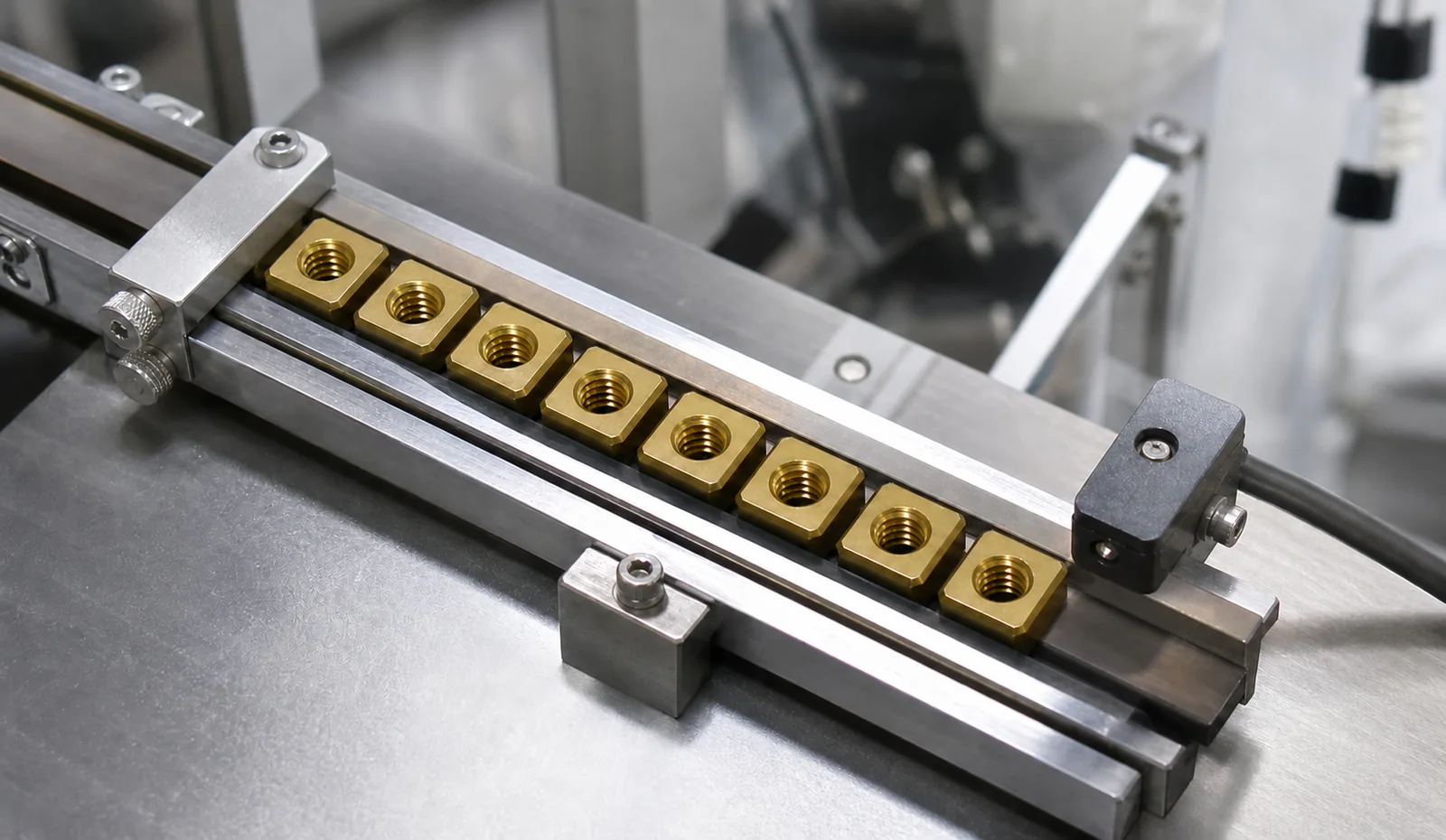

轨道间隙不能按7毫米名义对边直接加一个经验余量。直线段先以最大对角、角部毛刺和零件倾斜后的投影确定宽度，限高位置再按最大厚度加可清屑间隙；余量过小会卡住上限件，余量过大则允许零件旋转或重叠。调机时应保留轨道宽度、盖板高度、振幅和频率，任何一项靠手工打磨改变，都重新测量并标注版本。

正反面是否必须定向，要由装配功能决定。若两端倒角相同、螺钉可从任一侧进入，设备不必制造虚假的方向要求；若一侧是较大的导入倒角，另一侧有切断毛刺或壳体限位面，就应采用台阶轨道、吹气翻面或机械挡块形成定向。检测传感器只负责确认姿态，不应替代前段机械筛选，否则油污、反光和零件跳动会把偶发错向带到装配工位。

方形铜螺母的规格、材料状态和端面样例可在https://www.weeda.cn/作结构对照，送料工装仍以实际零件和节拍设计。首轮应准备对边上限、对角上限、厚度上下限、轻微角部毛刺及正反面混放的边界件，并给每件编号。没有实物边界件时，设备只用中值样件调顺，量产换批后很难判断是零件漂移还是轨道失准。

苏州维易达精密科技在苏州精密制造现场联调小型螺母送料时，会把满盘、半盘和接近空盘分成三个运行阶段，分别记录卡料位置、出口姿态和人工干预时间。这套方法适用于依靠振动盘与窄轨道供料的方形零件；若改为料带、托盘或机器人抓取，验证重点应转向穴位尺寸与取件重复性，不能照搬振动参数。

连续送料数量要覆盖真实补料和停机再启动，而不是只看几十件顺利通过。若产线目标为每分钟20件，可在批准方案中设置不少于500件的混合挑战段，并按实际规则加入一次补料、一次暂停和一次重启；具体数量仍由订单节拍和允许停机风险确定。适用条件是轨道尺寸与量产版本一致，工艺动作是混入已编号边界件连续运行，验收证据是卡料日志、出口姿态图像和边界件去向均可对应。

需要相机复核出口姿态时，可借鉴薄片零件视觉定向与边界样件方法，但方螺母的主要判断仍是孔位、端面倒角和外形旋转角。相机参数、剔除气压和复判料盒要随程序版本保存；剔除件不得直接倒回振动盘，否则同一问题件会反复进入统计，掩盖真实错向率。

维易达会把最终责任拆到两张文件：采购补充规格固定对边、厚度、角部和两端特征，送料验收卡固定轨道间隙、运行阶段、边界件及重启条件。出现连续两次同位置卡料、编号错向件越过出口或人工干预超出报价节拍时，暂停该版本工装并追查对应尺寸，不用放宽零件公差换取短暂通畅。这样设备成本、零件公差和停机风险才有明确接口。
